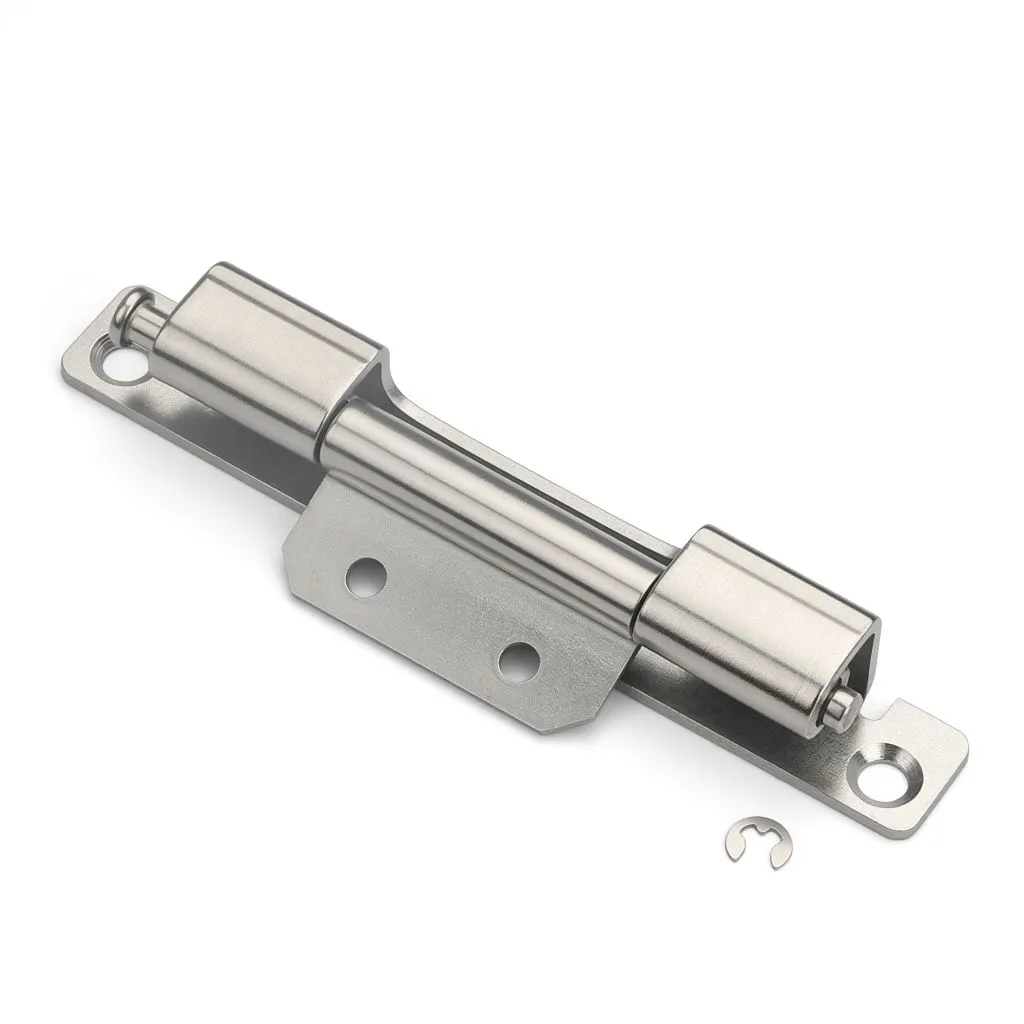

Cerniera della porta del quadro

Per coloro che acquistano cerniere per armadi rimovibili da Yitai Lock in termini di volume, la cerniera per porte Switchgear CL186 offre agli acquirenti la possibilità di scegliere tra alette di montaggio con foro tondo e con foro asolato senza modificare nient'altro della cerniera: stesso corpo, stesso cilindro, stesse dimensioni del canale del telaio. La versione con foro asolato consente la regolazione della posizione durante l'installazione prima che le viti siano completamente serrate, il che è utile quando è necessario regolare con precisione l'allineamento della porta. Entrambe le versioni sono avvitate utilizzando gli stessi punti di fissaggio e sono disponibili in acciaio al carbonio e acciaio inossidabile.

Modello del prodotto	Cerniera serie CL186
Materiali opzionali	Acciaio al carbonio/acciaio inossidabile
Utilizzo	Adatto a vari tipi di quadri elettrici, scatole di controllo, ecc

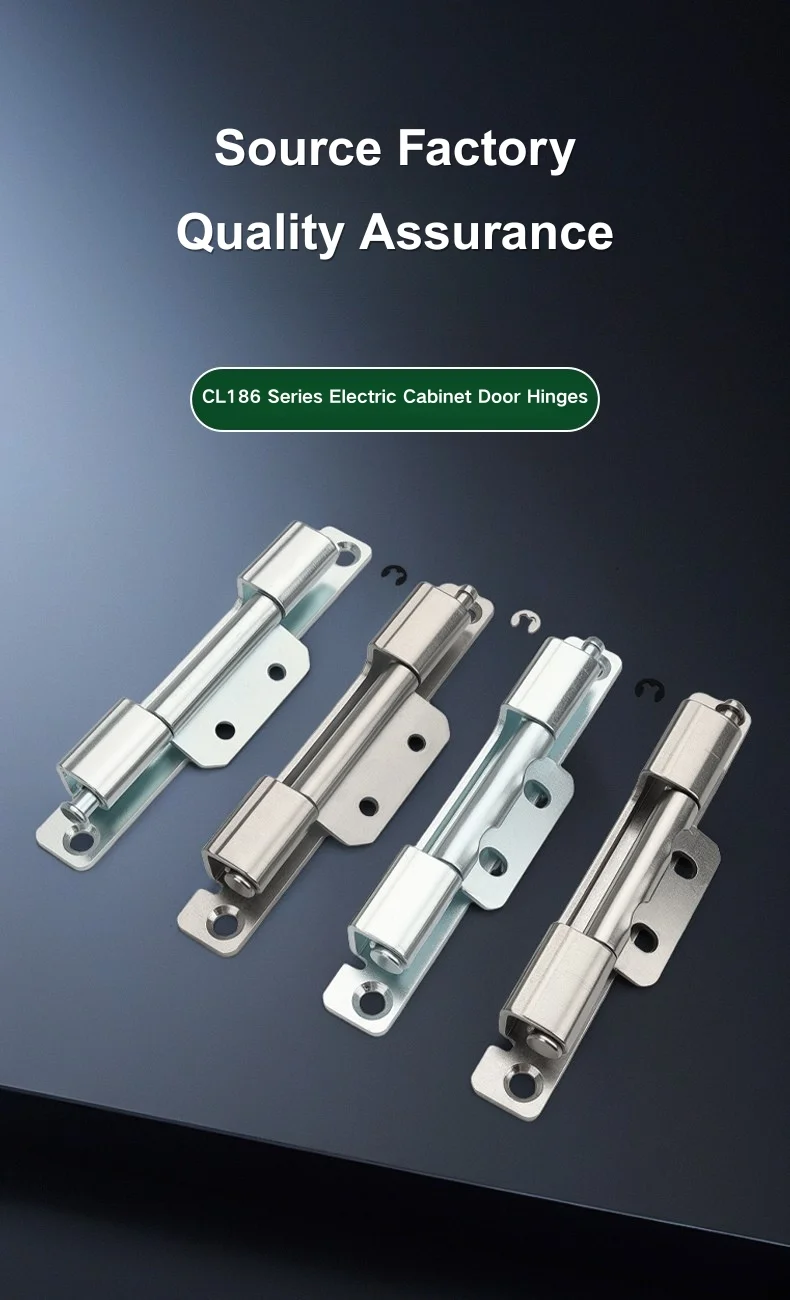

Opzioni del modello e configurazioni dei fori

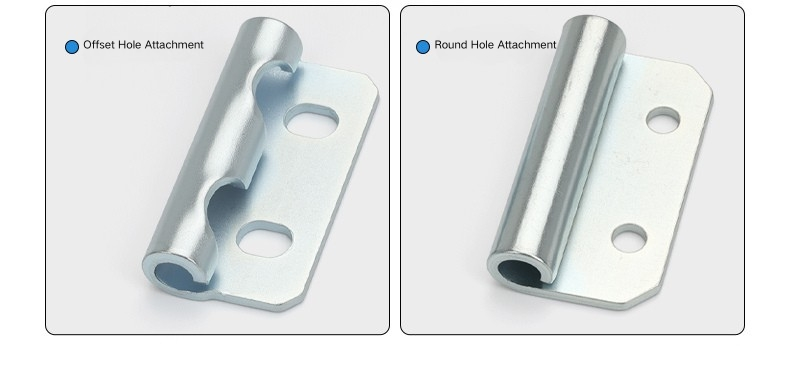

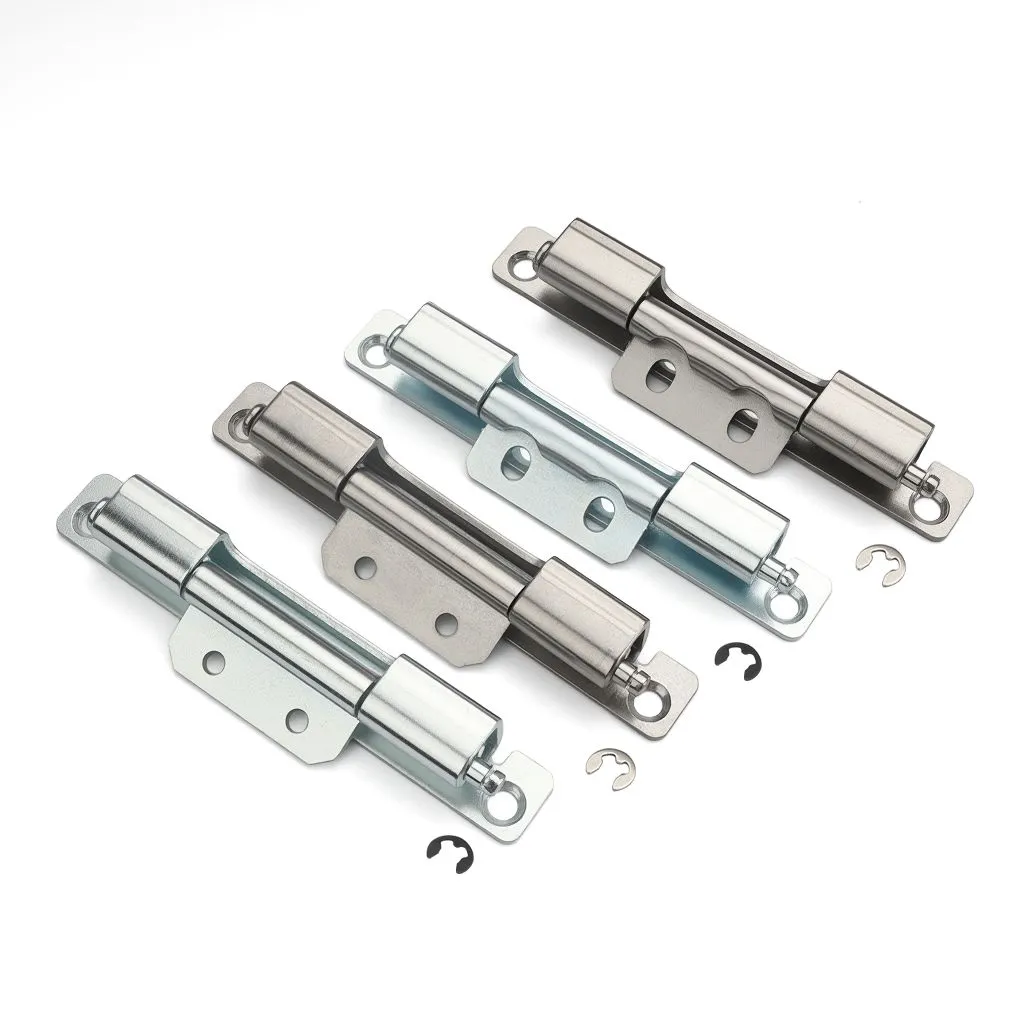

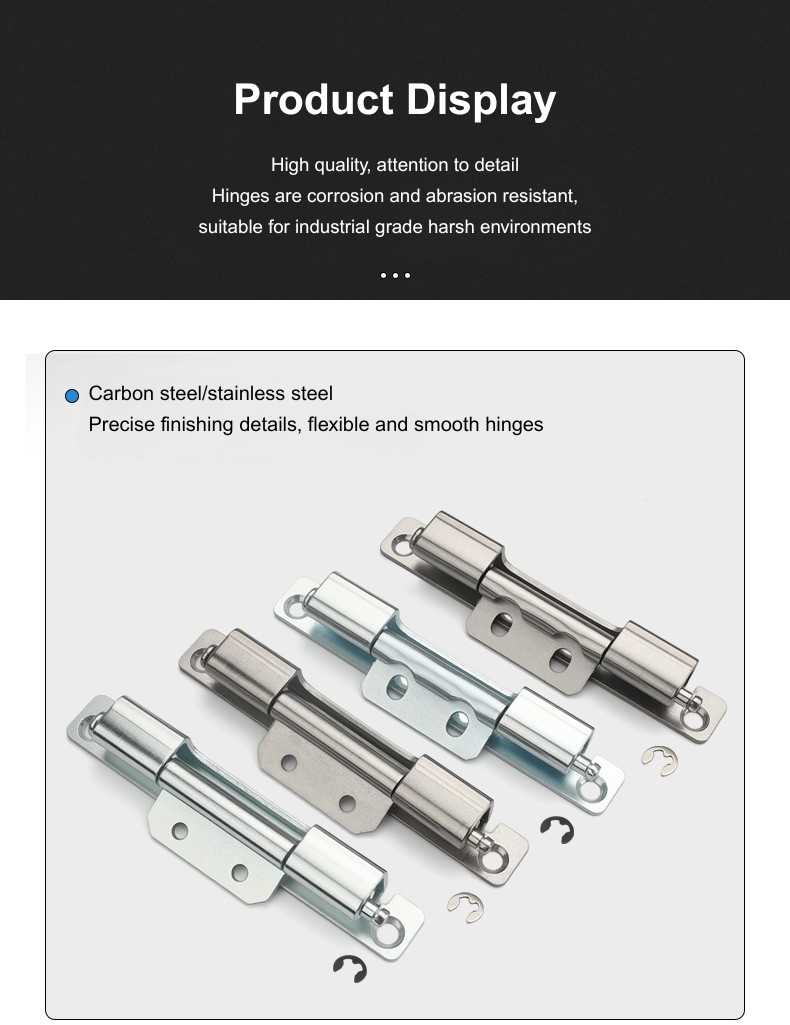

La cerniera per porta del quadro è disponibile in quattro varianti: foro rotondo in acciaio al carbonio, foro rotondo in acciaio inossidabile, foro asolato in acciaio al carbonio e foro asolato in acciaio inossidabile. Le dimensioni strutturali sono identiche su tutti e quattro: l'unica differenza è la forma dei fori di montaggio sull'ala. I fori tondi fissano la cerniera in una posizione fissa una volta avvitata; i fori asolati danno un po' di spazio per spostare la posizione della cerniera prima del serraggio finale, il che aiuta quando si montano porte che necessitano di un accurato allineamento contro una guarnizione o un labbro del telaio.

La scelta tra foro rotondo e asolato su questa unità dipende dal flusso di lavoro dell'installazione. Se la posizione della porta è semplice e coerente durante tutto il ciclo di produzione, i fori rotondi vanno bene. Se si verificano variazioni nella geometria del telaio tra le unità o se è necessario regolare la porta dopo il montaggio iniziale, la versione con foro asolato rende il processo notevolmente meno complicato.

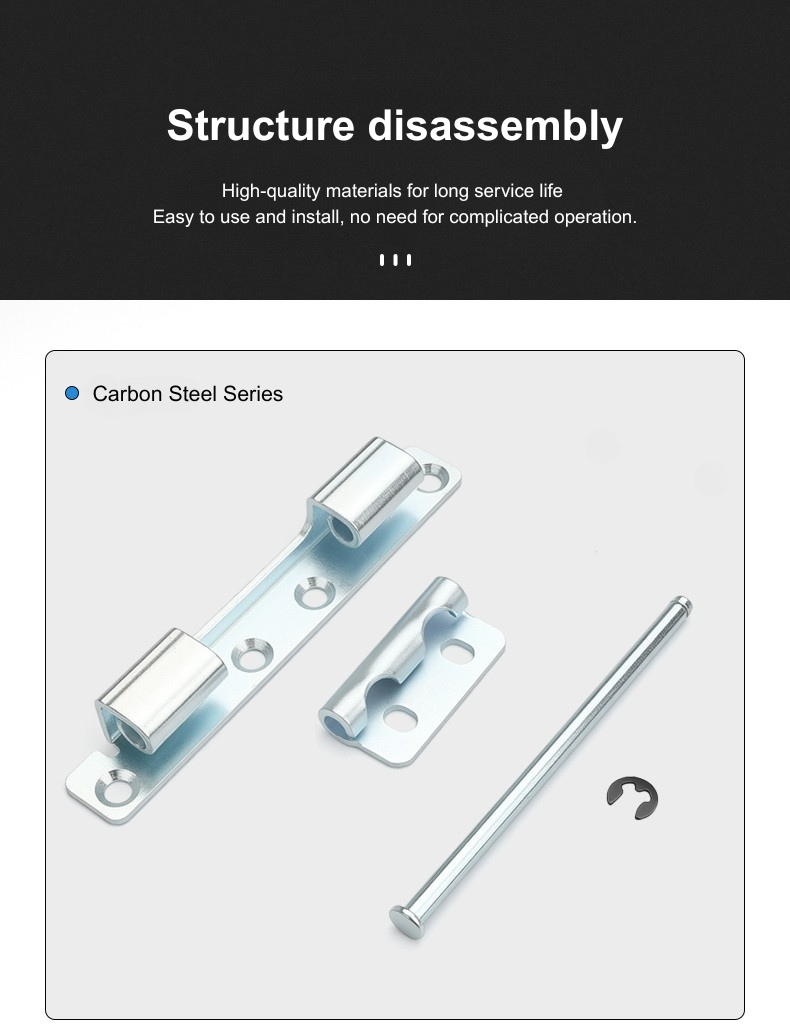

Struttura e dimensioni

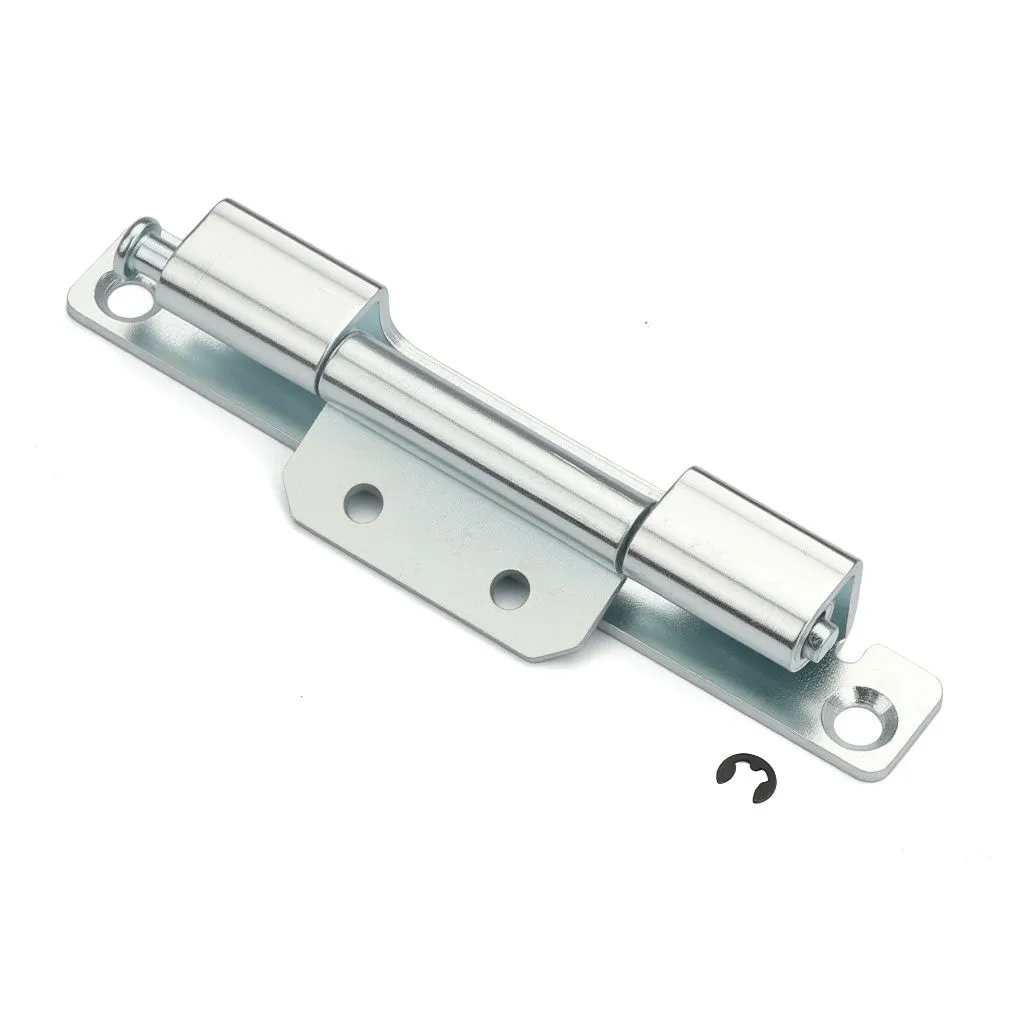

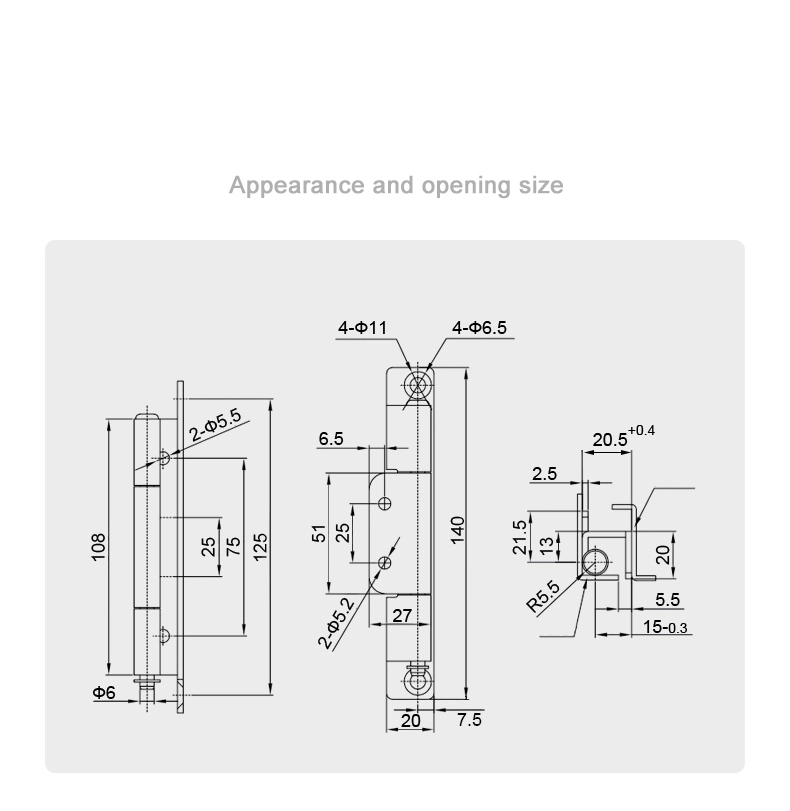

La cerniera della porta ha un'altezza complessiva di 108 mm con una lunghezza totale del corpo di 125 mm. La luce interna tra le ali di montaggio è di 75 mm, con una sezione centrale di 25 mm sulla canna. Il diametro della canna è Φ6 mm e l'ala di montaggio è alta 140 mm con una larghezza della base di 20 mm. La distanza tra i fori sull'anta è di 51 mm e 25 mm al centro, con fori di fissaggio 2×Φ5,5 mm sul profilo laterale.

L'impegno del canale del telaio sulla cerniera della porta del quadro ha una larghezza di 20,5 mm (+ tolleranza di 0,4 mm) e una profondità di 15 mm (tolleranza di -0,3 mm), con un raggio della sede del cilindro di R5,5 mm. Il profilo laterale mostra un'altezza di impegno totale di 21,5 mm, una profondità di contatto interna di 13 mm e un offset laterale di 5,5 mm, con un passo di 2,5 mm all'ingresso del canale. Queste dimensioni definiscono la geometria del canale del telaio con cui la cerniera è progettata per funzionare: vale la pena verificarle rispetto alle specifiche del telaio del mobile prima di ordinare.

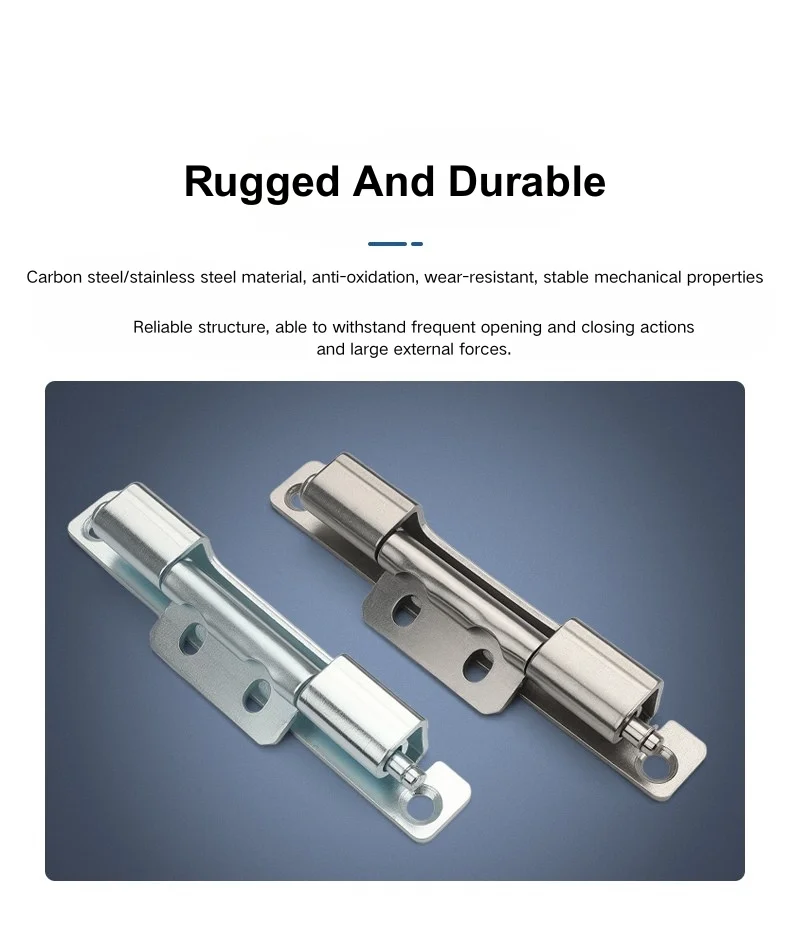

Materiale e trattamento superficiale

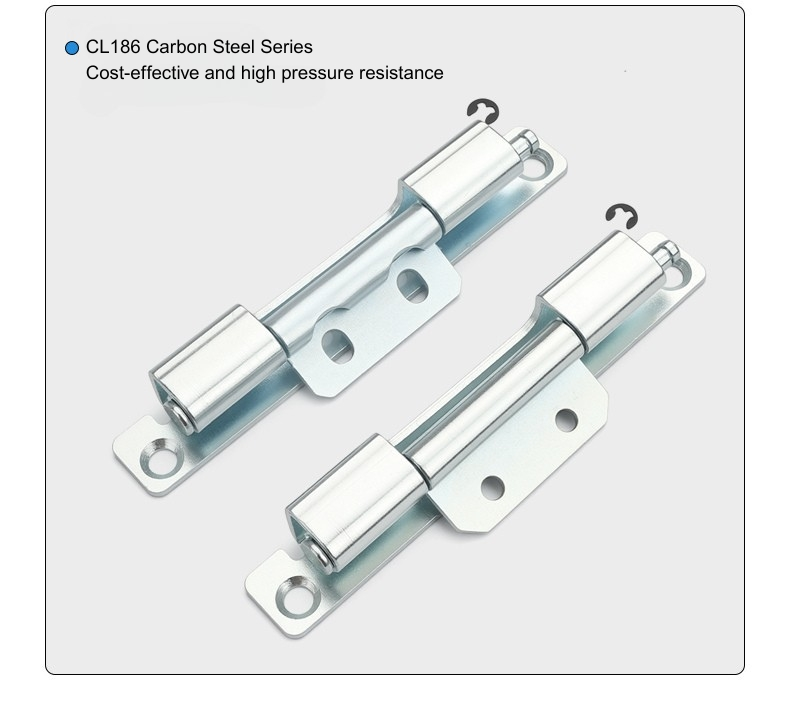

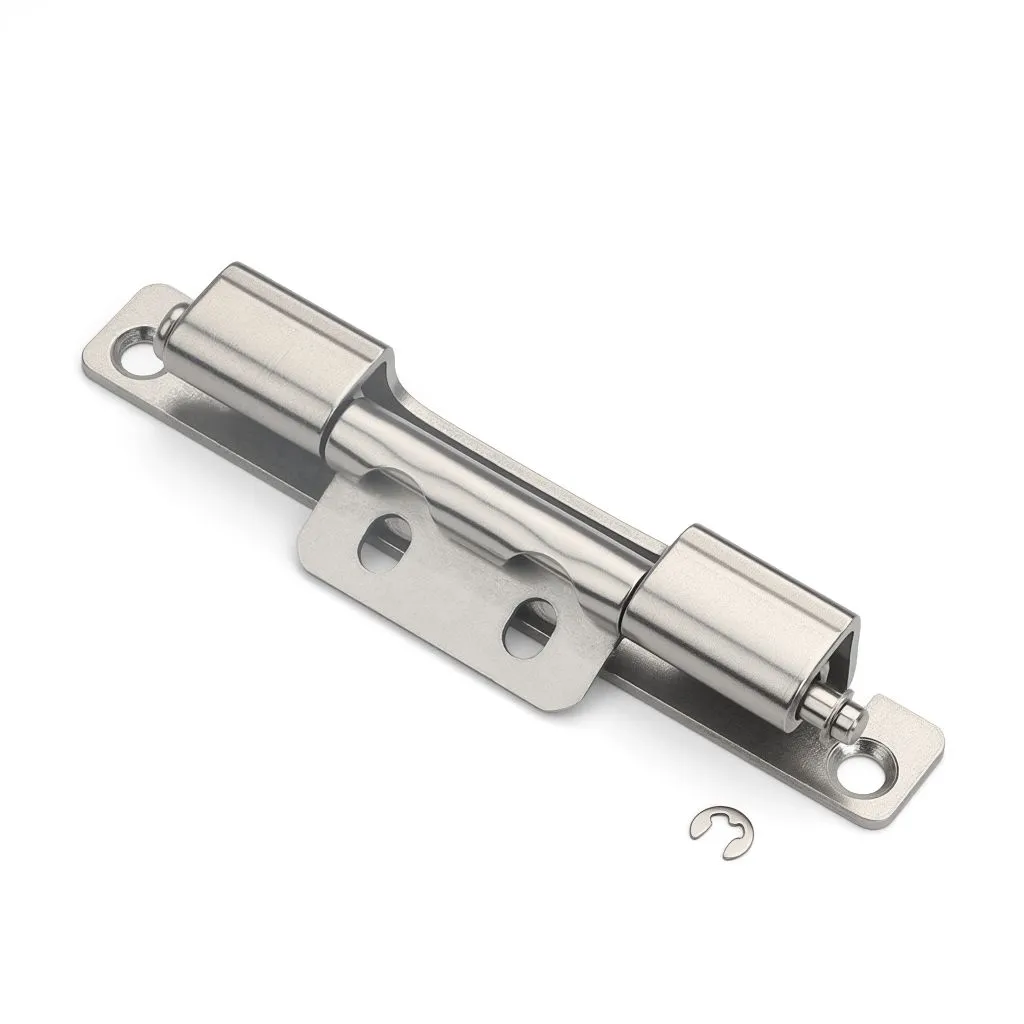

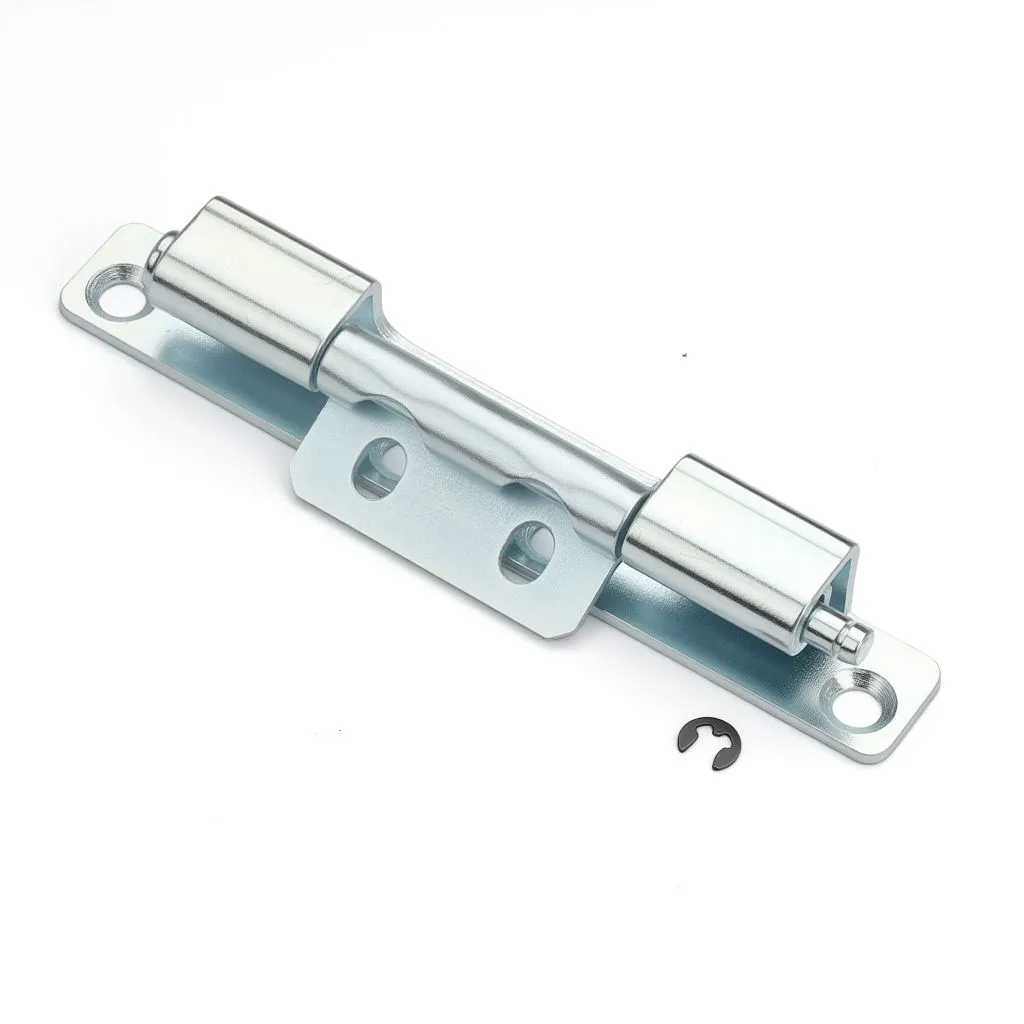

La cerniera per porta del quadro è disponibile in acciaio al carbonio zincato e acciaio inossidabile 304. La versione in acciaio al carbonio è adatta agli ambienti interni standard: quadri di distribuzione, pannelli di controllo e armadi per apparecchiature in spazi asciutti o climatizzati dove l'esposizione alla corrosione è bassa. È l'opzione più conveniente per la costruzione di armadi di volume elevato in cui l'ambiente di installazione è prevedibile.

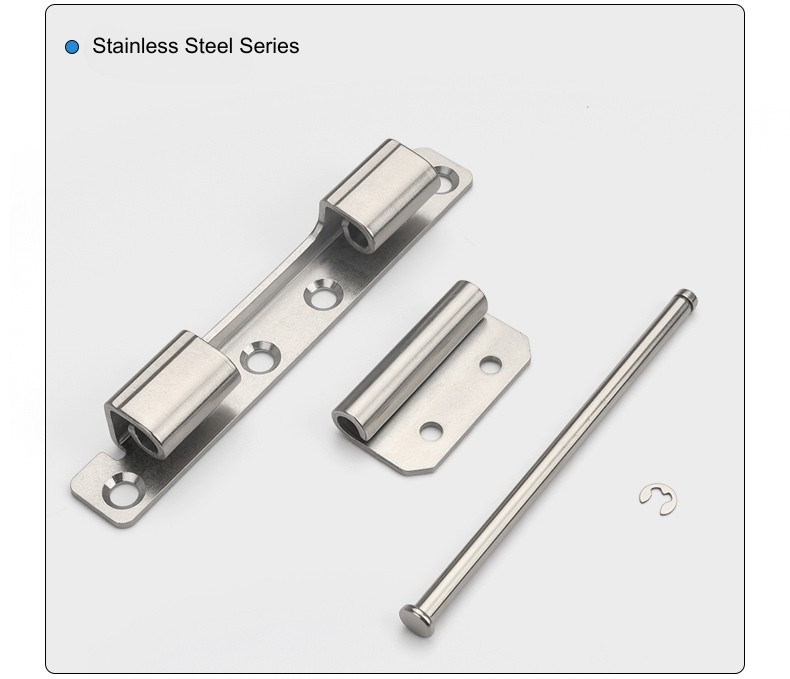

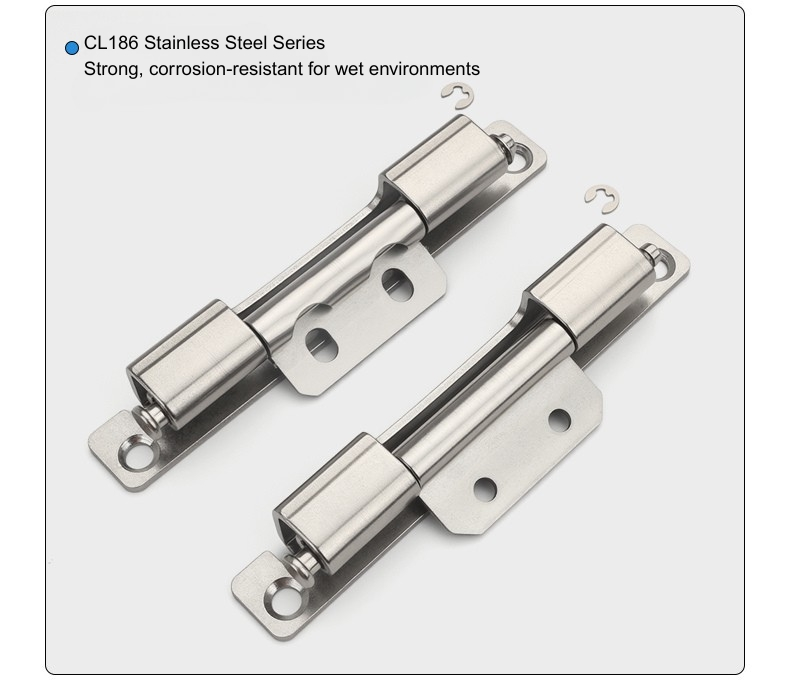

La cerniera per porta in acciaio inossidabile è la scelta giusta per quadri esterni, locali tecnici umidi, installazioni costiere o qualsiasi applicazione in cui l'involucro sarà esposto all'umidità per tutta la sua durata. L'acciaio inossidabile tende inoltre a essere specificato quando lo standard di finitura del mobile richiede un aspetto superficiale uniforme su tutto l'hardware, poiché mantiene il suo aspetto migliore dell'acciaio zincato nel tempo in condizioni difficili.

Domande frequenti

Q1: Quali varianti sono disponibili per il CL186?

Il CL186 è disponibile in quattro varianti: acciaio al carbonio con foro tondo, acciaio inossidabile con foro tondo, acciaio al carbonio con foro asolato e acciaio inossidabile con foro asolato. Tutti condividono le stesse dimensioni del corpo e la geometria di innesto del canale del telaio.

Q2: Qual è la differenza tra le versioni con foro tondo e con foro asolato?

La versione con foro tondo fissa la cerniera in una posizione fissa una volta avvitata. La versione con fori asolati consente di regolare la posizione di montaggio prima del serraggio finale, il che è utile quando è necessario regolare con precisione l'allineamento delle porte durante l'installazione o quando vi sono variazioni nella geometria del telaio tra gli armadi.

Q3: Come viene installato il CL186?

Il CL186 è montato a vite. L'ala di montaggio viene fissata al pannello della porta utilizzando i fori forniti e il corpo della cerniera si innesta nel canale del telaio dell'armadio. Per questo modello non è richiesta alcuna saldatura.

Q4: Quali sono le dimensioni chiave del CL186?

Il CL186 ha un'altezza complessiva di 108 mm con una lunghezza del corpo di 125 mm e una luce interna di 75 mm. La canna è Φ6 mm. L'ala di montaggio è alta 140 mm con una base di 20 mm. La larghezza del canale del telaio è 20,5 mm (+0,4 mm) e la profondità è 15 mm (-0,3 mm).

Q5: Quale materiale dovrei scegliere per le recinzioni da esterno?

La versione in acciaio inossidabile è la scelta giusta per installazioni esterne, ambienti umidi o ovunque la resistenza alla corrosione sia un requisito a lungo termine. La versione in acciaio al carbonio zincato è adatta alle applicazioni standard per armadi da interni.

Q6: La CL186 è una cerniera nascosta?

Sì, la cerniera per porta del quadro CL186 si trova all'interno del canale del telaio dell'armadio quando la porta è chiusa, senza lasciare hardware visibile sulla parte esterna della porta. Il corpo cerniera è completamente incassato nel profilo del telaio.

Q7: È possibile rimuovere la porta dopo l'installazione?

SÌ. La CL186 è una cerniera staccabile: la porta può essere sollevata dal canale del telaio senza attrezzi una volta sganciata la cerniera. Ciò lo rende pratico per le linee di assemblaggio degli armadi e per la manutenzione sul campo dove è necessaria la rimozione periodica delle porte.

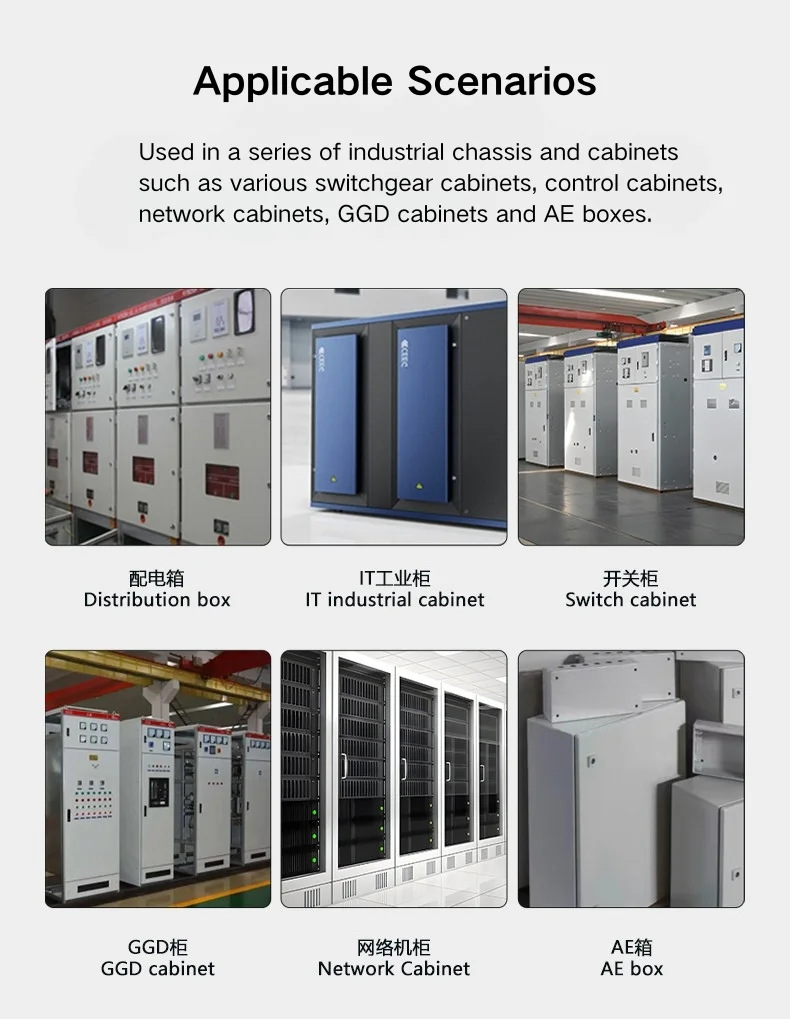

Q8: Per quali tipi di armadi è adatto il CL186?

La cerniera nascosta CL186 viene utilizzata su quadri elettrici, scatole di distribuzione elettrica, porte di quadri elettrici e custodie per apparecchiature industriali: ovunque sia preferibile una cerniera nascosta rimovibile con un profilo esterno pulito.
