Quali piccoli accessori per armadi tengono effettivamente insieme un armadio industriale?

ILserratureEcernieresu un armadio industriale attirano la maggior parte dell'attenzione, ma i raccordi più piccoli sono ciò che tiene insieme l'intera struttura, letteralmente. Yitailock fornisce una gamma di accessori per pannelli di armadi che coprono dadi, connettori e raccordi per aste che costituiscono la struttura portante di un armadio di distribuzione o di un armadio industriale correttamente assemblato. Eccone tre.

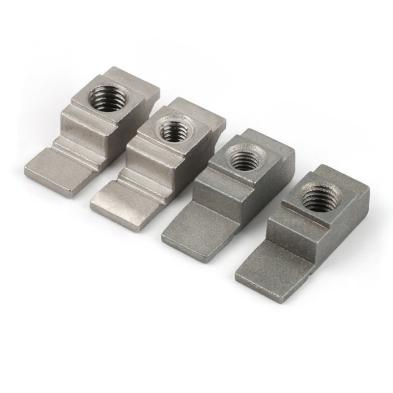

Noci quadrate e noci a becco d'anatra

I dadi quadrati M6 e M8 e i dadi a becco d'anatra sono il tipo di raccordo a cui raramente si pensa finché non viene perso. Si inseriscono nel profilo del telaio dell'armadio e forniscono un punto di ancoraggio filettato per pannelli, staffe e altri componenti, senza bisogno di accedere al retro del profilo per tenerli in posizione durante il montaggio. Disponibile in lega di zinco e acciaio inossidabile 304, la scelta tra i due segue la solita logica: lega di zinco per involucri interni standard, acciaio inossidabile per qualsiasi cosa in un ambiente umido o corrosivo. Le varianti del profilo angolare a 90 gradi funzionano secondo lo stesso principio, orientate solo alle situazioni di montaggio ad angolo.

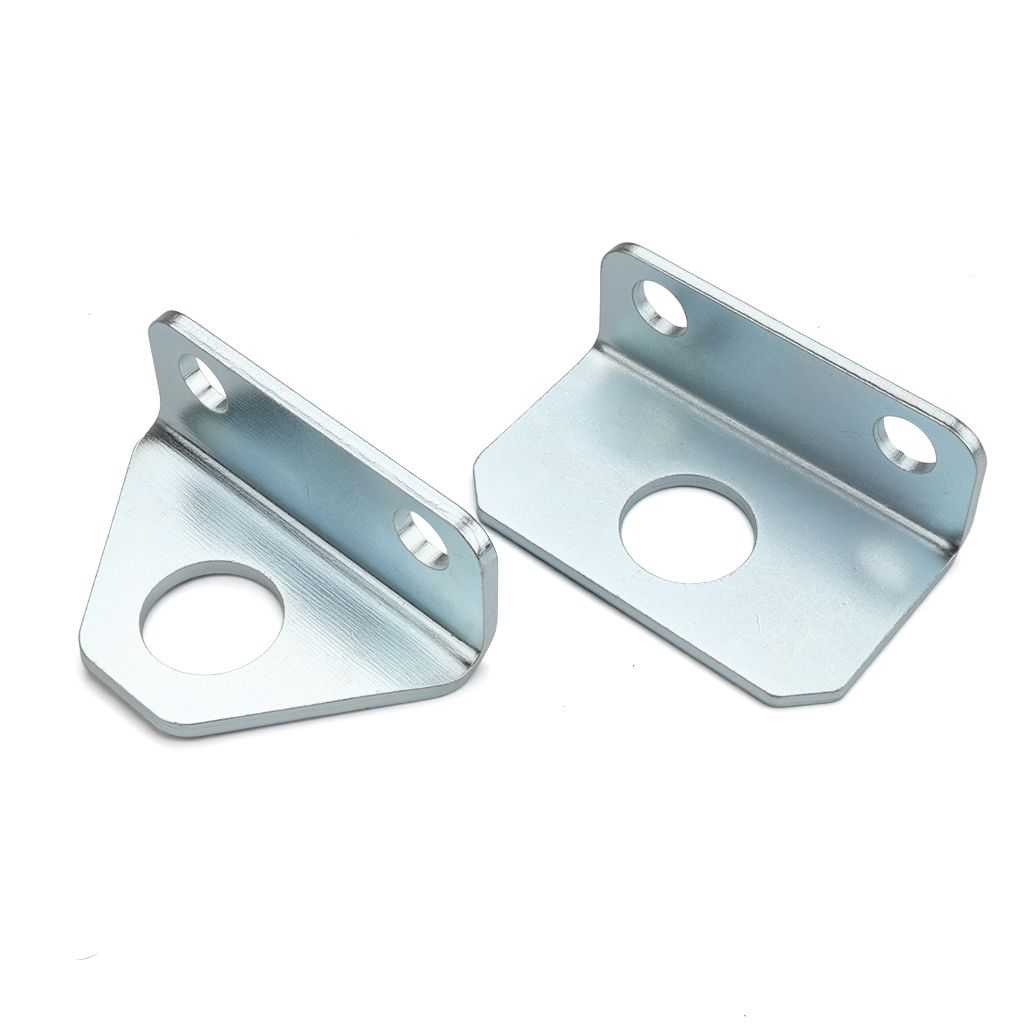

Connettori di sollevamento a L e staffe di montaggio

Il gruppo in alto a destra copre i componenti di giunzione e montaggio dell'armadio: connettori di sollevamento a forma di L e gruppi di staffe di montaggio utilizzati per unire le sezioni dell'armadio o fissare l'armadio a una struttura a parete o a pavimento. Sono realizzati in acciaio al carbonio zincato, che conferisce loro una solida capacità di carico per i lavori di assemblaggio di pannelli. Due modelli quadrati rappresentano le versioni precedenti di questo raccordo; il nuovo modello trapezoidale perfeziona il profilo per una vestibilità più pulita all'interno del canale del telaio. Per chi assembla armadi di distribuzione multisezione o ancoraggi di armadi in installazioni fisse, questi connettori sono ciò che mantiene la struttura allineata e stabile una volta che tutto è imbullonato insieme.

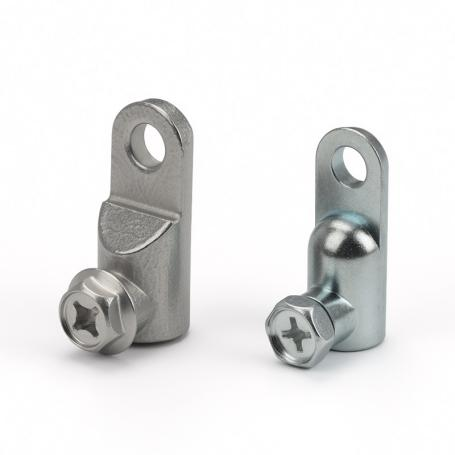

Connettori dell'asta di bloccaggio

I raccordi in basso a destra sono connettori per l'asta di chiusura: il collegamento tra l'asta di trazione della porta dell'armadio e il meccanismo di chiusura. In una configurazione di blocco della biella, questi connettori uniscono le sezioni dell'asta e fissano il gruppo in modo che l'azione di bloccaggio si trasferisca in modo pulito dalla maniglia ai bulloni superiori e inferiori. Le opzioni includono lega di zinco M8, acciaio inossidabile 304 M8 e lega di zinco M10, che coprono le dimensioni di filettatura dell'asta più comuni utilizzate nelle custodie industriali standard. L'acciaio inossidabile è la scelta migliore per armadi da esterno o ad alta umidità in cui il gruppo asta è esposto nel tempo a condizioni più impegnative.

Mettendolo insieme

Nessuno di questi raccordi è complicato, ma ottenere le specifiche giuste (dimensione della filettatura, materiale e generazione del modello) fa risparmiare tempo durante l'assemblaggio ed evita la frustrazione di componenti non corrispondenti in loco. Per i pannelli del mobile che devono integrarsi in modo pulito e rimanere tali, vale la pena prestare attenzione a questi piccoli dettagli fin dall'inizio.
