Cerniera piegata a montaggio laterale per porte dell'armadio elettrico

Per coloro che acquistano all'ingrosso cerniere per ante di armadi da Yitai Lock per armadi elettrici o armadi a cassetti, la gamma di cerniere piegate a montaggio laterale per porte per armadi elettrici offre molta flessibilità: sedici varianti in totale, che coprono diverse profondità del telaio, spessori dei pannelli delle porte e configurazioni della piastra di montaggio nelle serie CL803, CL901, CL903 e CL233. Le piastre di montaggio anteriori della maggior parte dei modelli condividono un ingombro costante di 36 × 17,7 mm o 25 × 17,7 mm con fissaggio a fessura o con foro rotondo, semplificando la selezione del modello giusto in base al profilo del telaio senza dover riprogettare la disposizione del pannello della porta.

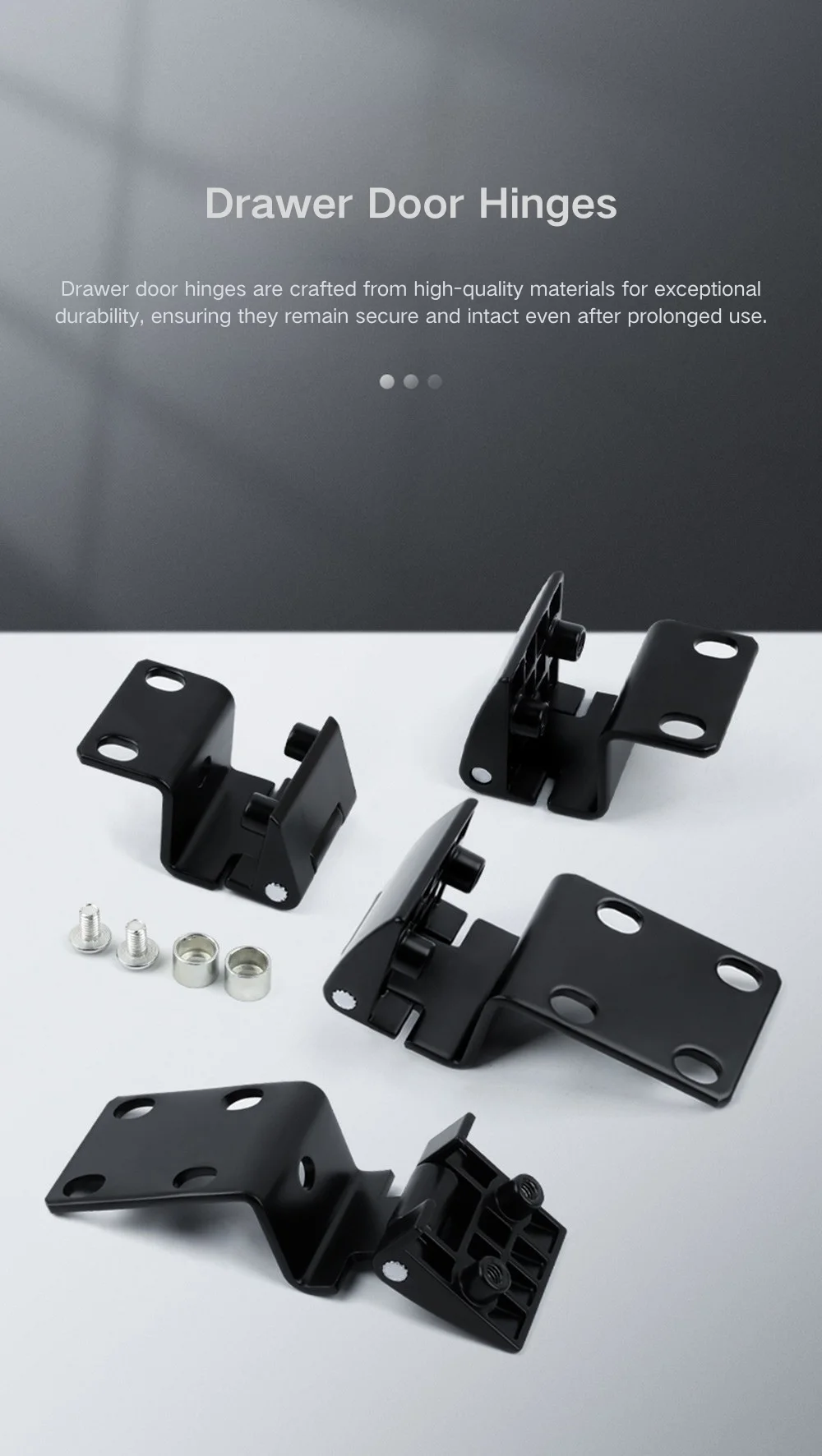

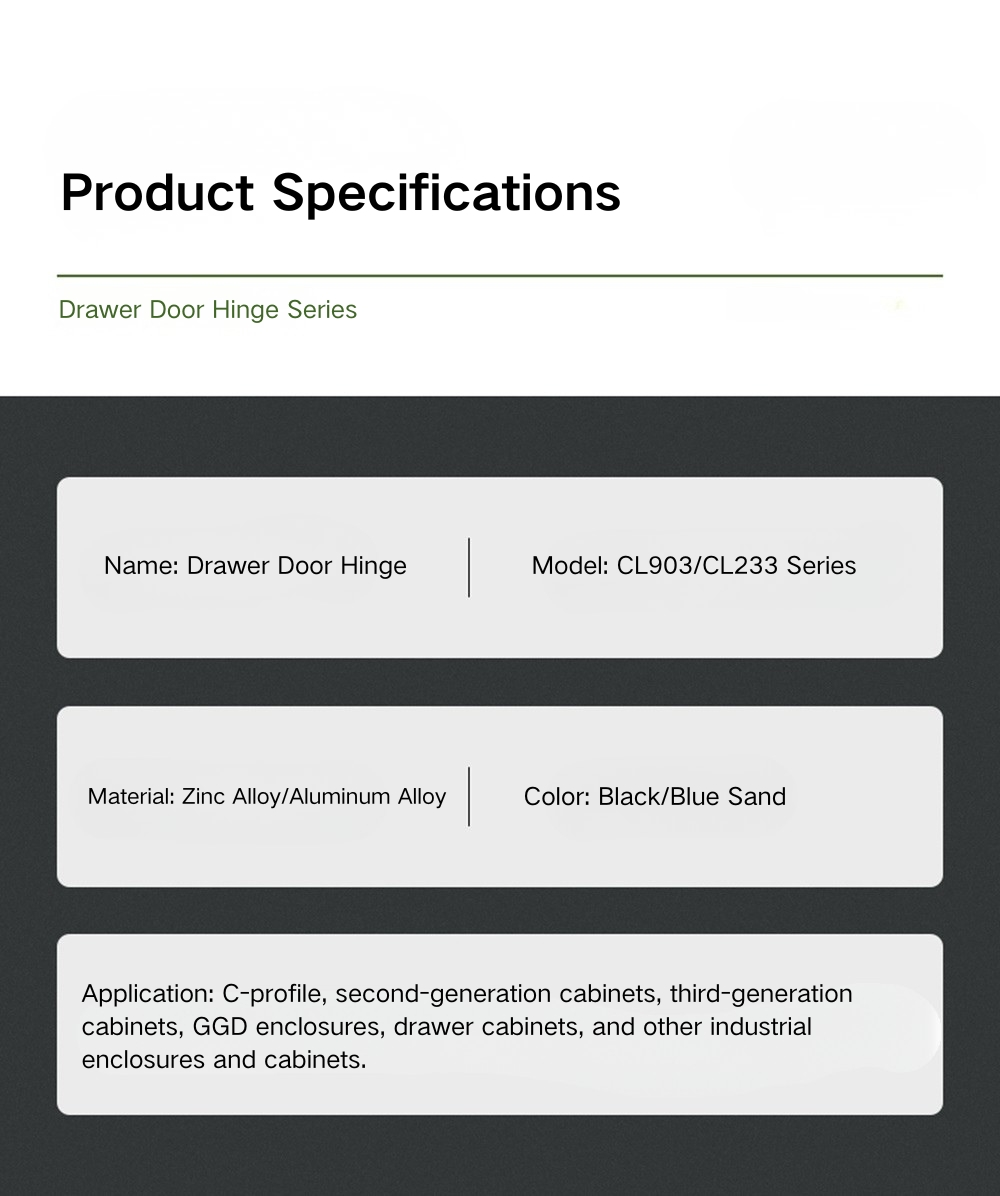

Modello del prodotto	Cerniera per armadio montata lateralmente
Trattamento superficiale	Lega di zinco
Materiali opzionali	Nero/Blu Sabbia
Utilizzo	Adatto a vari tipi di quadri elettrici, scatole di controllo, ecc

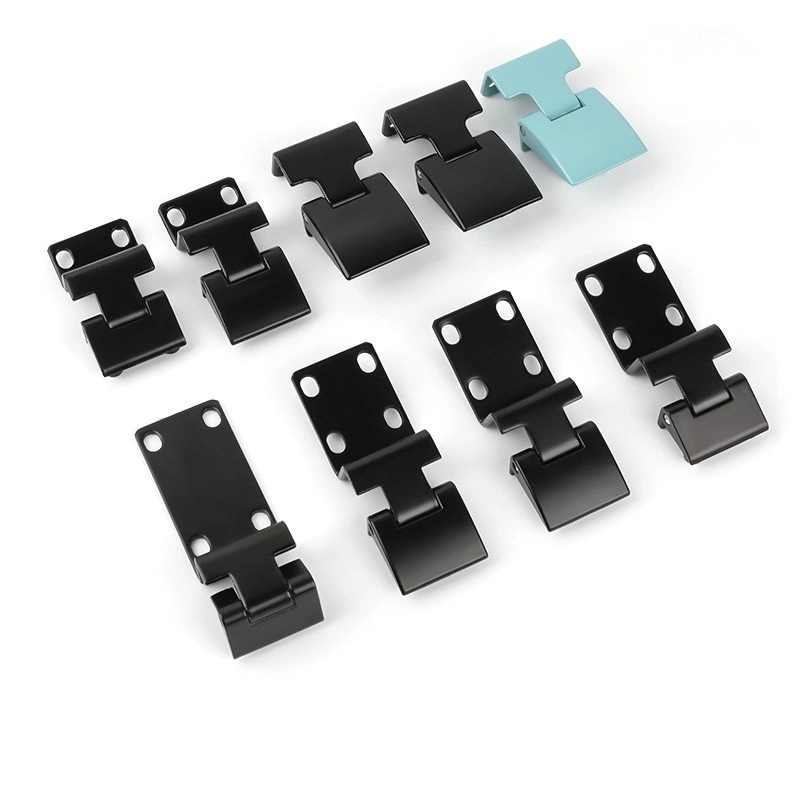

Panoramica della gamma di modelli e delle serie

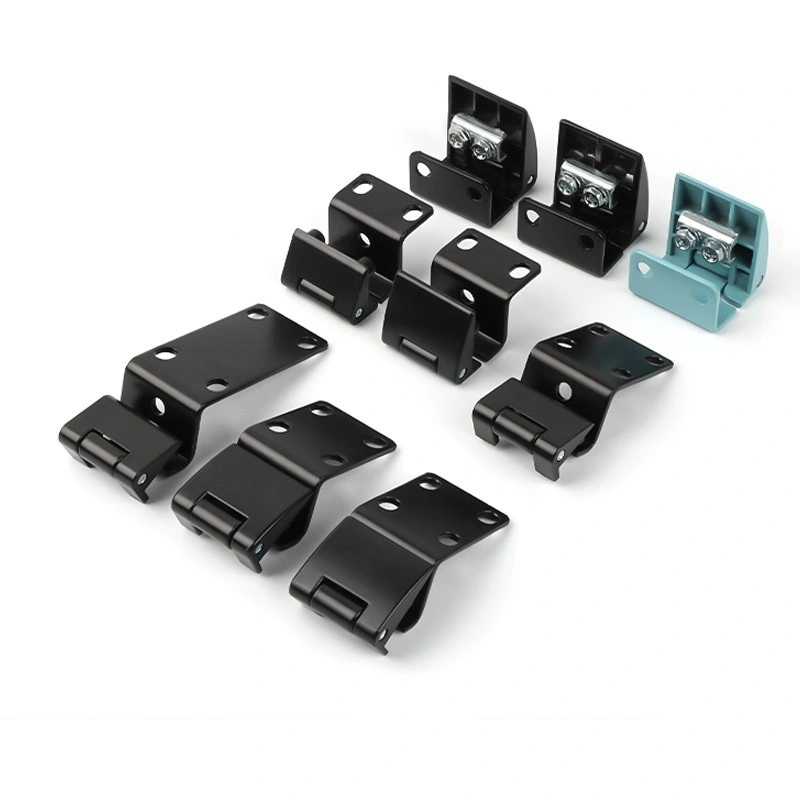

La cerniera piegata a montaggio laterale per porte di armadi elettrici è organizzata in quattro serie. La serie CL803 comprende tre modelli: CL803A-25, CL803B-20, CL803B-25 e CL803D-25, tutti in lega di zinco nera, con larghezze della piastra anteriore di 36 mm o 39 mm a seconda del modello. Il CL803A-25 utilizza una piastra frontale a doppia vite da 39 × 20 mm con una distanza tra i fori di 12 mm; i modelli CL803B e CL803D utilizzano una piastra 36×25 mm con fissaggio ad asola.

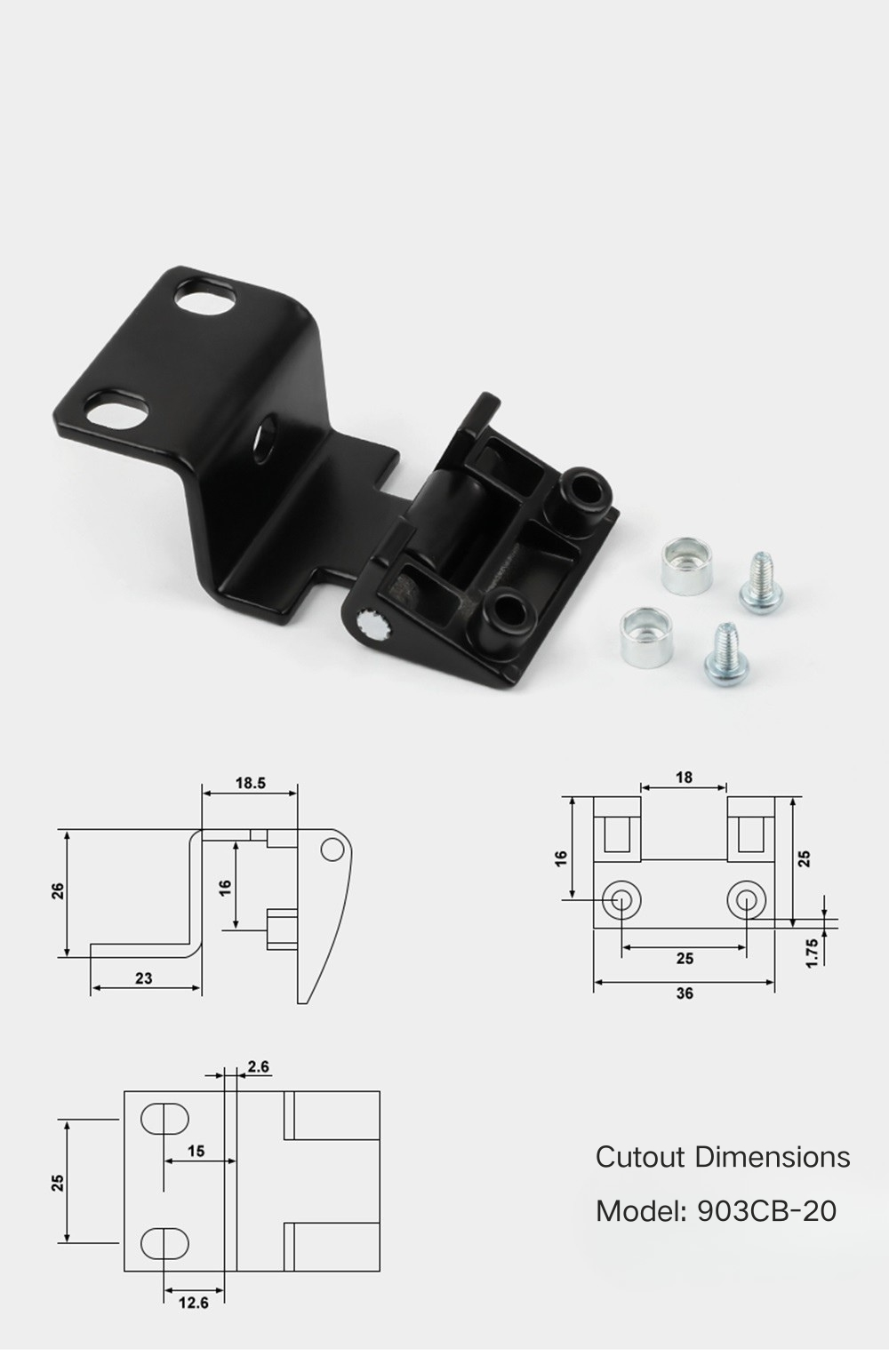

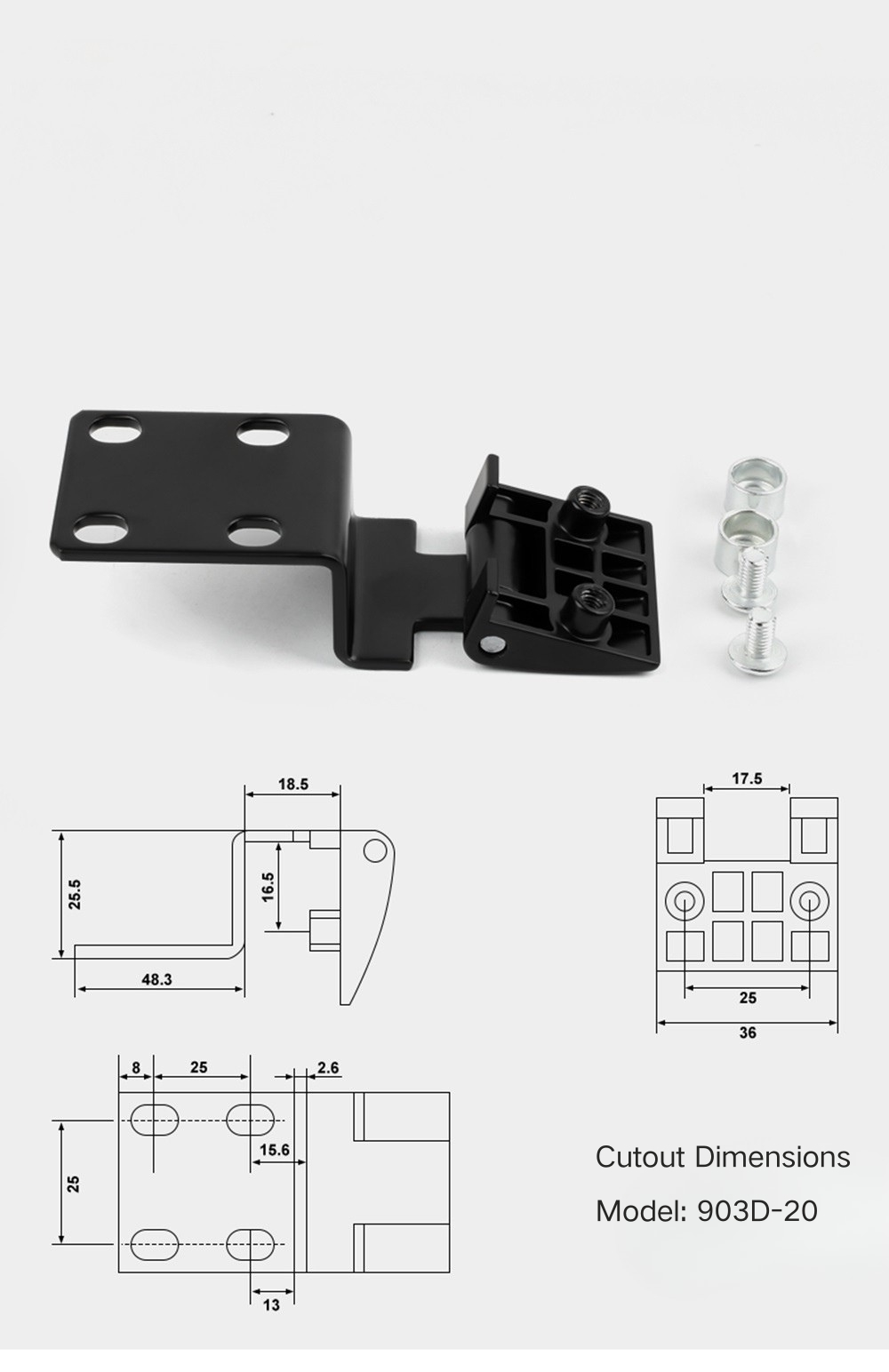

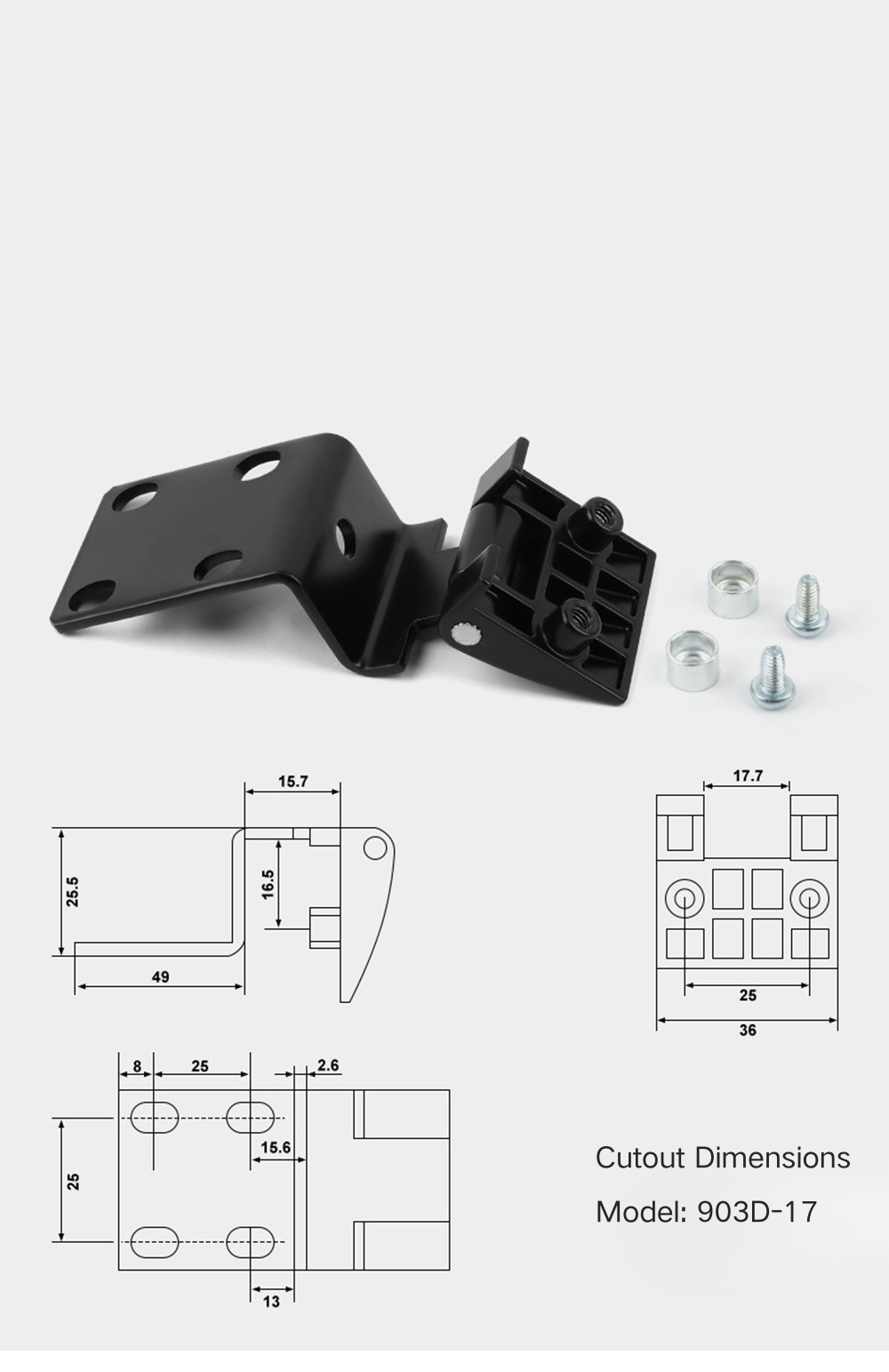

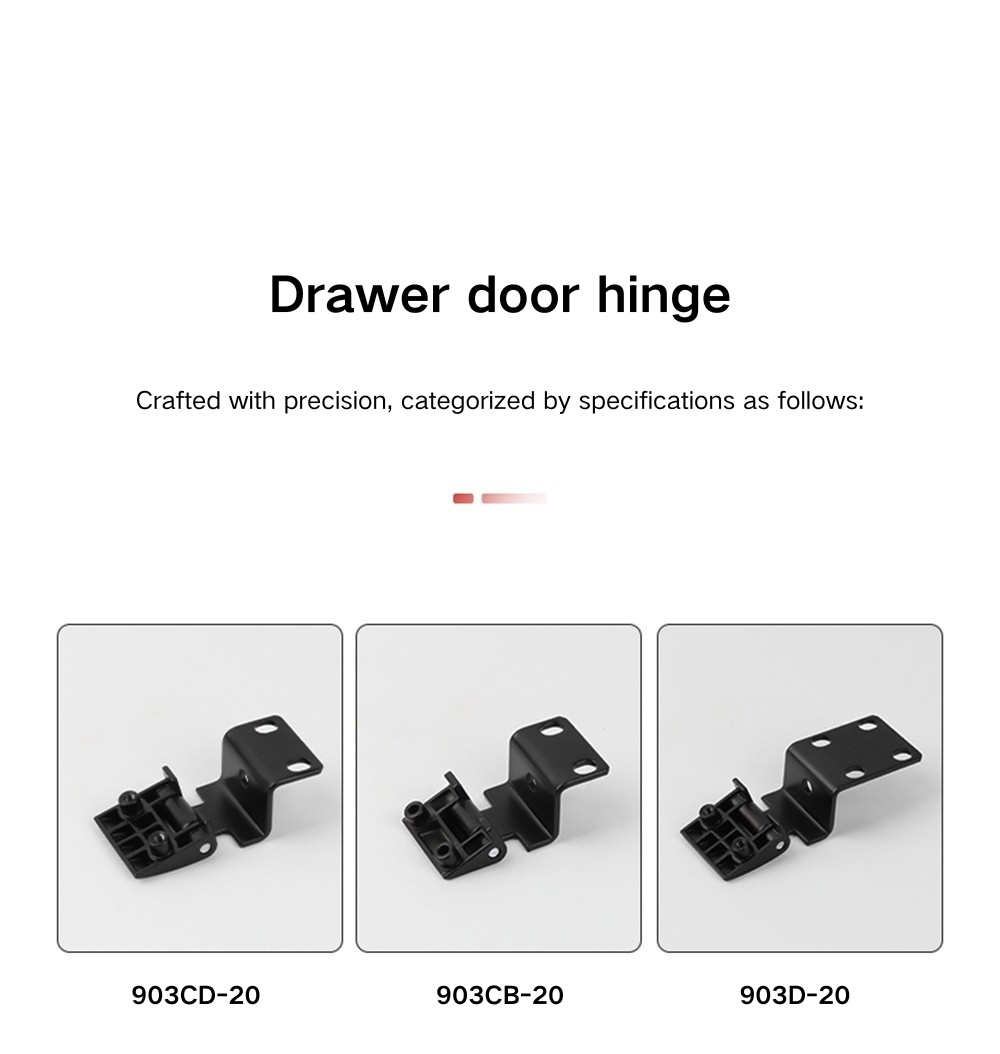

La serie CL901 comprende CL901B-17, CL901B-20 e CL901D-17, tutti con piastra frontale da 36 × 17,5 mm e offset del foro coerente di 8 mm + 2,5 mm. La serie CL903 è il gruppo più grande della gamma di cerniere, con sette modelli tra cui CL903B-20, CL903B-20 Extended, CL903CB-20, CL903CD-20, CL903D-17 e CL903D-20, che coprono sia le profondità del telaio standard che quelle estese. Il CL233 completa la gamma in lega di zinco nera, lega di zinco blu sabbia e lega di alluminio, con una piastra frontale da 39 × 20 mm e una distanza tra i fori di 12 mm simile al CL803A-25.

Dimensioni per serie

La serie CL803 della cerniera piegata con montaggio laterale copre una larghezza complessiva da 18,5 mm a 23,5 mm e un'altezza da 26 mm a 28,5 mm in tutti i suoi modelli. Il CL803A-25 è largo 23 mm e alto 26 mm con una profondità interna di 22,5 mm; il CL803B-20 è largo 18,5 mm con una profondità interna di 16 mm; il CL803B-25 è largo 23,5 mm e alto 28,5 mm con una profondità interna di 16 mm; e il CL803D-25 è largo 23,5 mm e alto 26,5 mm con una profondità interna di 16,5 mm. Tutti i modelli CL803 hanno una larghezza di base di 26 mm e una piastra di montaggio alta 20 mm.

La serie CL901 è notevolmente più alta rispetto agli altri modelli della gamma di cerniere piegate a montaggio laterale per porte di armadi elettrici: tutti e tre hanno un'altezza complessiva di 39,5 mm, con larghezze comprese tra 15,5 mm e 18,5 mm e una profondità interna costante di 16,5 mm su tutta la linea. Le larghezze della base sono 20 mm per CL901B-17, 20,5 mm per CL901B-20 e 21 mm per CL901D-17. La serie CL903 copre una gamma più ampia: larghezze di base da 48 mm a 73,8 mm sul modello esteso, con altezze complessive da 25,5 mm a 26 mm. Il CL233 misura complessivamente 24,5 × 24,5 mm con una profondità interna di 22 mm, una piastra di montaggio da 39,3 mm e un offset del foro di 7,5 mm + 15 mm sulla piastra anteriore.

Scenari applicativi

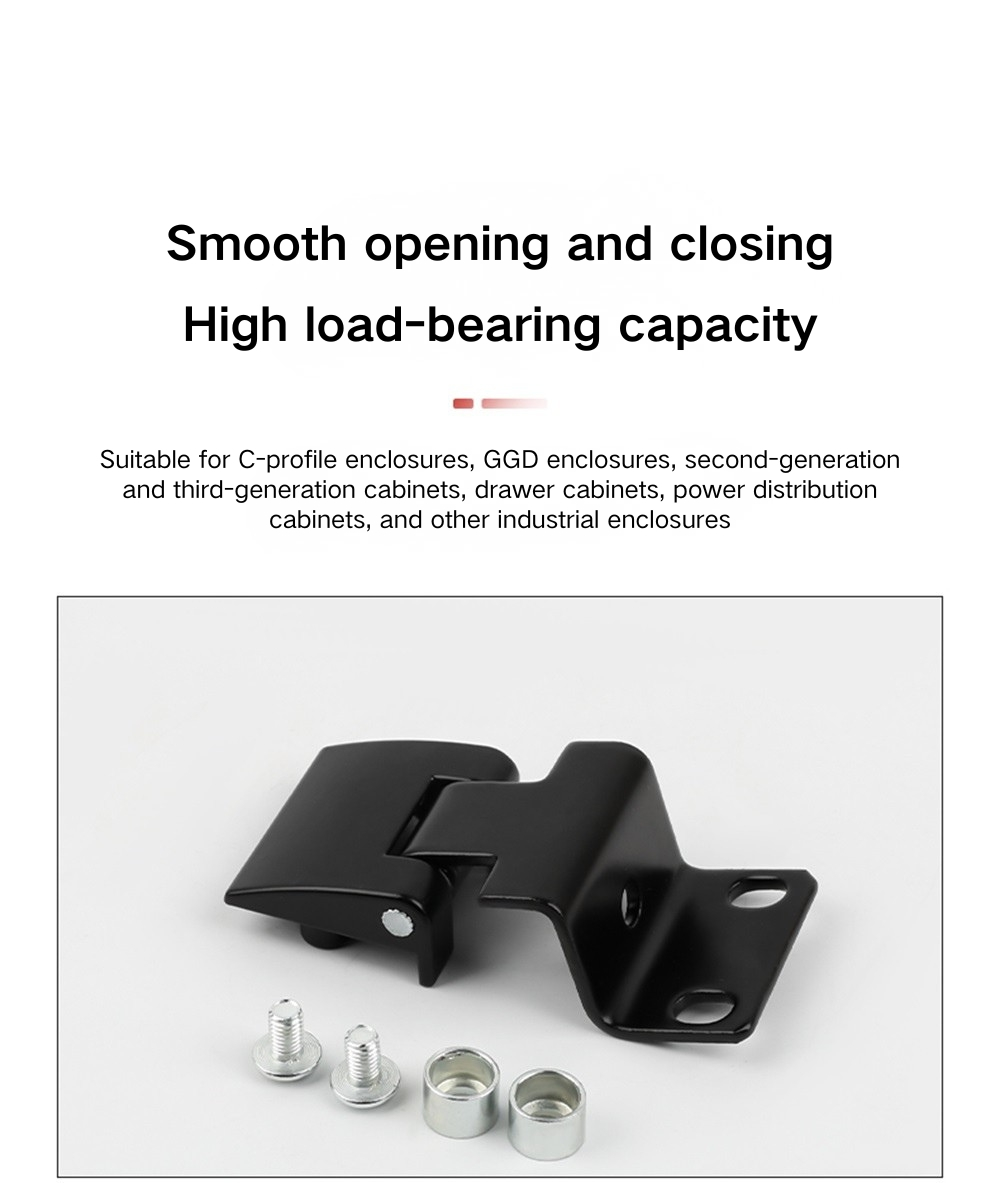

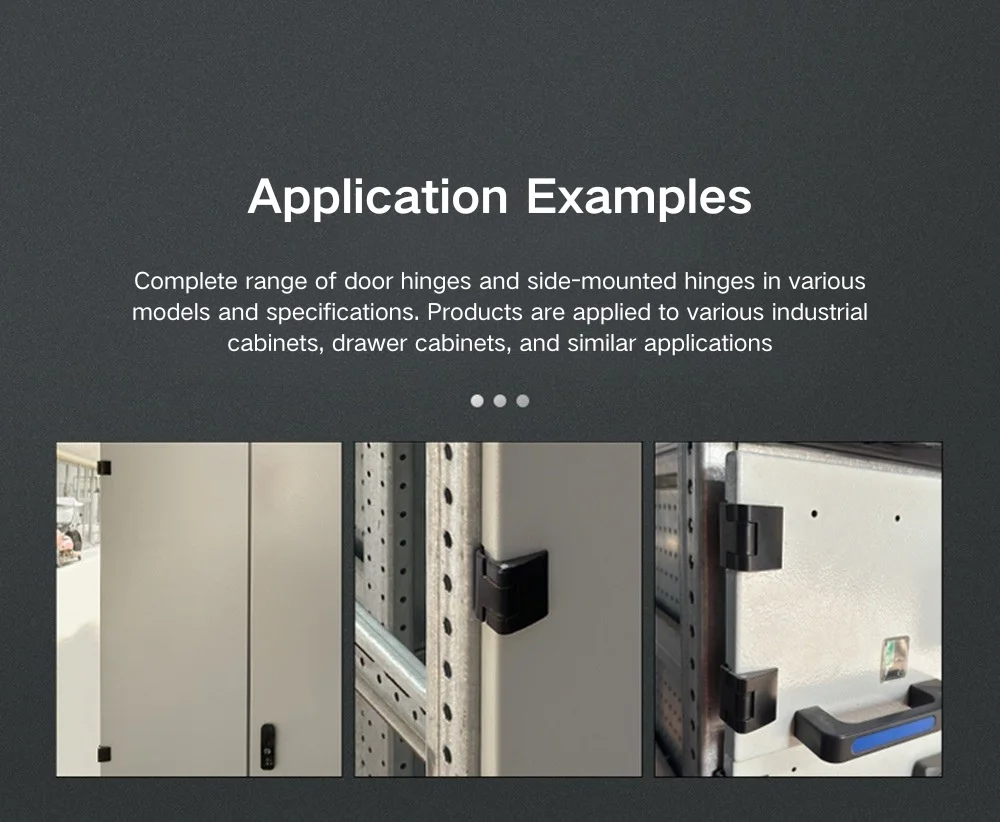

La cerniera piegata a montaggio laterale per porte di armadi elettrici è progettata specificamente per telai di armadi costruiti su profili in acciaio con sezione a C, che è il metodo di costruzione standard per armadi elettrici GGD, armadi di distribuzione di seconda e terza generazione, armadi a cassetti e armadi di alimentazione. Il profilo piegato del corpo della cerniera si aggancia al bordo della sezione a C e la piastra anteriore si avvita sulla parte anteriore del pannello della porta, che è il metodo di installazione stabilito per questo tipo di armadio e non richiede alcuna modifica ai profili del telaio standard.

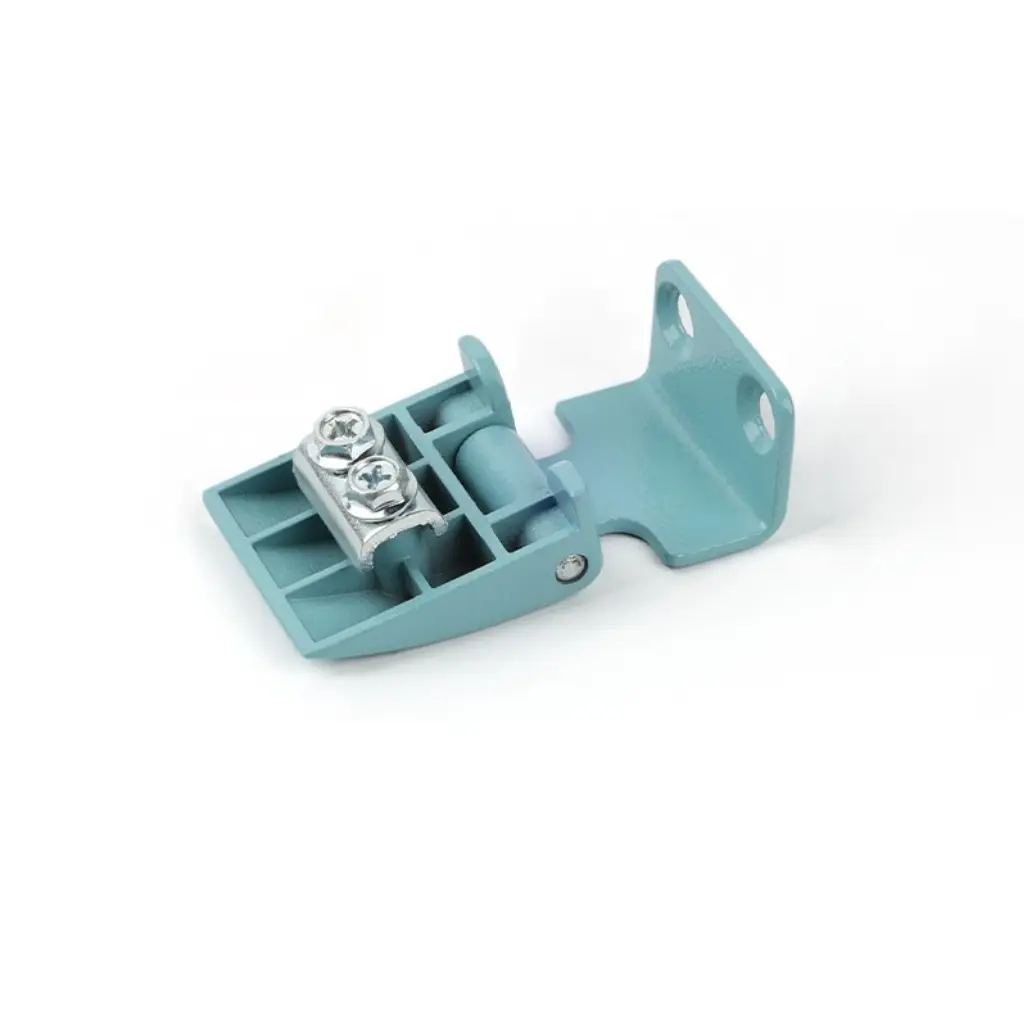

Oltre alle principali applicazioni GGD e armadi di potenza, questo prodotto è adatto anche ad altri involucri industriali costruiti su profili a sezione a C compatibili o simili con telaio in acciaio piegato. Il CL233 in lega di zinco blu sabbia viene talvolta specificato laddove l'esterno dell'armadio utilizza uno schema hardware codificato a colori, mentre la variante CL233 in lega di alluminio è l'opzione più leggera per gli involucri in cui il peso è un fattore da considerare. La gamma di dimensioni dei modelli CL803, CL901 e CL903 fa sì che la maggior parte delle profondità del telaio e degli spessori dei pannelli delle porte standard nel mercato GGD e degli armadi elettrici siano coperti da un'unica famiglia di prodotti.

Domande frequenti

Q1: Quali serie sono incluse in questa gamma di cerniere?

La gamma copre quattro serie: CL803 (quattro modelli), CL901 (tre modelli), CL903 (sette modelli) e CL233 (tre varianti). Sono tutti in lega di zinco nera tranne il CL233, che è disponibile anche in lega di zinco blu sabbia e lega di alluminio.

Q2: Per quali tipi di armadi è progettata questa cerniera?

La cerniera piegata con montaggio laterale è progettata per telai di armadi con profilo a C, inclusi armadi elettrici GGD, armadi di distribuzione di seconda e terza generazione, armadi a cassetti e armadi di alimentazione. Non è destinato ai tipi di custodia a telaio piatto o saldati.

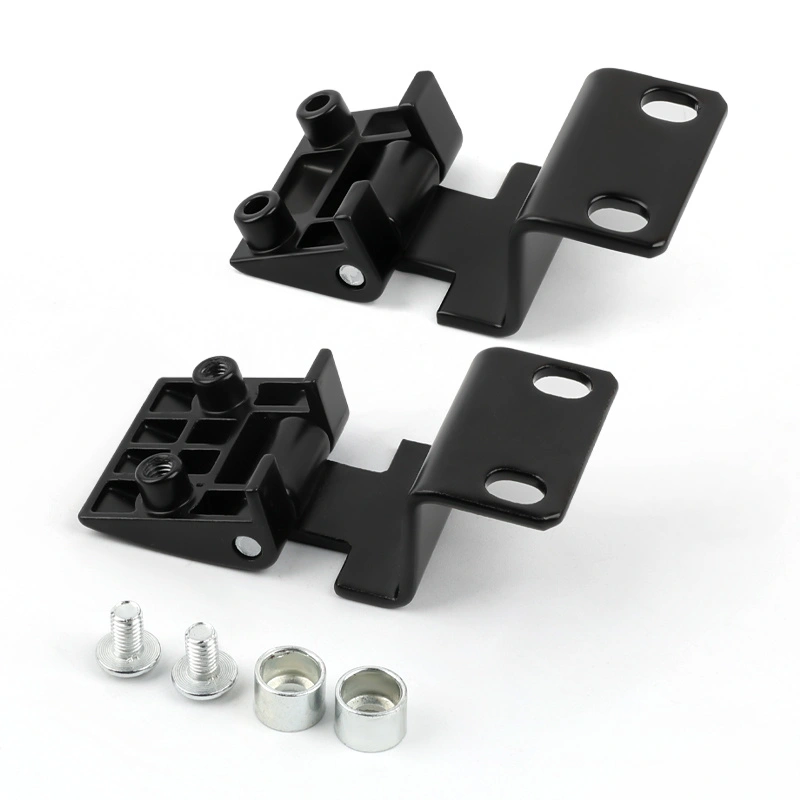

Q3: Come viene installata questa cerniera?

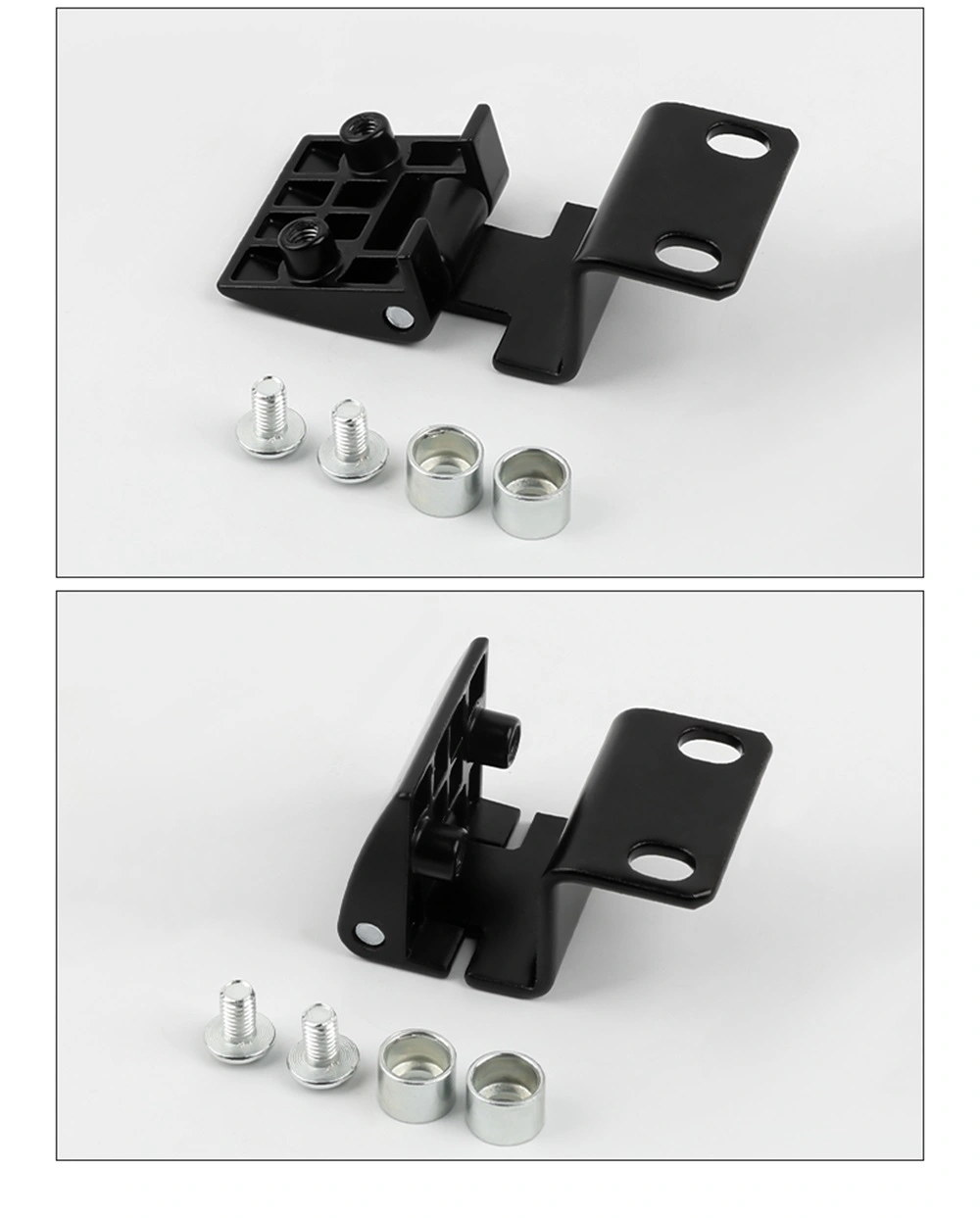

Tutti i modelli sono avvitati. Il corpo piegato della cerniera si aggancia al labbro del telaio con sezione a C e la piastra di montaggio anteriore viene avvitata alla parte anteriore del pannello della porta. Non è richiesta alcuna saldatura.

Q4: Qual è la differenza tra le serie CL803, CL901 e CL903?

Le serie differiscono per dimensioni complessive, profondità del telaio e configurazione della piastra di montaggio. I modelli CL901 sono i più alti con un'altezza complessiva di 39,5 mm; I modelli CL803 sono più compatti; I modelli CL903 coprono la più ampia gamma di larghezze di base, inclusa una variante estesa a 73,8 mm. Seleziona in base al profilo specifico del telaio e alle dimensioni del pannello della porta.

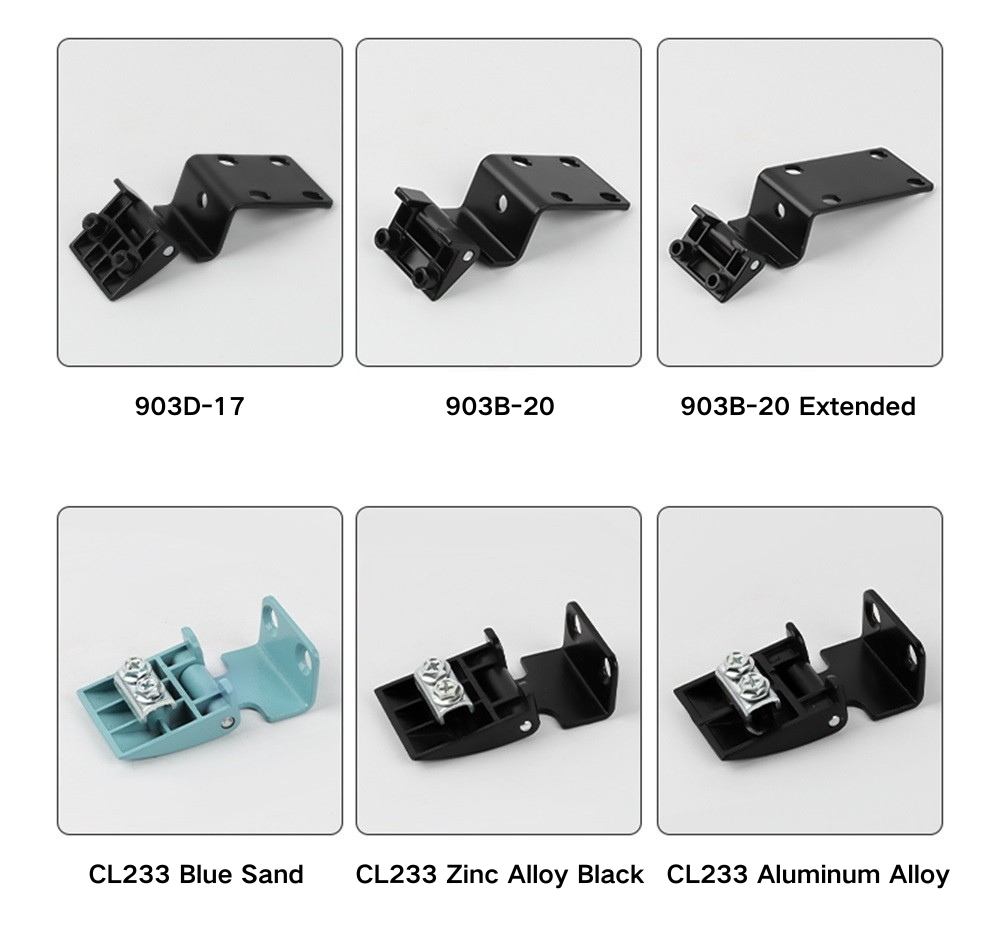

Q5: Cosa rende il CL233 diverso dalle altre serie?

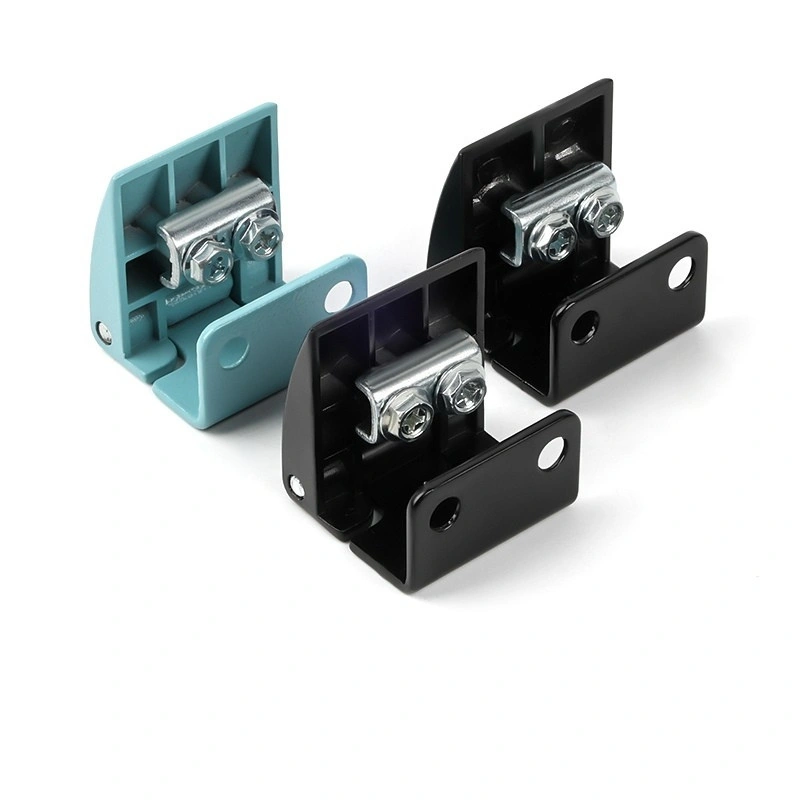

Il CL233 è disponibile in tre varianti: lega di zinco nera, lega di zinco blu sabbia e lega di alluminio, rendendolo l'unico modello della gamma con un'opzione di colore e un'alternativa in materiale leggero. Le dimensioni della piastra frontale (39 × 20 mm) sono simili al CL803A-25.

Q6: Come scelgo il modello giusto per il mio mobile?

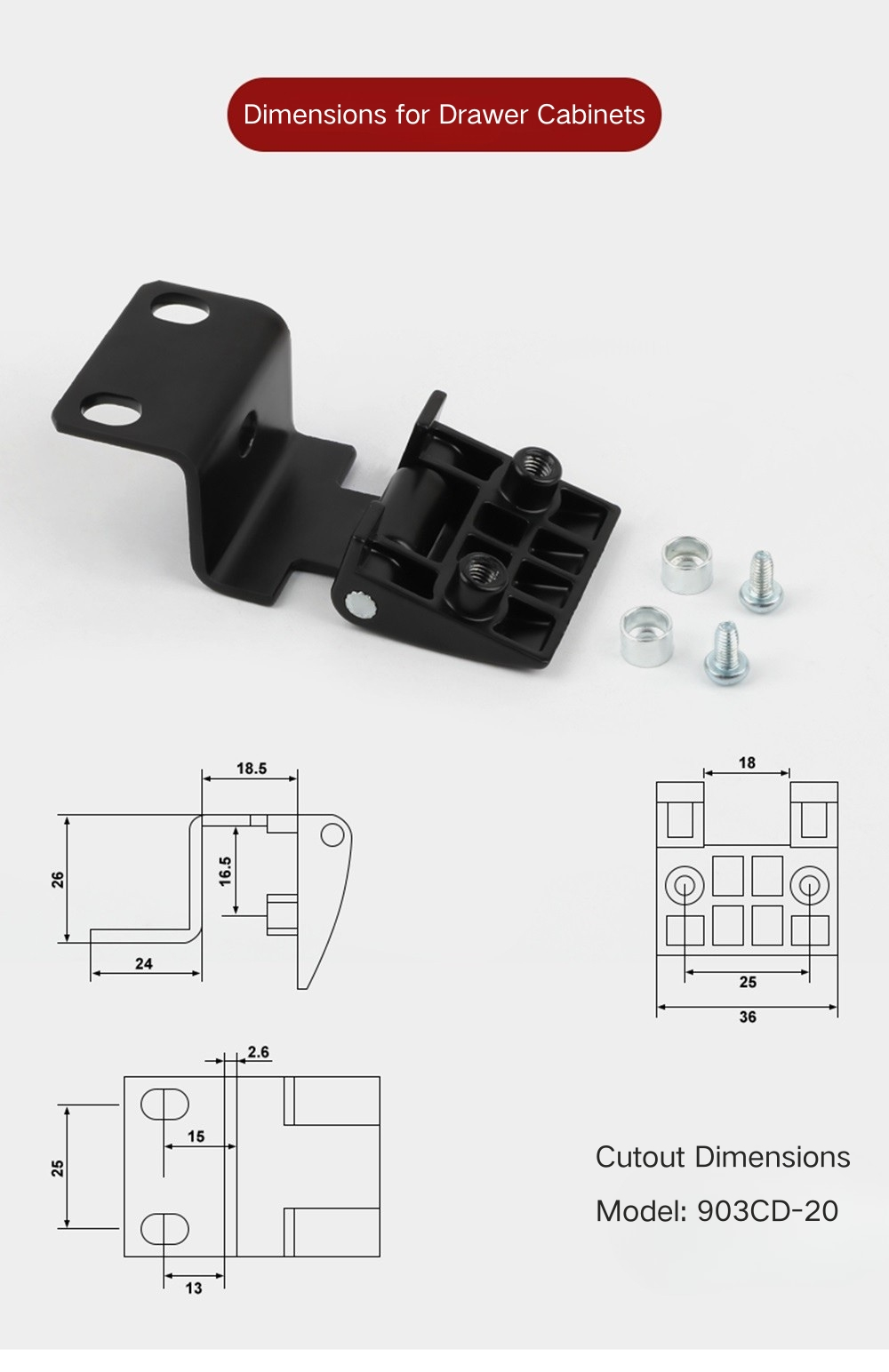

La scelta dipende dalla profondità del profilo del telaio dell'armadio, dallo spessore del pannello della porta e dalle preferenze della piastra di montaggio. I suffissi numerici (-17, -20, -25) e i suffissi letterari (A, B, D, CB, CD) fanno parte della designazione del modello. Fare riferimento ai disegni dimensionali per ciascun modello o contattare Yitai Lock con le specifiche del telaio per un consiglio.

Q7: Di che materiale sono fatte le cerniere?

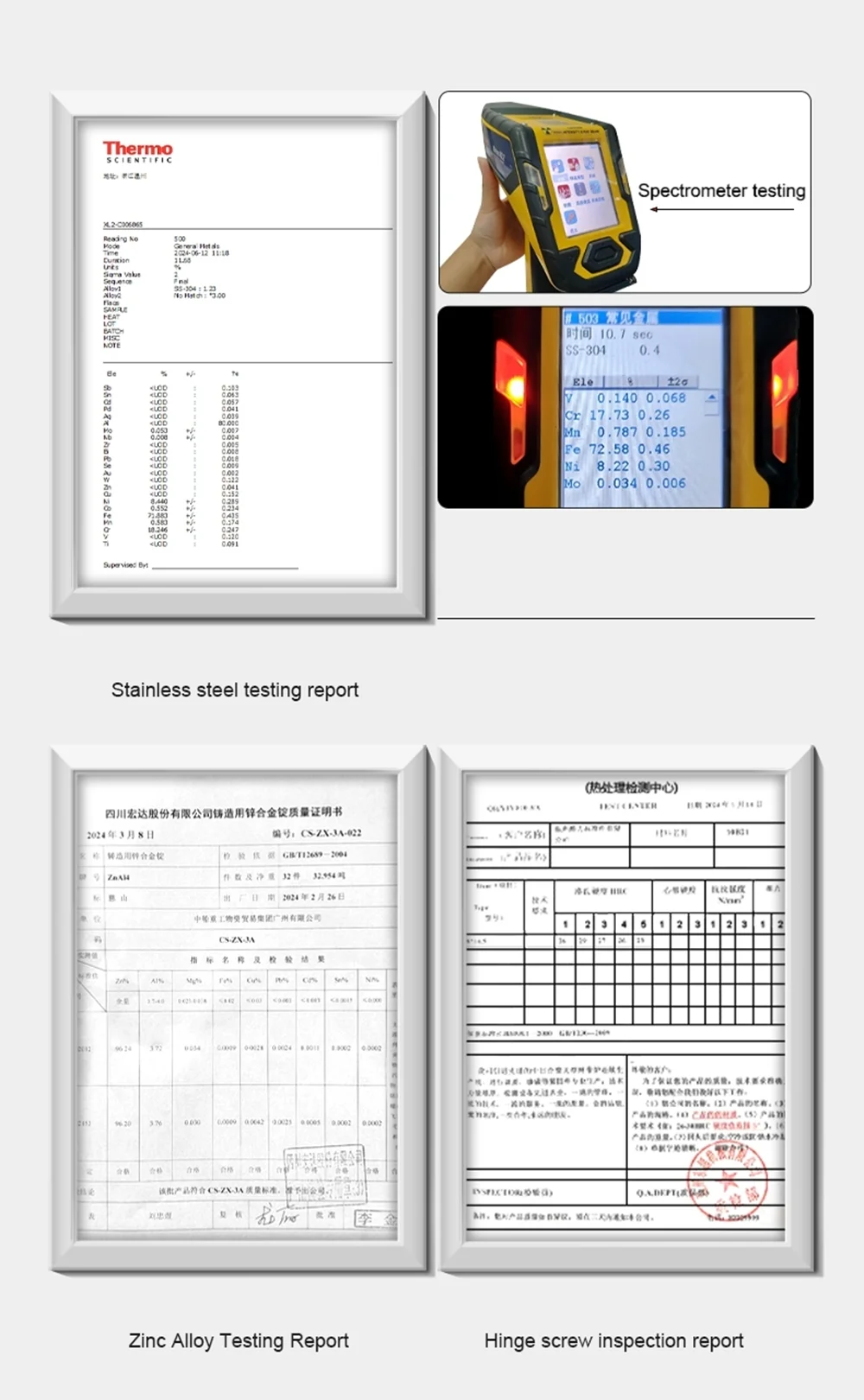

La maggior parte dei modelli sono in lega di zinco nera. Il CL233 è inoltre disponibile in lega di zinco blu sabbia e lega di alluminio. La struttura in lega di zinco garantisce una buona consistenza dimensionale grazie alla pressofusione e gestisce bene gli ambienti interni degli armadi industriali standard.

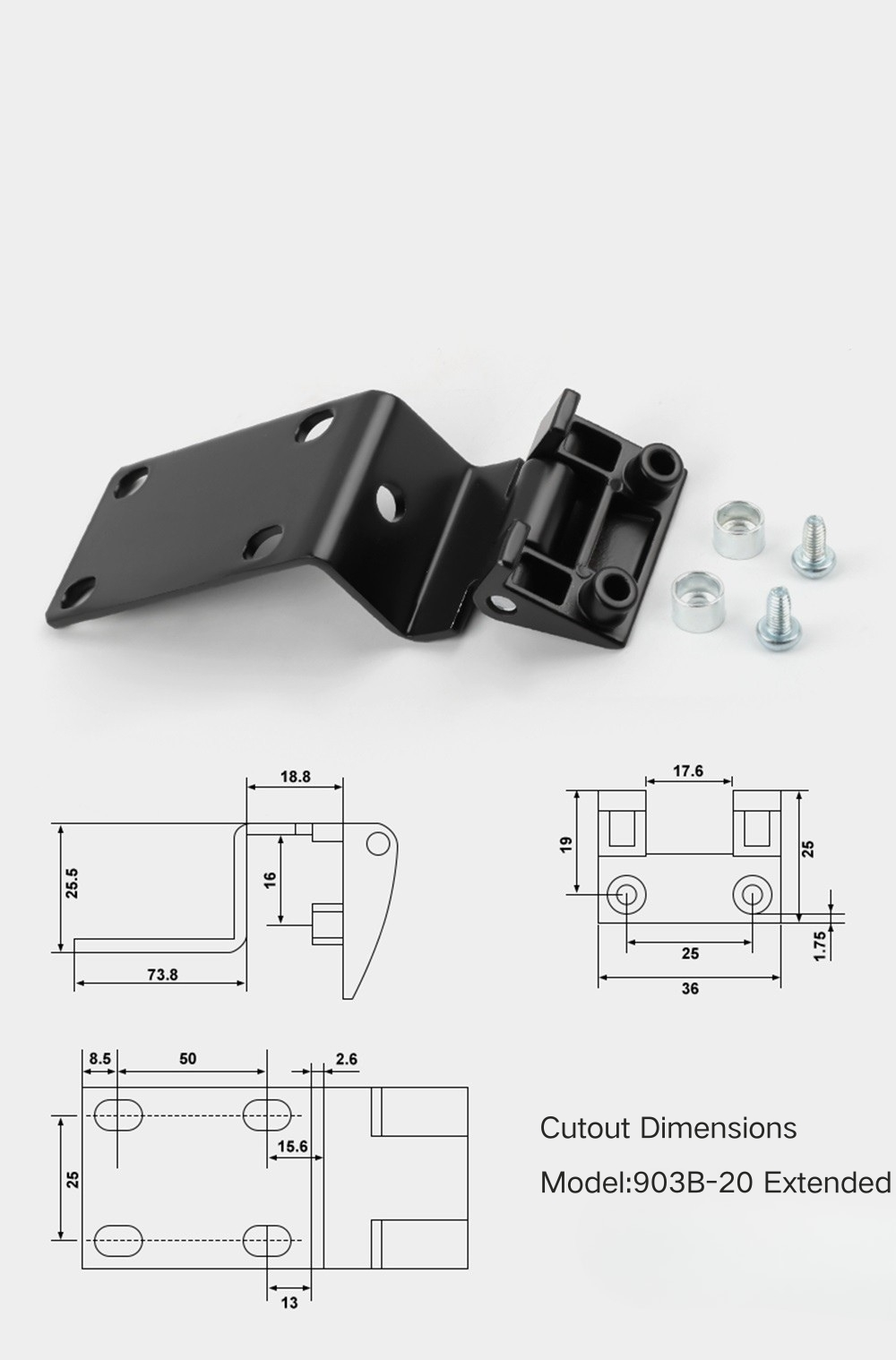

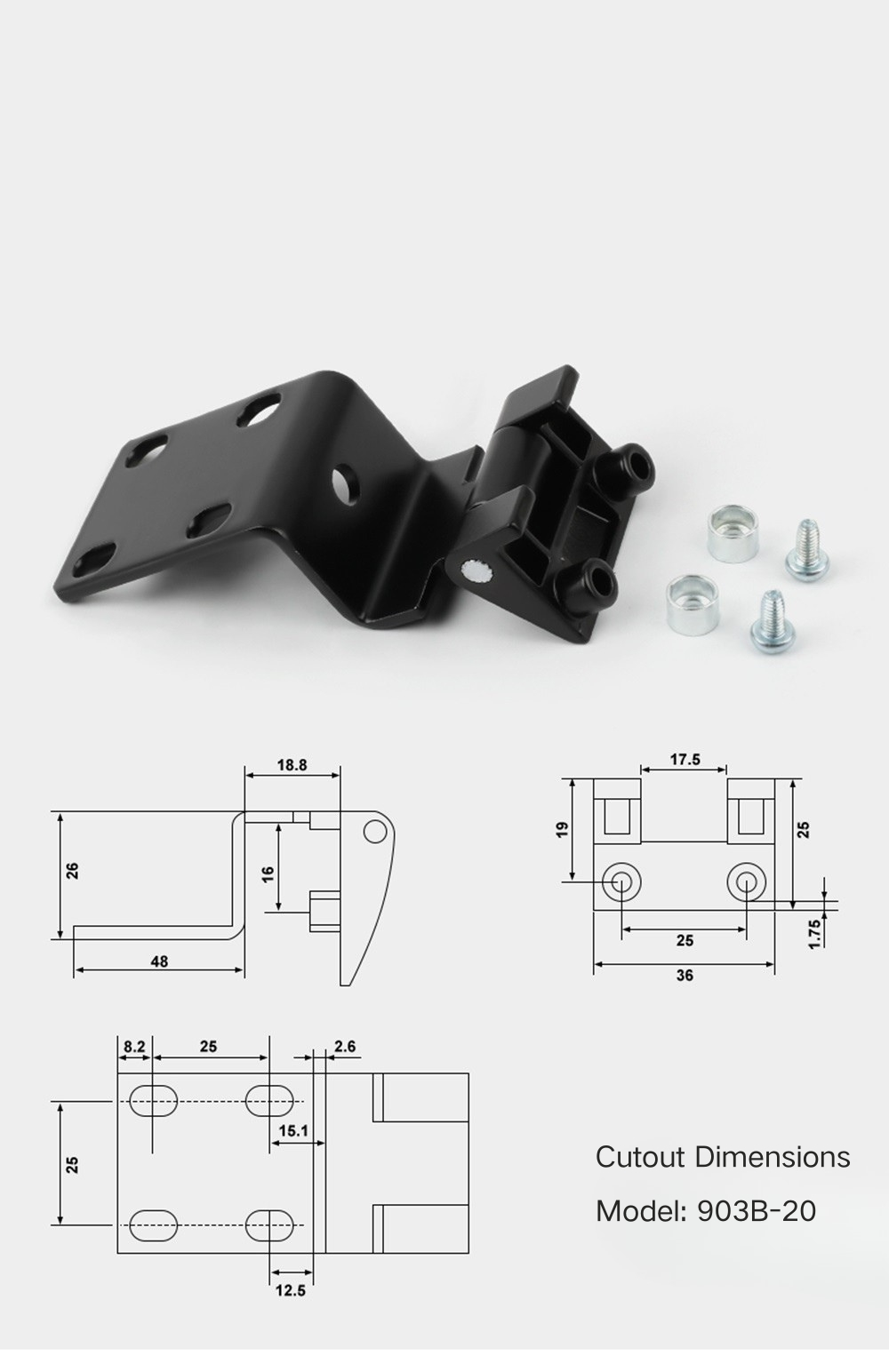

D8: CL903B-20 Extended è adatto a profili di telaio più profondi?

Sì, il CL903B-20 Extended ha una larghezza di base di 73,8 mm, che è notevolmente più ampia rispetto al CL903B-20 standard di 48 mm. È la scelta giusta quando il profilo del telaio dell'armadio richiede una base della cerniera più lunga per colmare un canale con sezione a C più profondo.
