Cerniera in acciaio inossidabile completamente nascosta

Per coloro che acquistano all'ingrosso cerniere per armadi nascoste da Yitai Lock, la cerniera in acciaio inossidabile completamente nascosta CL138 copre quattro varianti in due materiali e due colori di morsetto. Le versioni in acciaio inossidabile sono la scelta naturale per involucri in ambienti umidi o corrosivi, mentre le opzioni in acciaio al carbonio funzionano bene per gli armadi di distribuzione standard per interni. Il colore del morsetto, nero o rosso, è una distinzione visiva piuttosto che funzionale, quindi la scelta dipende dalle preferenze o dall'abbinamento dell'hardware del mobile esistente.

Struttura e dimensioni

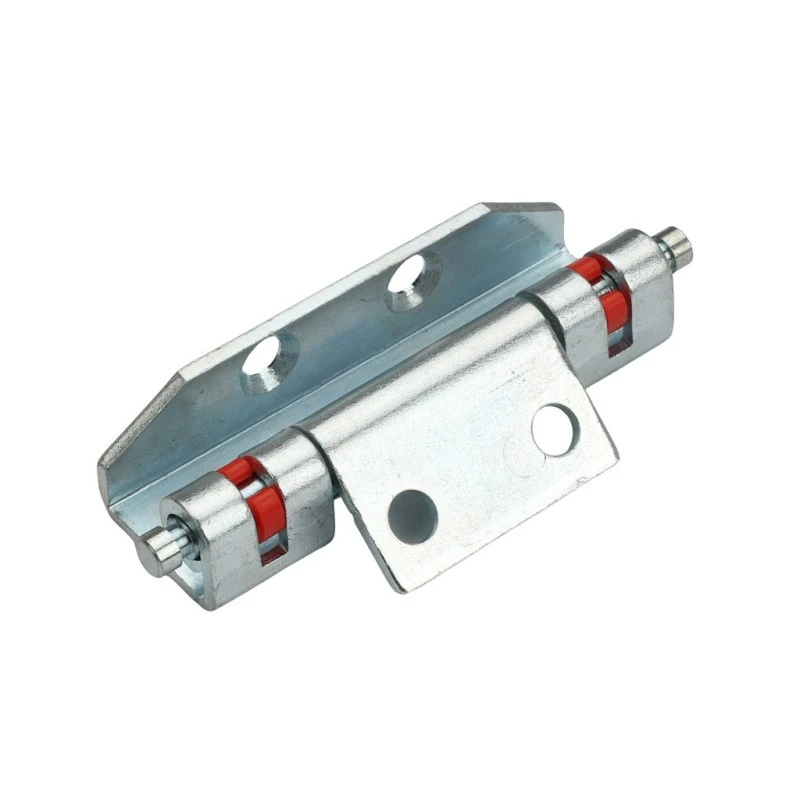

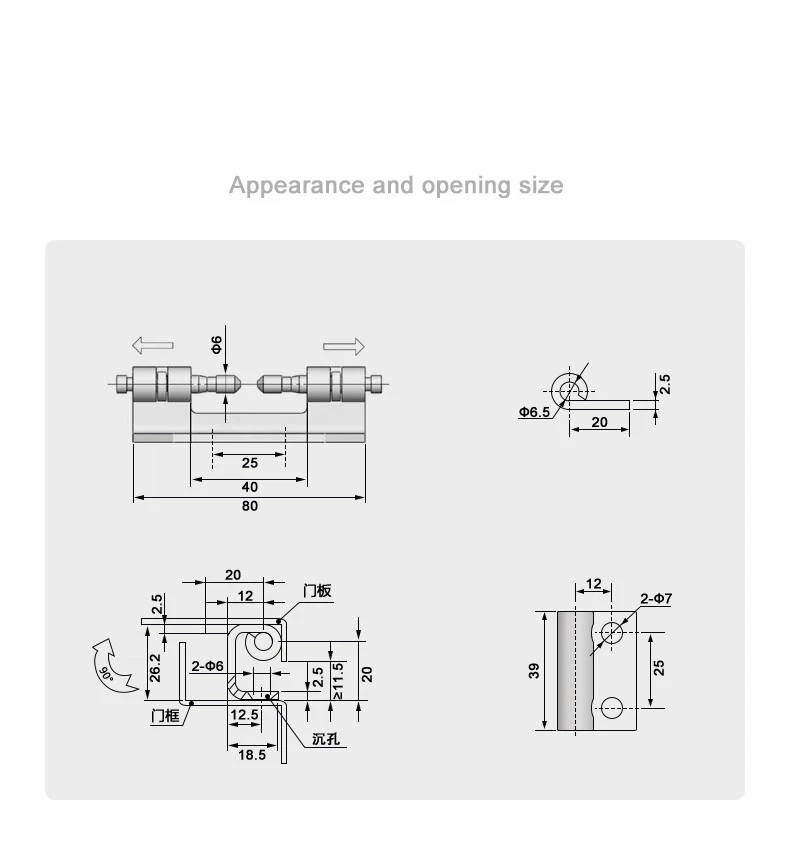

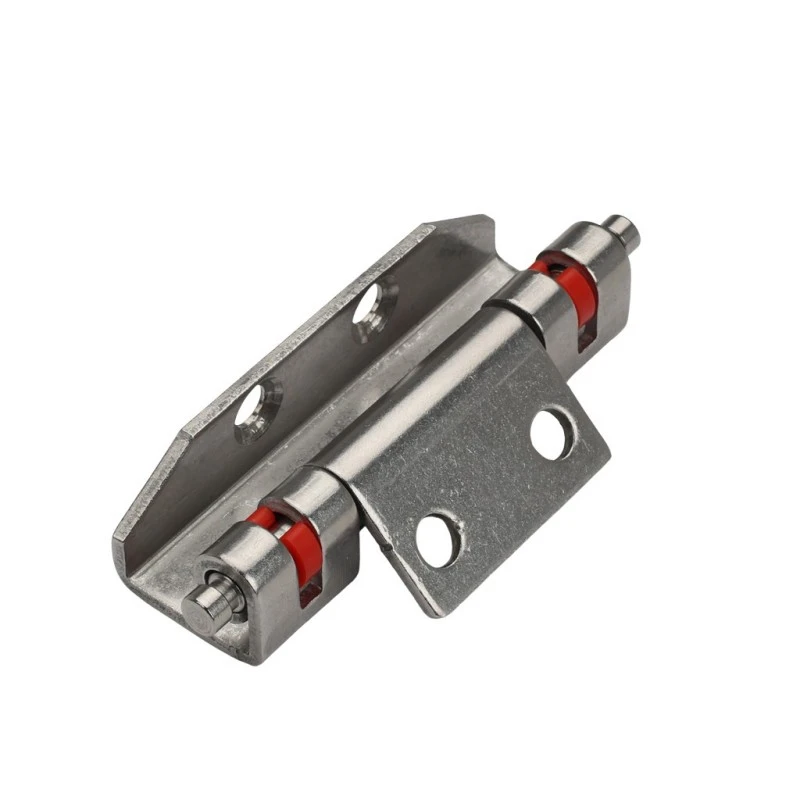

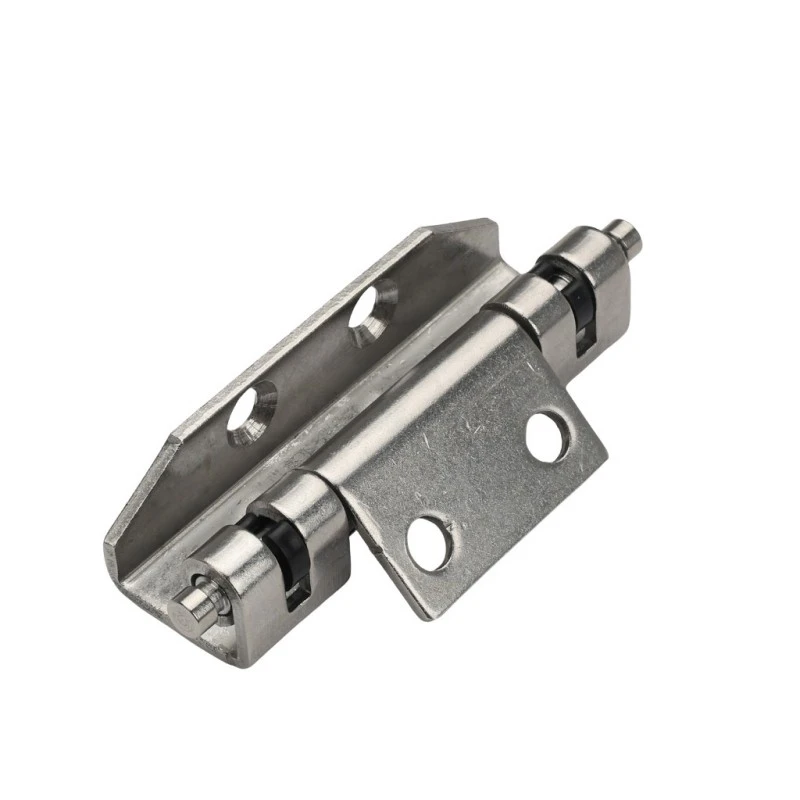

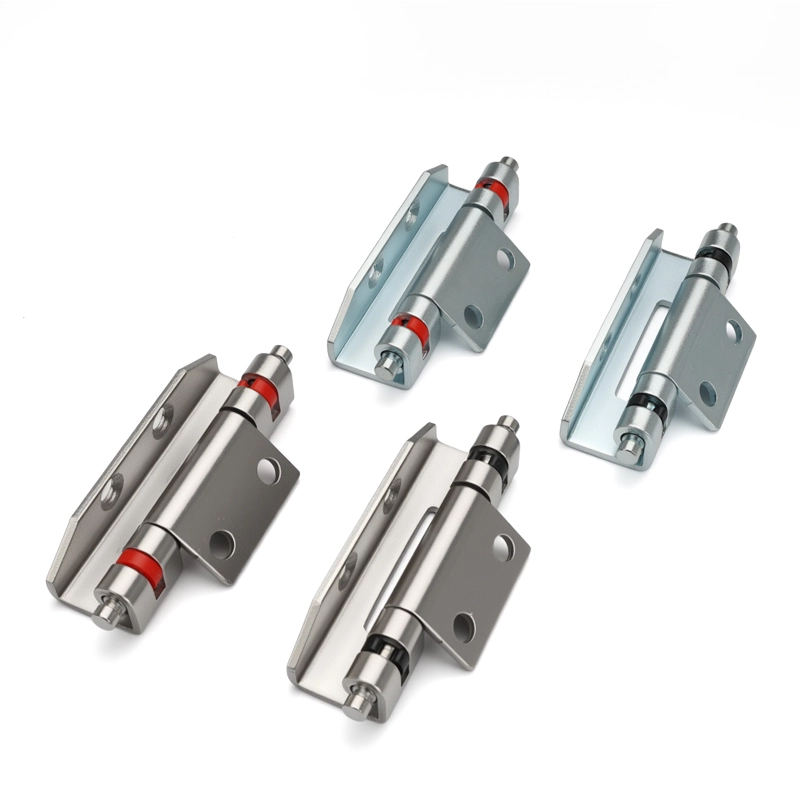

La cerniera in acciaio inossidabile completamente nascosta ha una lunghezza complessiva di 80 mm, con il corpo della cerniera che corre per 40 mm e una luce interna di 25 mm tra le due estremità del cilindro. Il diametro della canna è Φ6 mm e le due sezioni della canna si estendono ciascuna verso l'esterno dal corpo centrale, conferendo alla cerniera il suo caratteristico profilo a manubrio. Il gruppo del morsetto si trova alle estremità del cilindro ed è ciò che mantiene la cerniera agganciata al canale del telaio della porta.

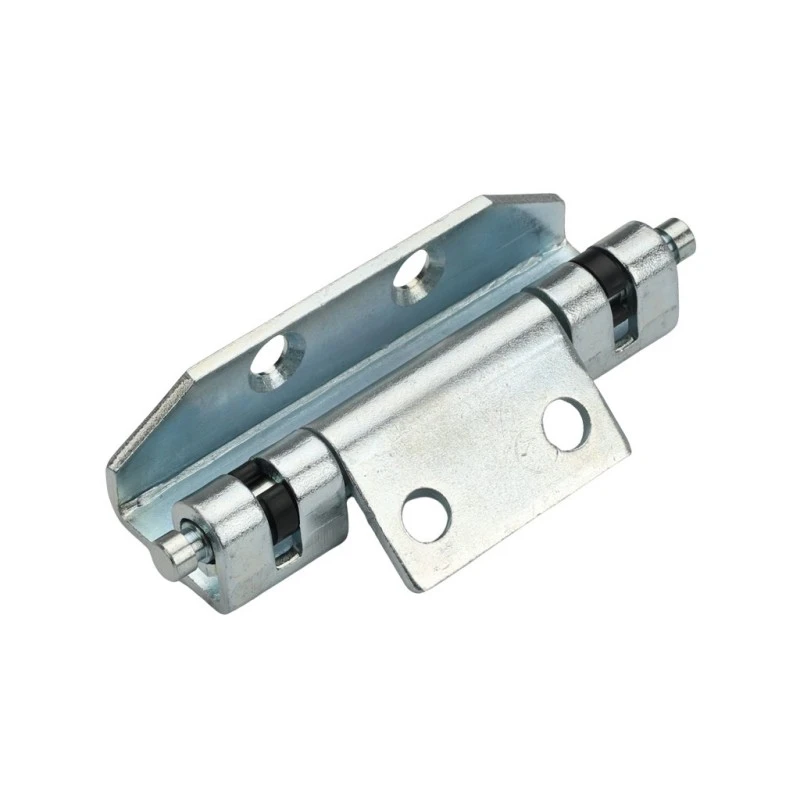

La piastra di montaggio della cerniera in acciaio inossidabile completamente nascosta misura 39 mm di altezza e 25 mm di larghezza, con due fori di montaggio Φ7 mm distanziati di 12 mm dal bordo. Il lato del telaio presenta una profondità totale di 18,5 mm con una base di 12,5 mm, due fori a botte di Φ6 mm e un incavo svasato di ≥ 11,5 mm. Il perno di bloccaggio da Φ6,5 mm si trova a 2,5 mm di sporgenza dalla faccia della foglia con una lunghezza di impegno di 20 mm.

Installazione e montaggio

La cerniera in acciaio inossidabile completamente nascosta viene installata mediante saldatura: la piastra di montaggio è saldata al pannello della porta e il corpo della cerniera si innesta nel canale del telaio durante l'assemblaggio. L'apertura a 90° fa sì che la porta oscilli ad angolo retto rispetto alla facciata dell'armadio, soddisfacendo i requisiti di accesso standard per la maggior parte delle configurazioni di armadi di distribuzione e controllo.

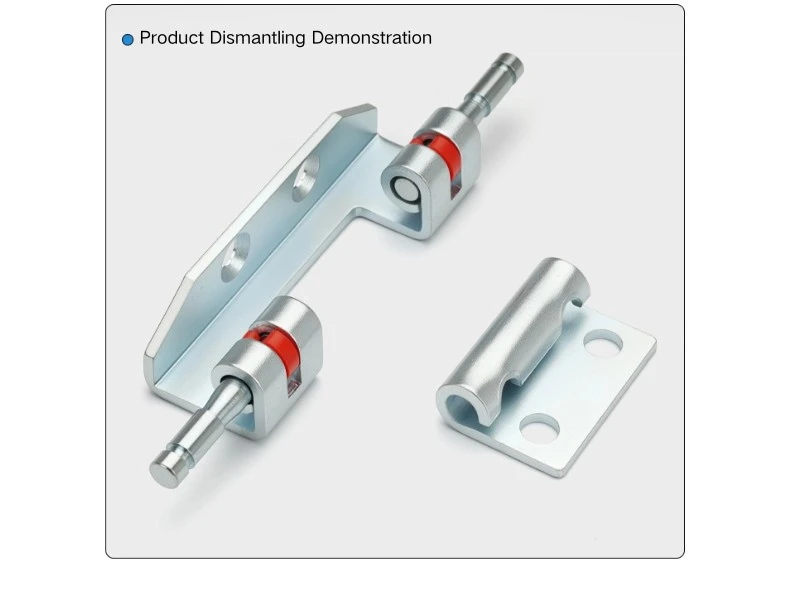

Una volta saldata, la cerniera in acciaio inossidabile completamente nascosta è incassata nel profilo del telaio in modo che il gruppo cilindro e morsetto siano nascosti dall'esterno. Il meccanismo di bloccaggio su ciascuna estremità del cilindro blocca la cerniera nel canale del telaio e può essere rilasciato per rimuovere la porta quando necessario. Questo impegno nascosto è anche ciò che rende la cerniera compatibile con i sistemi di telai per mobili Rittal, dove la geometria del canale si adatta a questo tipo di montaggio della cerniera ad incasso.

Opzioni di materiali e morsetti

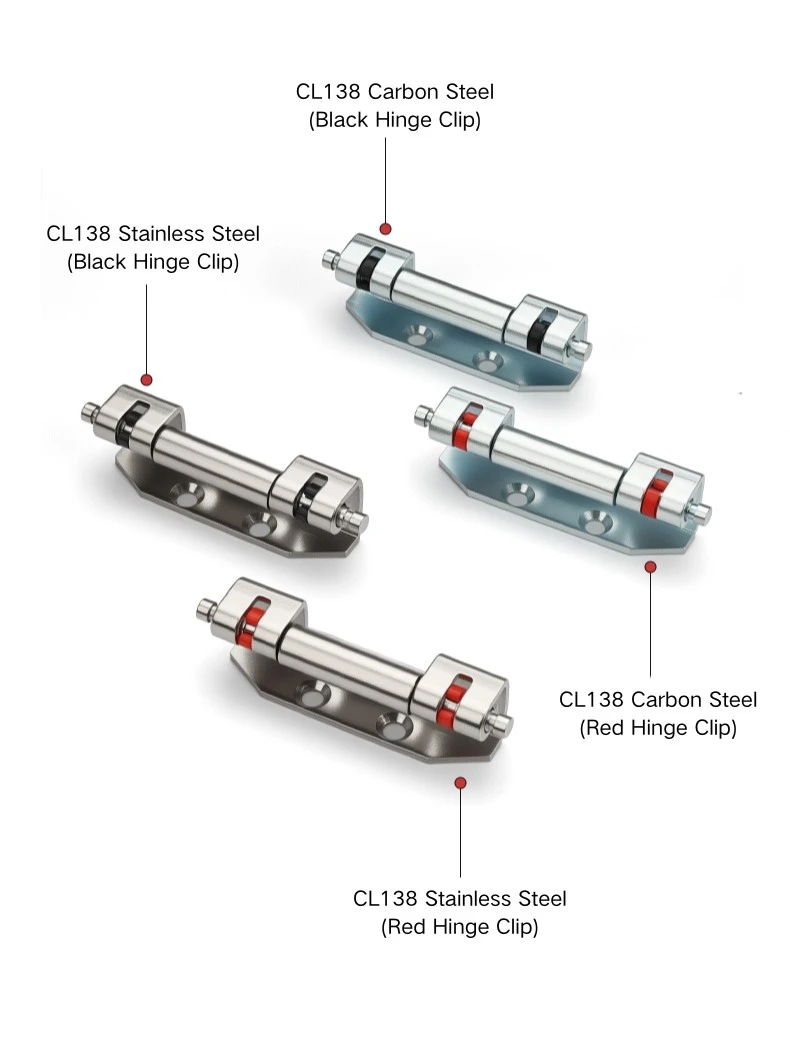

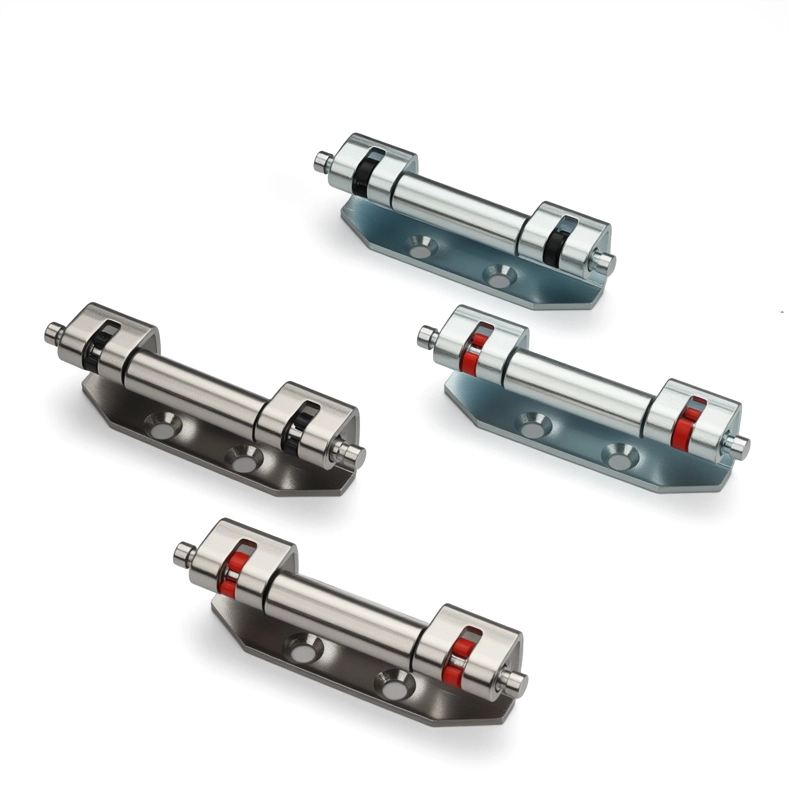

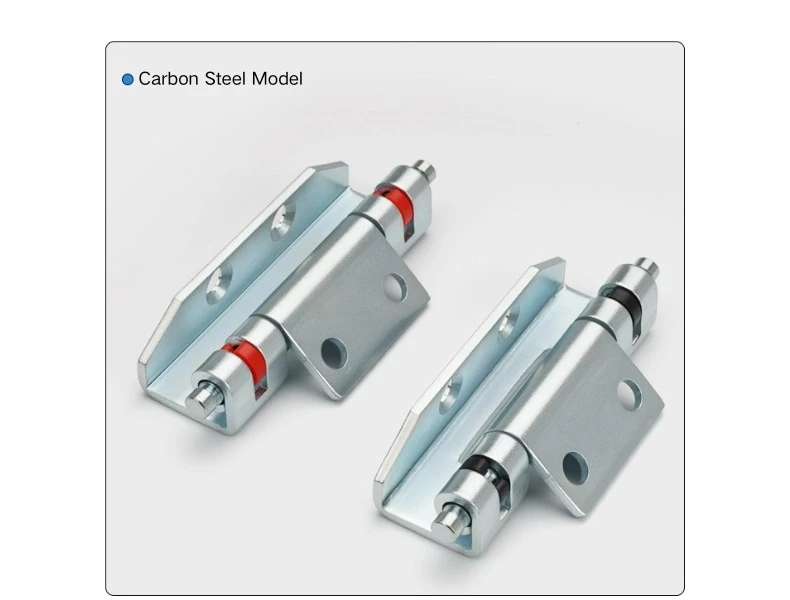

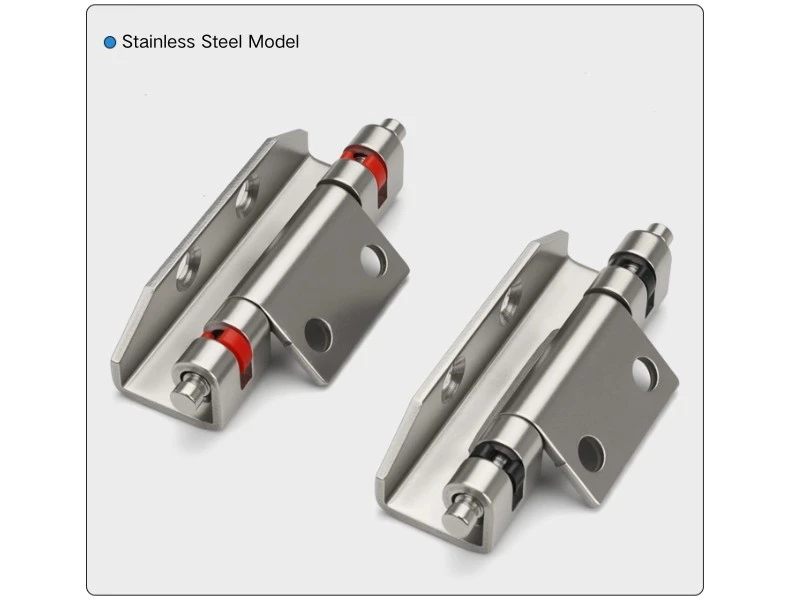

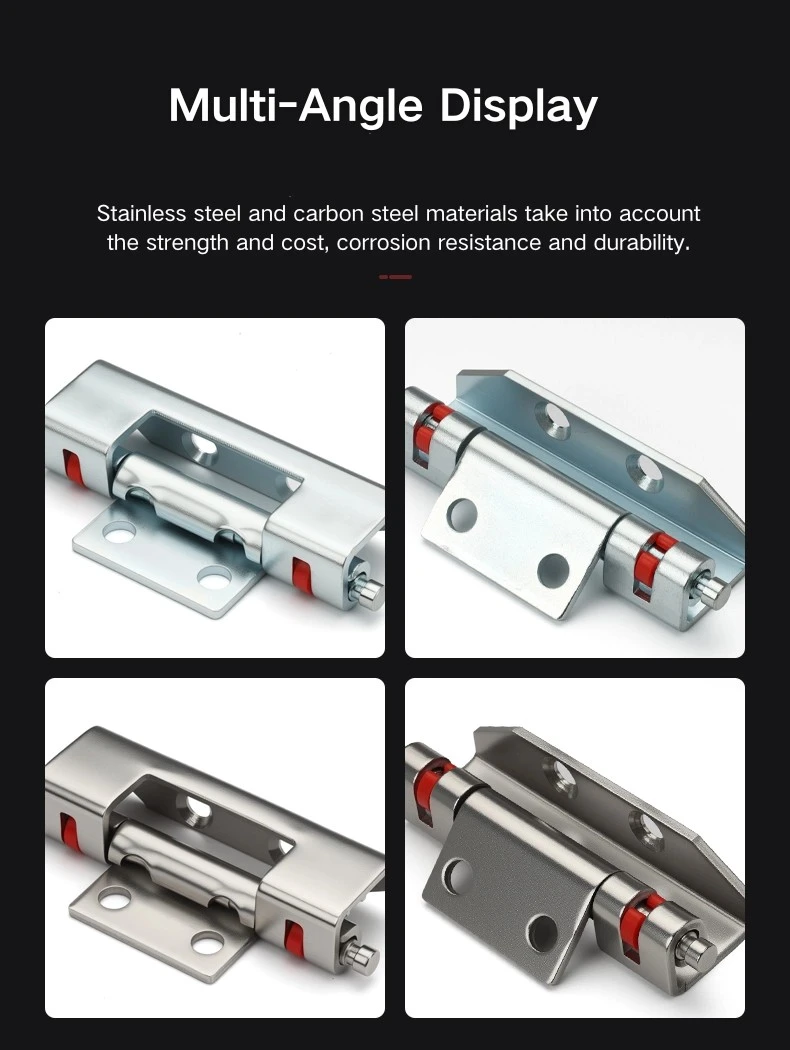

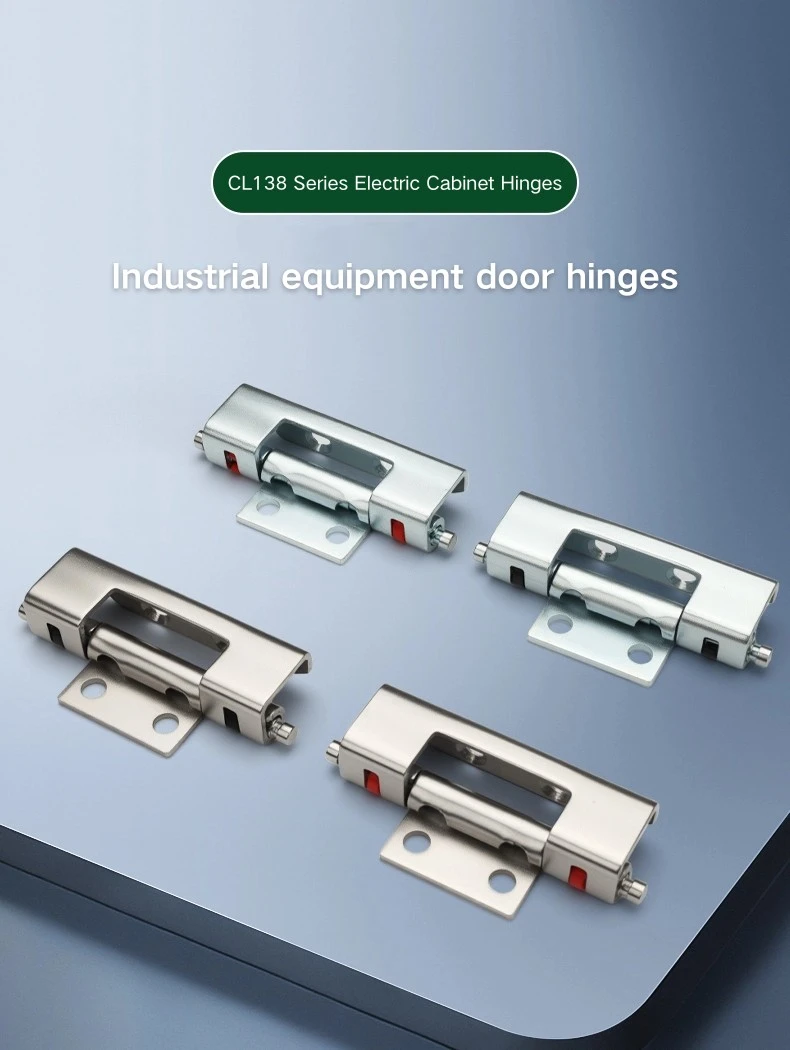

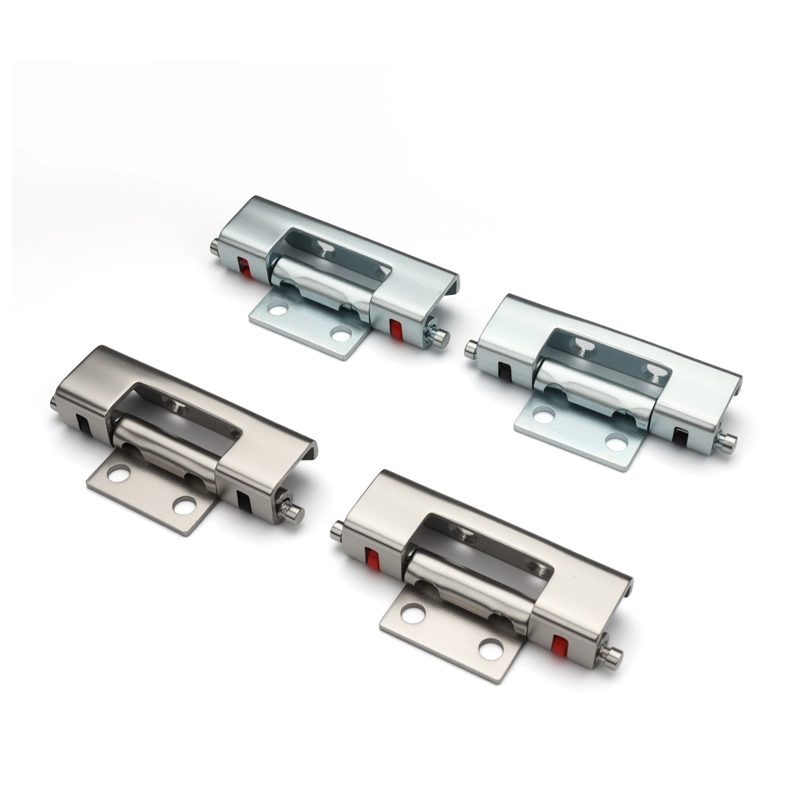

La cerniera in acciaio inossidabile completamente nascosta è disponibile in acciaio al carbonio e acciaio inossidabile, con morsetto di colore nero o rosso su entrambi i materiali: quattro varianti in totale. La versione in acciaio inossidabile è la soluzione migliore per involucri in spazi umidi, installazioni esterne o ambienti in cui la resistenza alla corrosione è importante nel tempo. L'acciaio al carbonio è adatto alle applicazioni di armadietti per interni asciutti in cui i requisiti di finitura sono più standard.

Il colore del morsetto sulla cerniera in acciaio inossidabile completamente nascosta (nero o rosso) è una distinzione estetica senza alcuna differenza di materiale o capacità di carico tra i due. I morsetti rossi vengono talvolta utilizzati come indicatore visivo su linee di armadi specifici o per differenziare le posizioni delle cerniere su armadi a più porte; i morsetti neri sono quelli predefiniti più comuni. In ogni caso, le prestazioni sono identiche.

Scenari applicativi

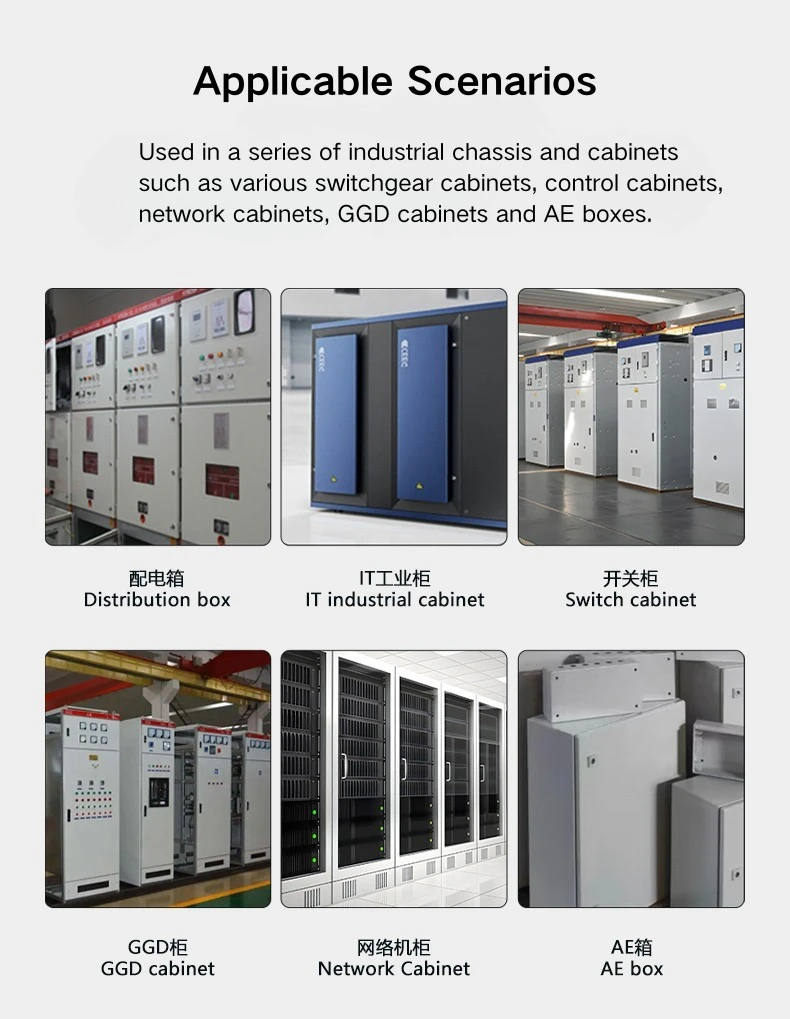

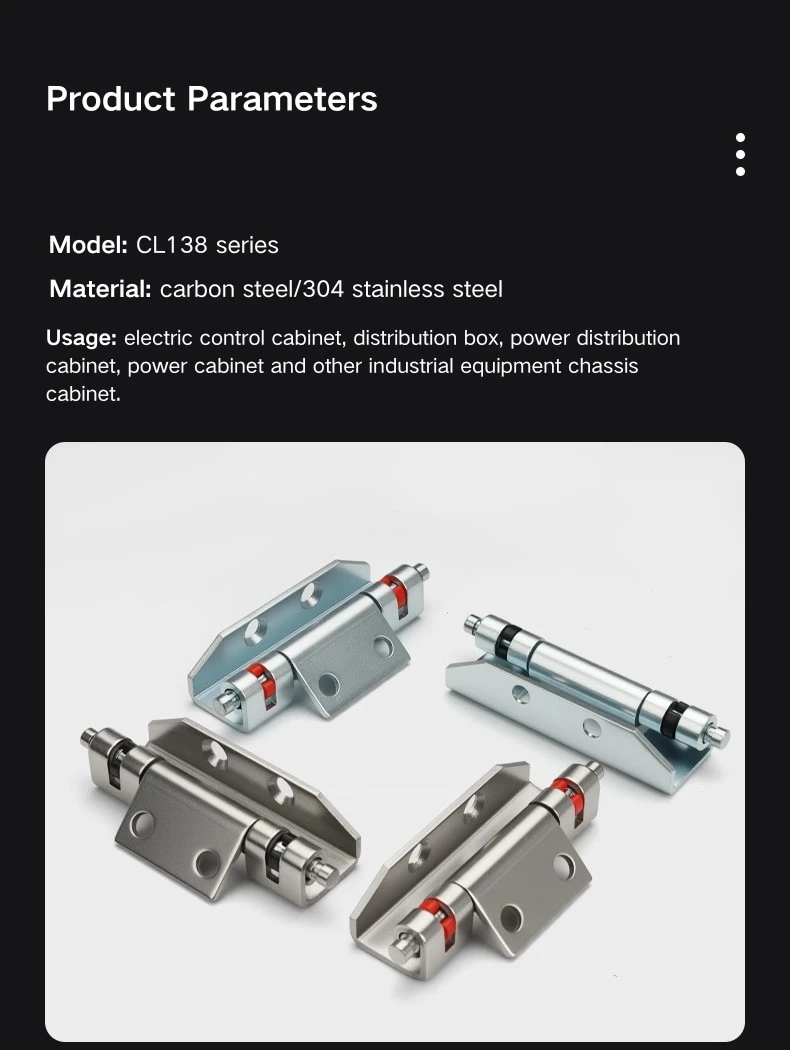

La cerniera in acciaio inossidabile completamente nascosta viene utilizzata su armadi di distribuzione, involucri di apparecchiature di controllo e pannelli di comando dove è necessaria una porta esterna a filo e priva di hardware. Il profilo completamente nascosto mantiene la cerniera nascosta alla vista quando la porta è chiusa, il che si adatta agli armadi installati in posizioni visibili (sale server, sale di controllo o spazi di pubblica utilità) dove l'hardware della cerniera esposto sembrerebbe fuori posto.

La compatibilità con i telai degli armadi Rittal rende la cerniera in acciaio inossidabile completamente nascosta un'opzione semplice e immediata per i produttori o gli integratori che già lavorano con quel sistema di telaio. La variante in acciaio inossidabile soddisfa i requisiti di corrosione degli involucri per esterni o ad alta umidità, mentre l'opzione in acciaio al carbonio copre la maggior parte degli armadi di distribuzione per interni standard in cui i costi e le condizioni ambientali sono moderati.

Domande frequenti

Q1: Quali varianti sono disponibili per il CL138?

Il CL138 è disponibile in quattro varianti: acciaio al carbonio con morsetto nero, acciaio al carbonio con morsetto rosso, acciaio inossidabile con morsetto nero e acciaio inossidabile con morsetto rosso. Il colore del morsetto è solo estetico: non esiste alcuna differenza funzionale tra nero e rosso.

Q2: Qual è l'angolo di apertura del CL138?

La cerniera nascosta CL138 si apre a 90°, coprendo i requisiti di accesso standard per le porte degli armadi di distribuzione e degli armadi di controllo.

Q3: Come viene installato il CL138?

Il CL138 è saldato: la piastra di montaggio è saldata al pannello della porta durante la fabbricazione dell'armadio e il corpo della cerniera si innesta nel canale del telaio. Non è disponibile l'opzione di montaggio a vite per questo modello.

Q4: Il CL138 è compatibile con gli armadi Rittal?

Sì, la cerniera a scomparsa CL138 è compatibile con i telai dei mobili Rittal. La geometria dell'innesto del canale della cerniera si adatta al profilo del telaio Rittal.

Q5: Cosa indicano i colori dei morsetti?

I morsetti neri e rossi sono solo varianti di colore: il materiale e la capacità di carico sono gli stessi per entrambi. Il rosso viene talvolta utilizzato come indicatore visivo per differenziare le posizioni delle cerniere o le linee del mobile; il nero è la scelta predefinita più comune.

Q6: Quale materiale dovrei scegliere per le recinzioni da esterno?

La versione in acciaio inossidabile del CL138 è la scelta giusta per involucri esterni, ambienti umidi o installazioni in cui la resistenza alla corrosione è un requisito a lungo termine. L'acciaio al carbonio è adatto alle applicazioni standard degli armadi di distribuzione per interni.
