Cerniera del perno del Parlamento saldato

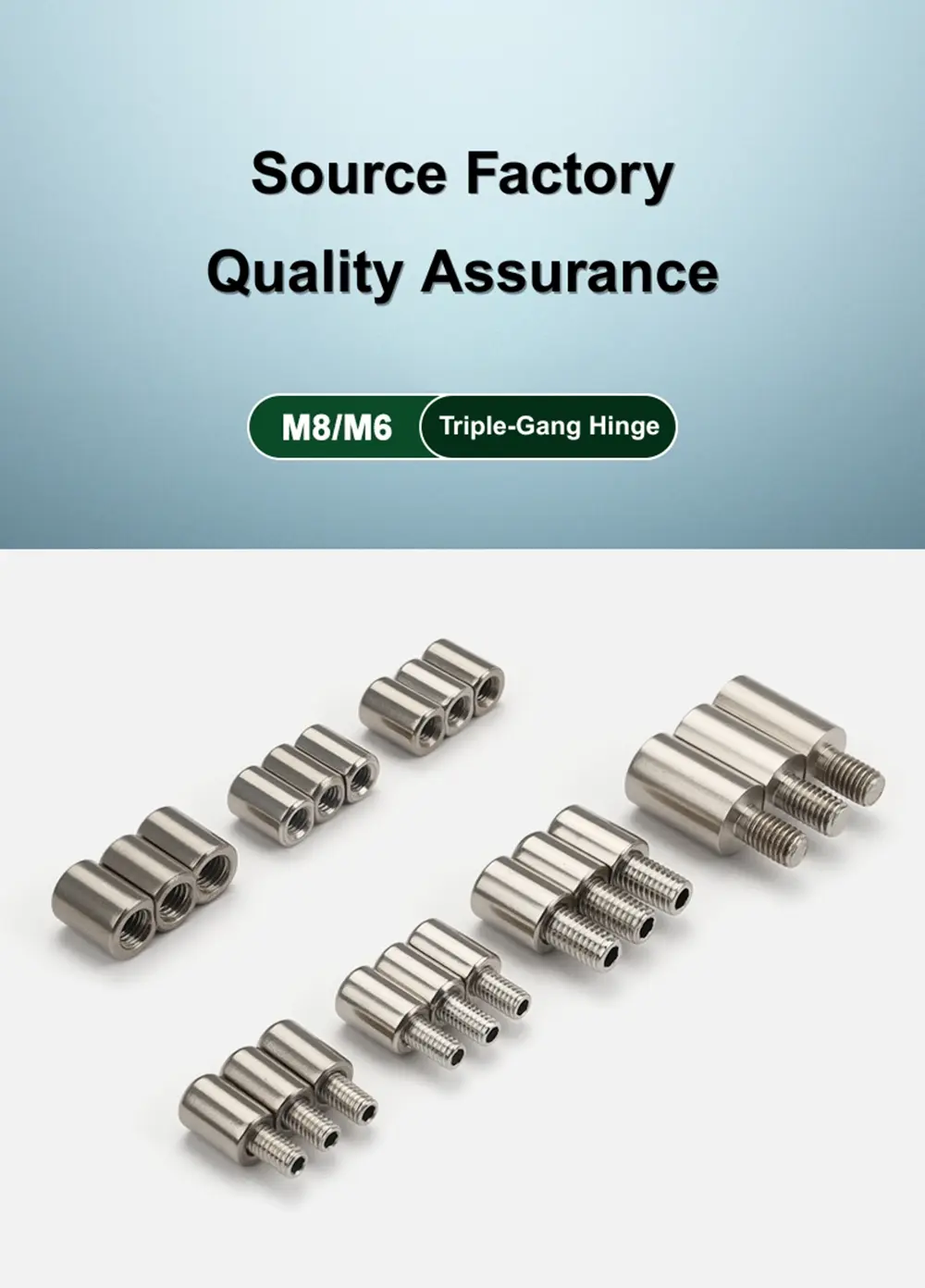

Opzioni del modello e tipi di filettatura

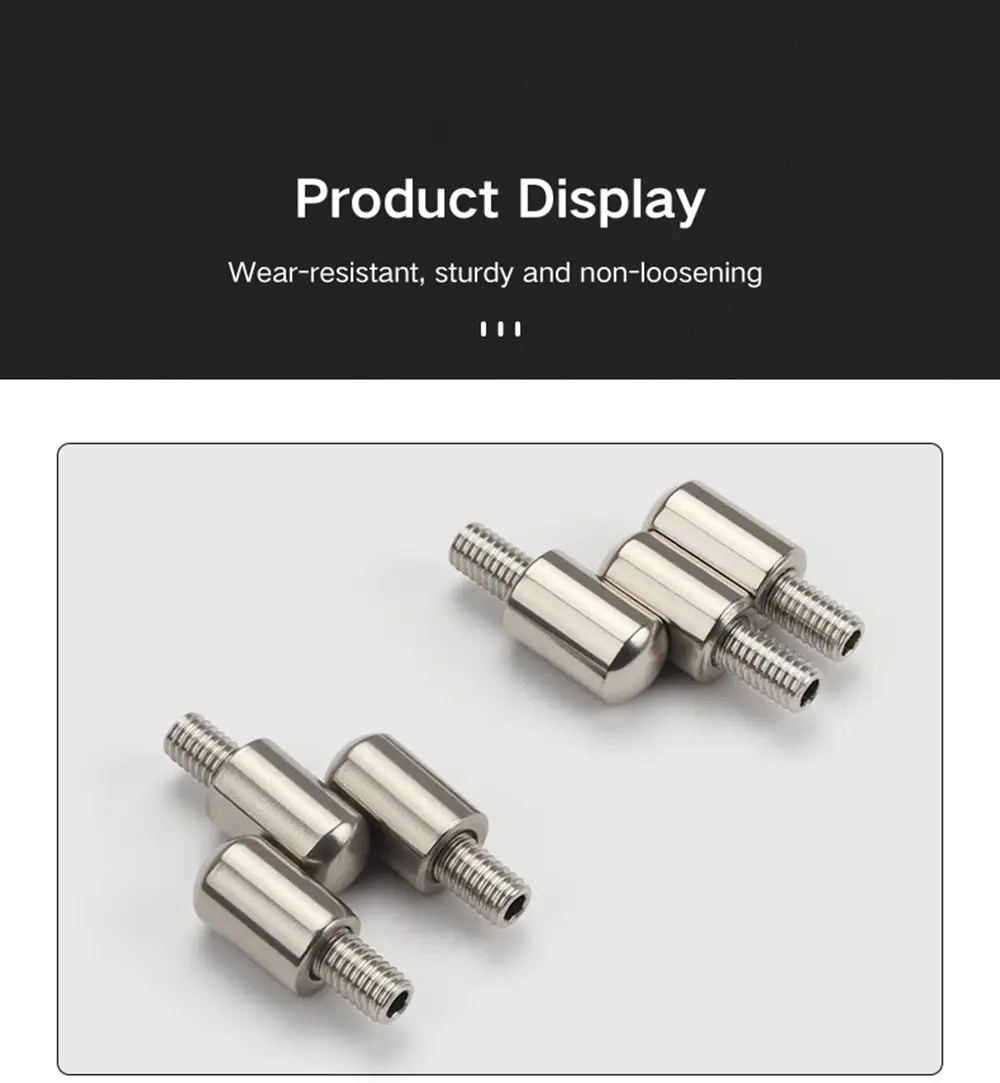

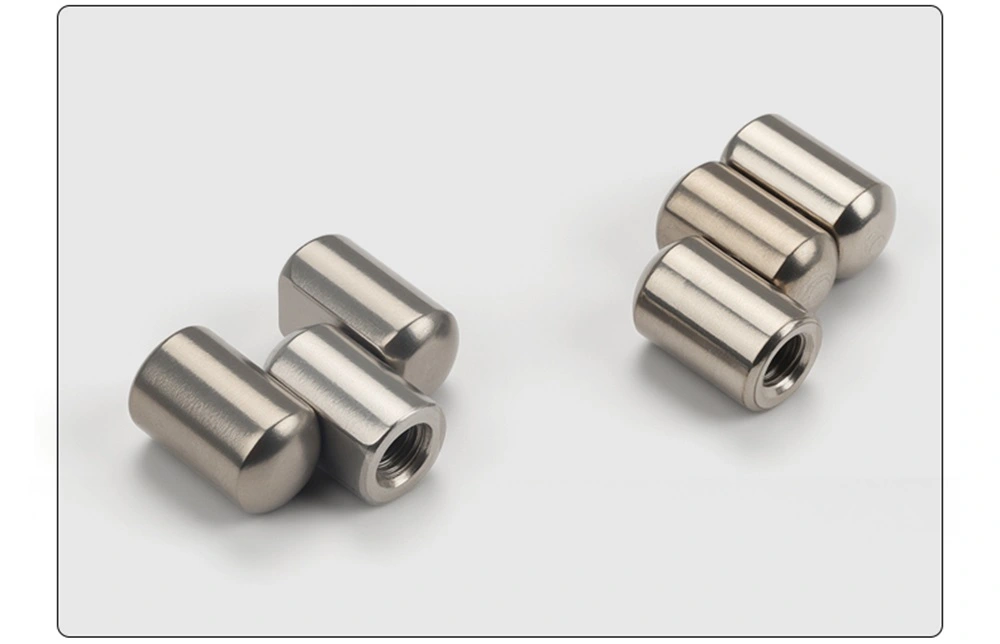

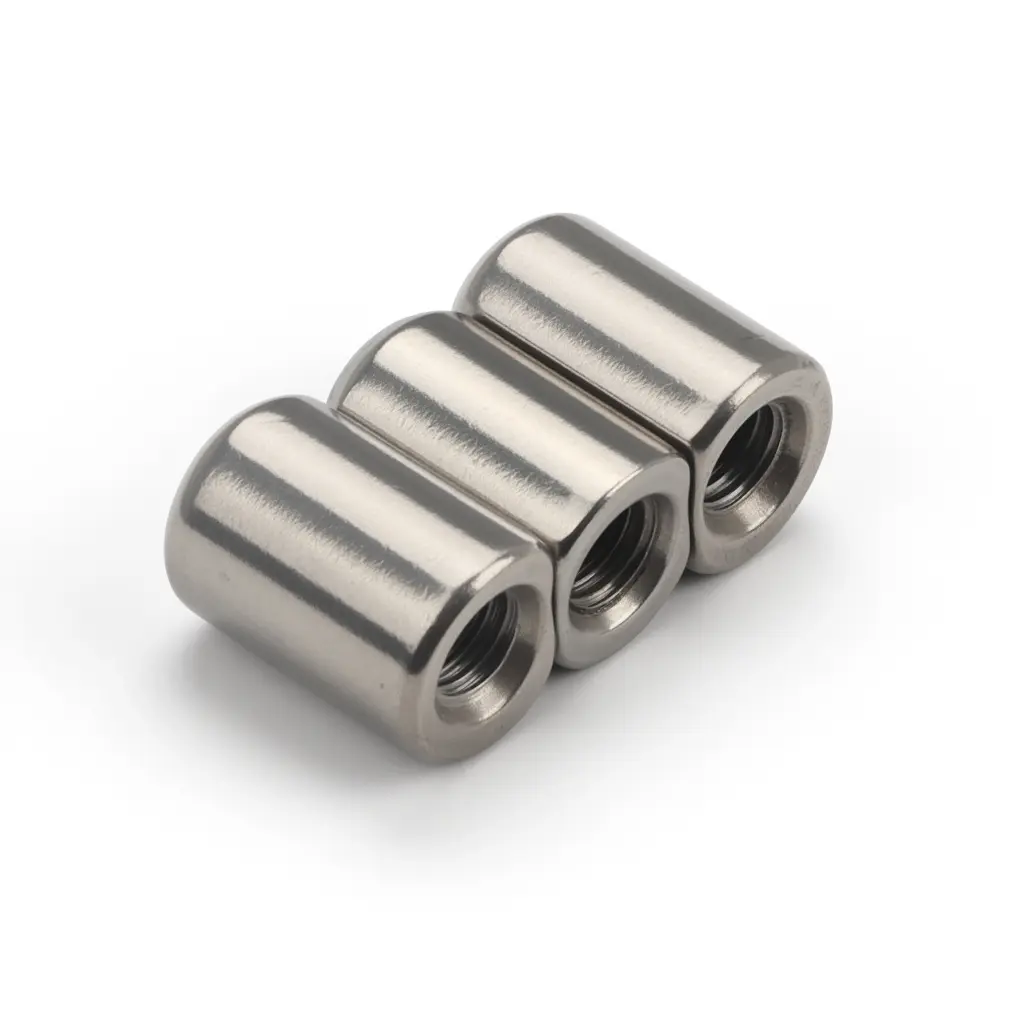

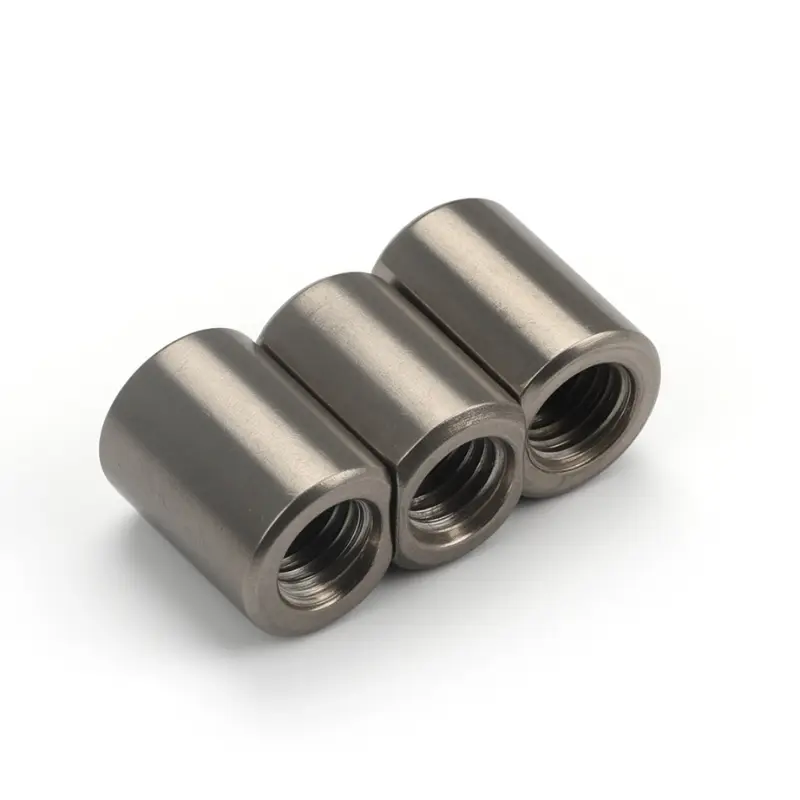

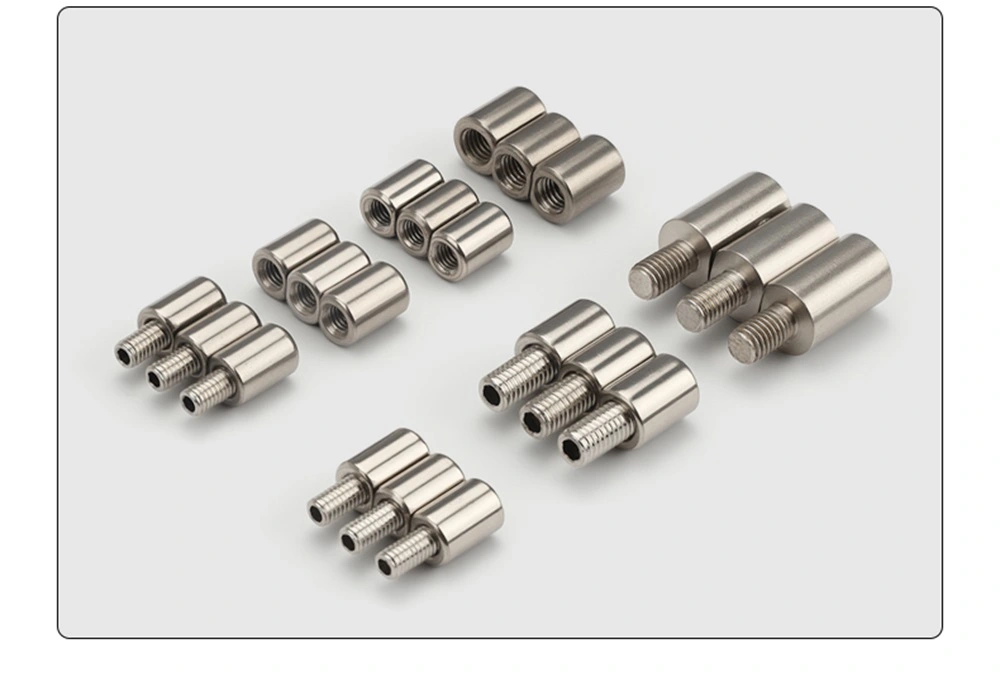

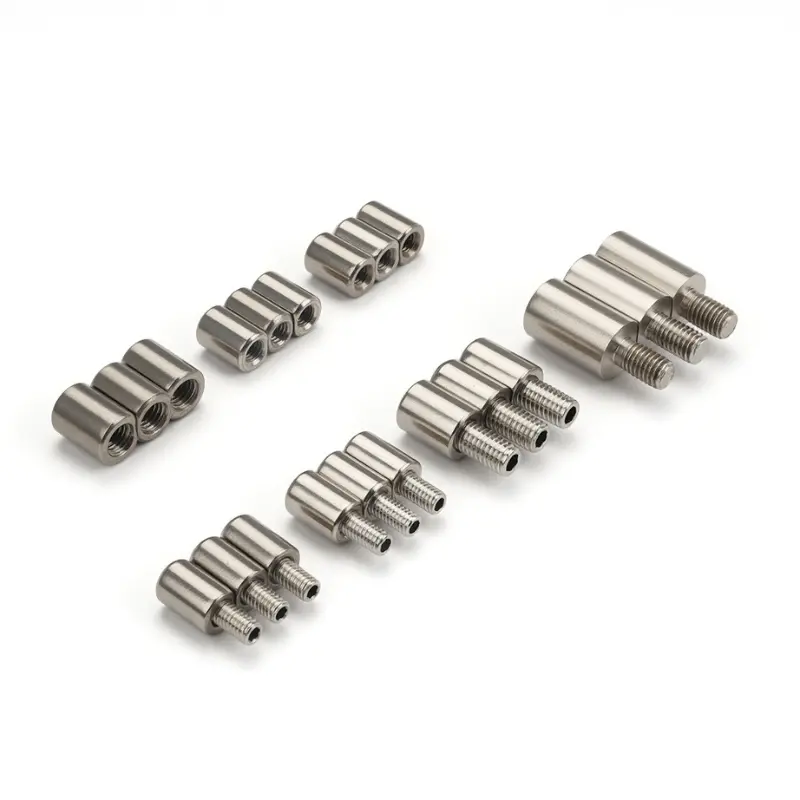

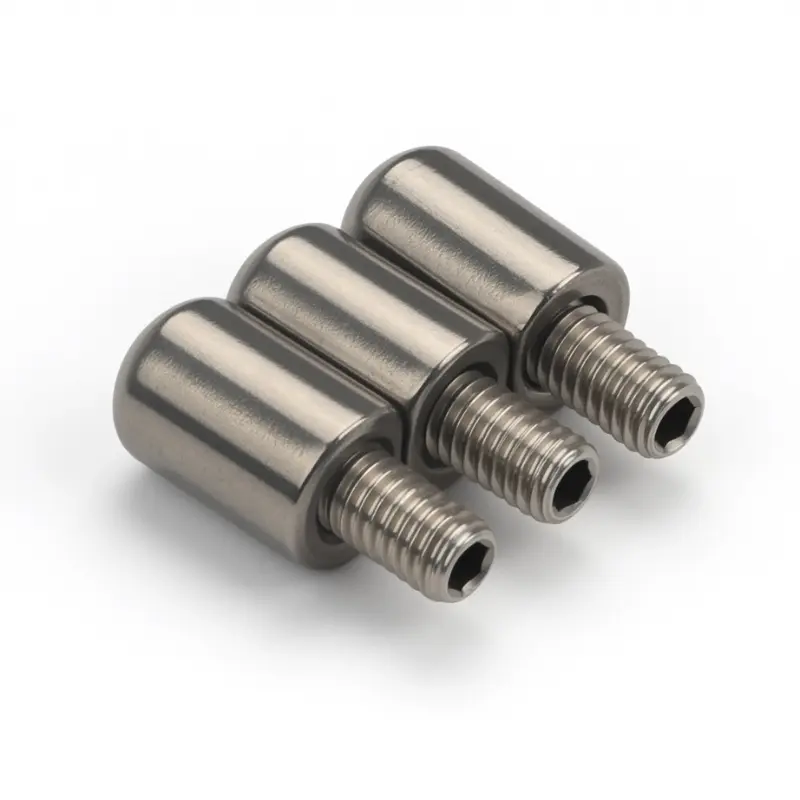

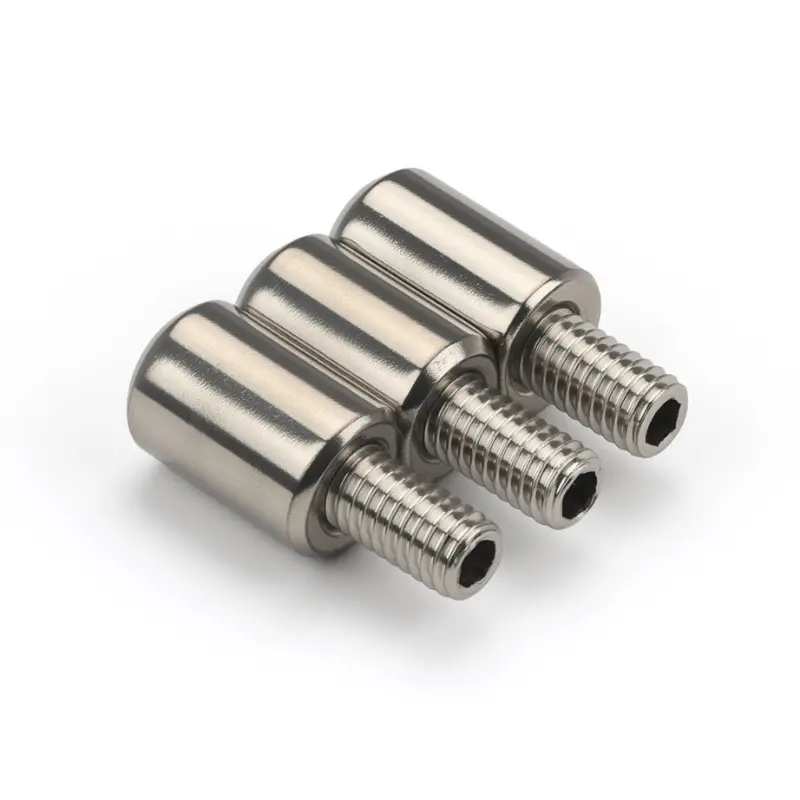

La cerniera a perno parlamentare saldata è disponibile nelle versioni con filettatura interna ed esterna nelle dimensioni M6 e M8. Il tipo con filettatura esterna è dotato di un perno filettato sporgente sull'estremità di montaggio che si inserisce direttamente in un foro filettato nel pannello o nel telaio della porta. Il tipo con filettatura interna è dotato di una presa filettata sull'estremità di montaggio che accetta un bullone dal lato del pannello. Entrambi si agganciano alla superficie di montaggio mediante filettatura e vengono quindi fissati mediante saldatura per un'installazione permanente e stabile.

All'interno della gamma di cerniere, il tipo integrato con filettatura esterna M6 e il tipo integrato con filettatura interna M6 sono le varianti con perno fisso: il perno fa parte del corpo della cerniera e non può essere rimosso. Tutte le altre varianti sono rimovibili, con un foro laterale attraverso la canna che consente di far scorrere fuori il perno quando è necessario staccare la porta. La variante con filettatura esterna M8×16 è l'opzione con perno più lungo della gamma, adatta a pannelli con maggiore profondità di montaggio.

Struttura e dimensioni

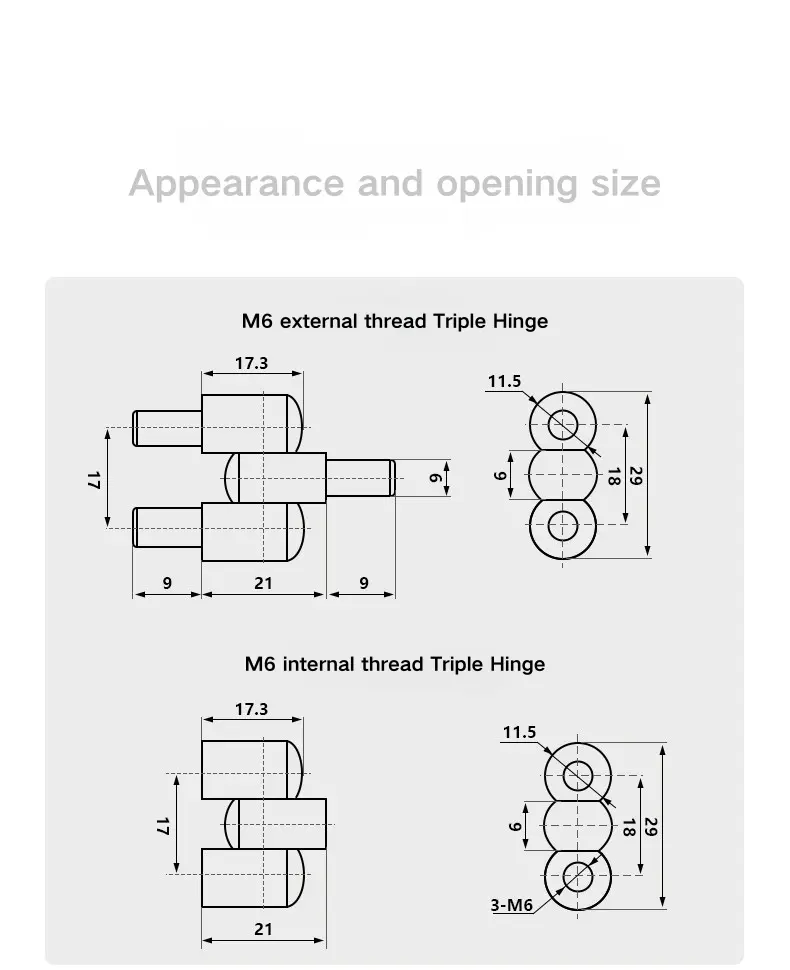

La cerniera a perno parlamentare saldata M6 ha una lunghezza complessiva di 17,3 mm con un'apertura centrale di 21 mm. La versione con filettatura esterna aggiunge estensioni dei perni da 9 mm su ciascuna estremità, per una larghezza totale di 39 mm. La tripla canna misura 29 mm di altezza totale attraverso tre sezioni da 9 mm, 18 mm e il fuso a snodo superiore, con una larghezza della canna di 11,5 mm e un diametro del perno di 6 mm.

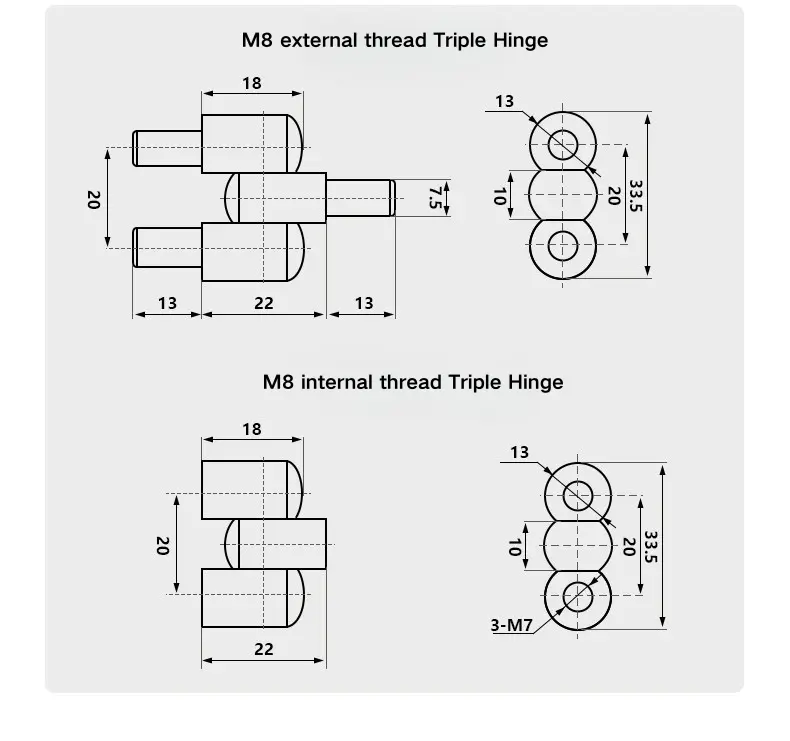

La cerniera a perno M8 è proporzionalmente più grande, con una lunghezza del corpo di 18 mm e un'apertura centrale di 22 mm. La versione con filettatura esterna aggiunge estensioni dei perni da 13 mm su ciascun lato per una larghezza totale di 48 mm. La tripla pila di canne ha un'altezza totale di 33,5 mm su tre sezioni - 10 mm, 20 mm e l'articolazione superiore - con una larghezza della canna di 13 mm e un diametro del perno di 7,5 mm. La variante con filettatura interna M8 utilizza prese filettate 3×M7.

Installazione e configurazione dei pin

La cerniera girevole saldata del Parlamento viene installata infilando il perno o l'estremità della presa nel pannello della porta o nel punto di montaggio del telaio, quindi saldando per fissare la posizione in modo permanente. Questa combinazione di impegno della filettatura e saldatura fornisce un montaggio sicuro che gestisce sia il carico rotazionale del movimento della porta sia qualsiasi forza laterale sulla cerniera durante l'uso.

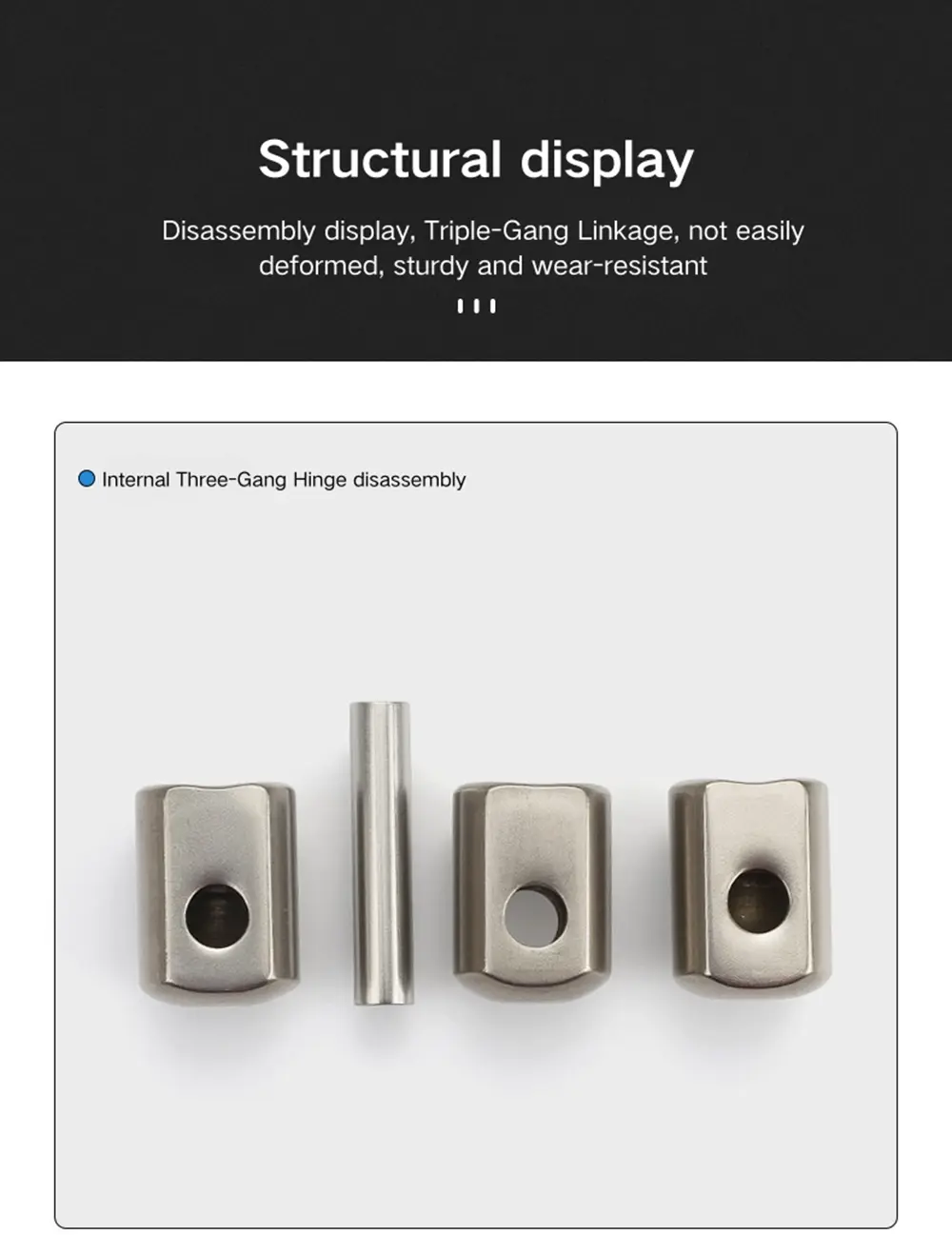

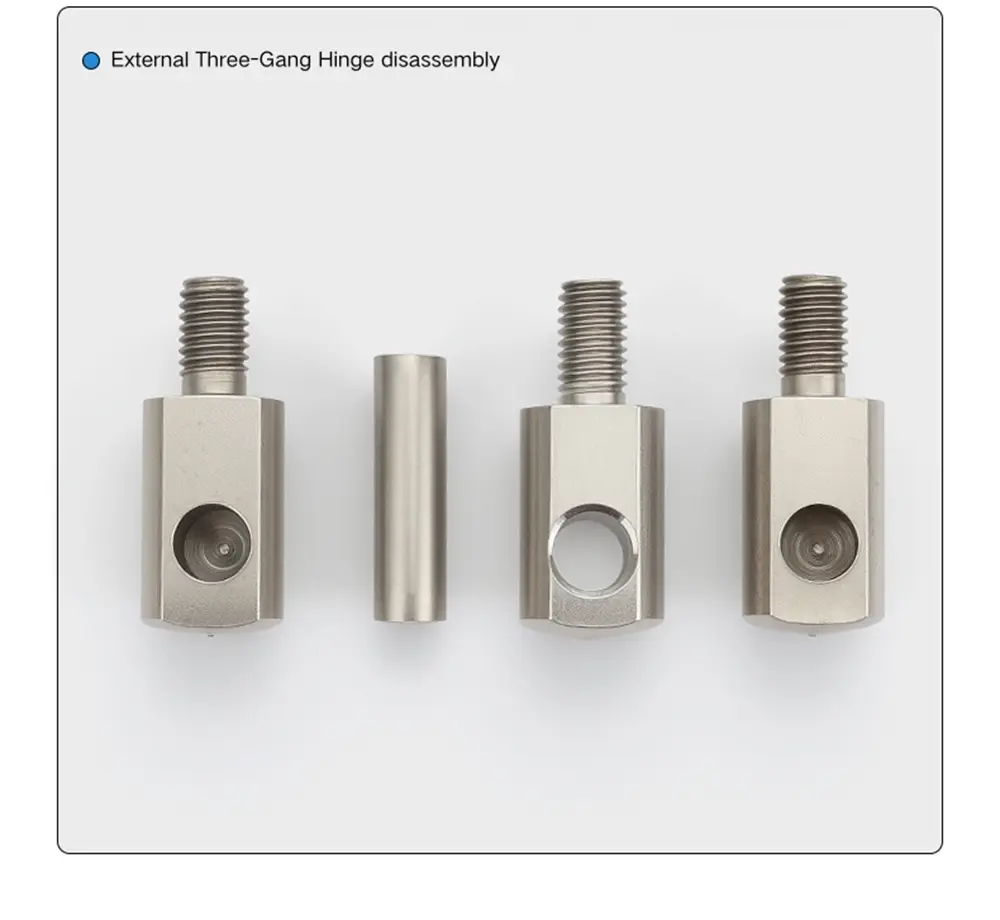

Per le versioni rimovibili di questa unità, il perno esce attraverso un foro laterale nel corpo della canna e può essere estratto per sganciare la porta dal telaio senza disturbare il supporto saldato. Le versioni integrate non hanno foro laterale; il perno è fissato all'interno del cilindro e la cerniera non è predisposta per lo smontaggio della porta. La scelta tra integrato e rimovibile dipende dalla necessità o meno di rimuovere la porta durante la vita utile dell'armadio.

Materiale e finitura superficiale

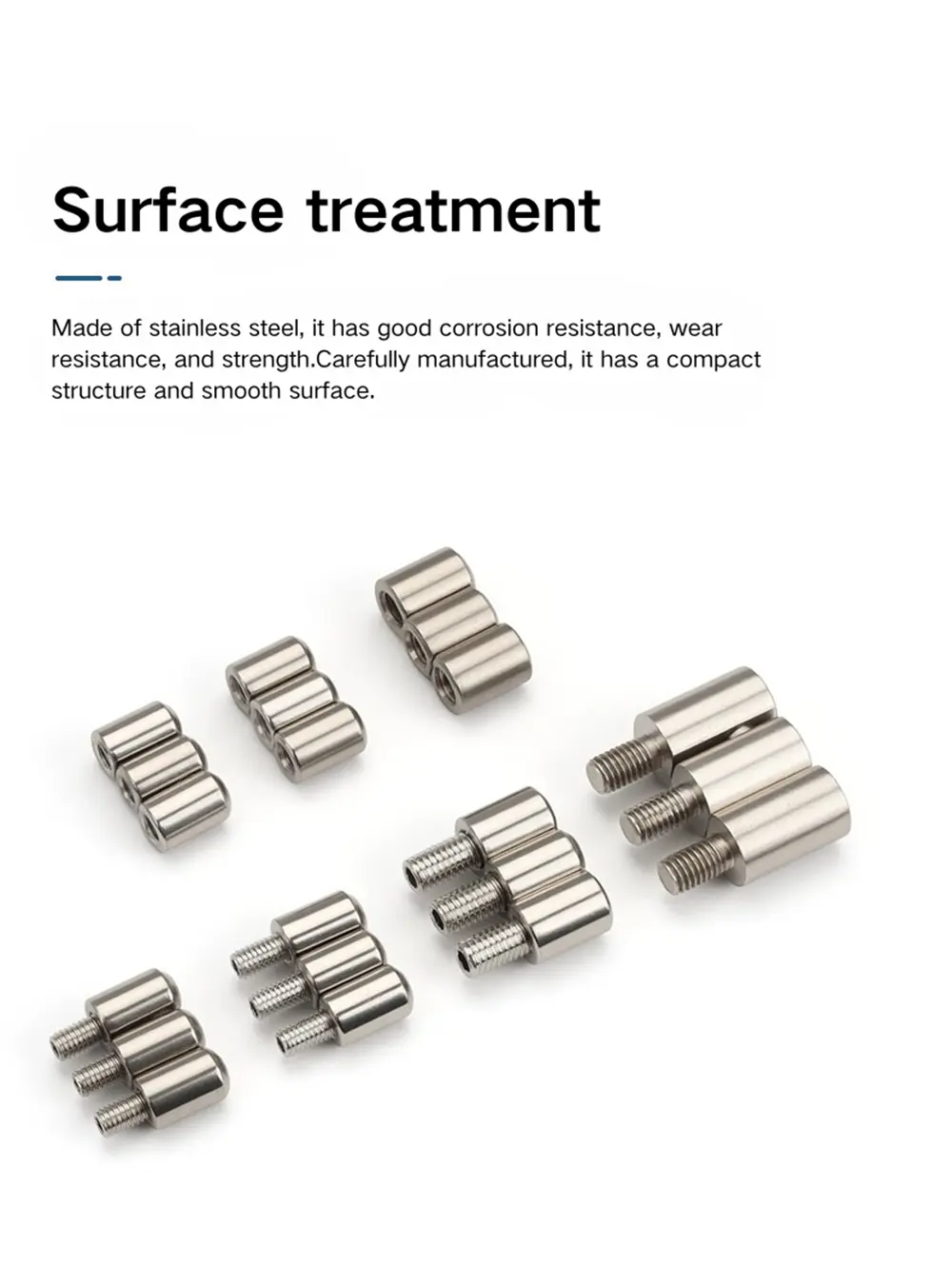

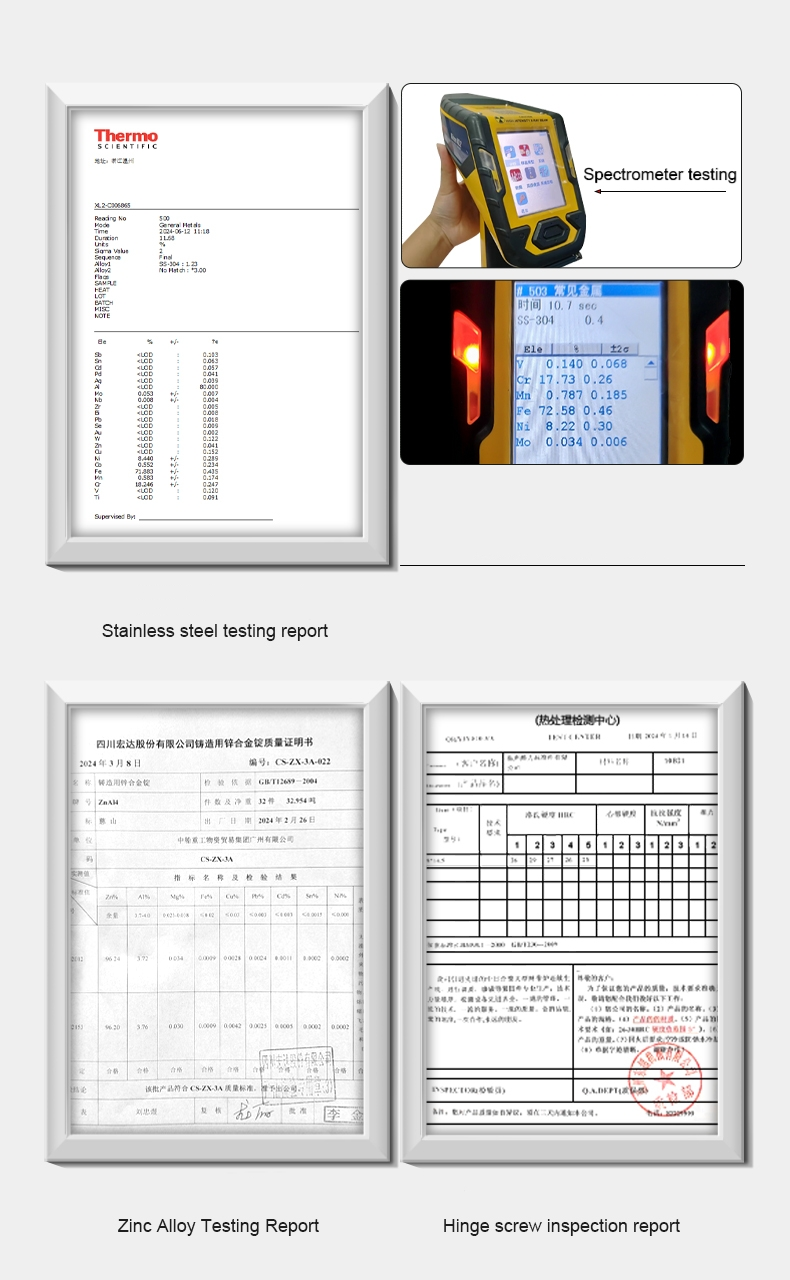

Questo modulare è disponibile in acciaio inossidabile 201 e 304, entrambi rifiniti con vibrolucidatura. Il processo di lucidatura vibrante rimuove sbavature e spigoli vivi e conferisce una superficie opaca uniforme e a bassa lucentezza: non è una finitura spazzolata o a specchio. Entrambi i gradi hanno lo stesso aspetto dopo la lucidatura; la differenza sta nella resistenza alla corrosione.

L'acciaio inossidabile 201 offre una discreta resistenza alla corrosione per armadi elettrici interni e applicazioni di pannelli di distribuzione in ambienti moderati ed è l'opzione più conveniente in tutta la gamma. La cerniera girevole Weld-On Parliament in acciaio inossidabile 304 è la scelta migliore per involucri esterni, ambienti umidi o installazioni in cui la resistenza alla corrosione a lungo termine è un requisito fisso. Entrambi sono disponibili per la maggior parte delle combinazioni di dimensioni della filettatura e configurazione dei pin della gamma.

Domande frequenti

Q1: Quali varianti sono disponibili in questa gamma di cerniere?

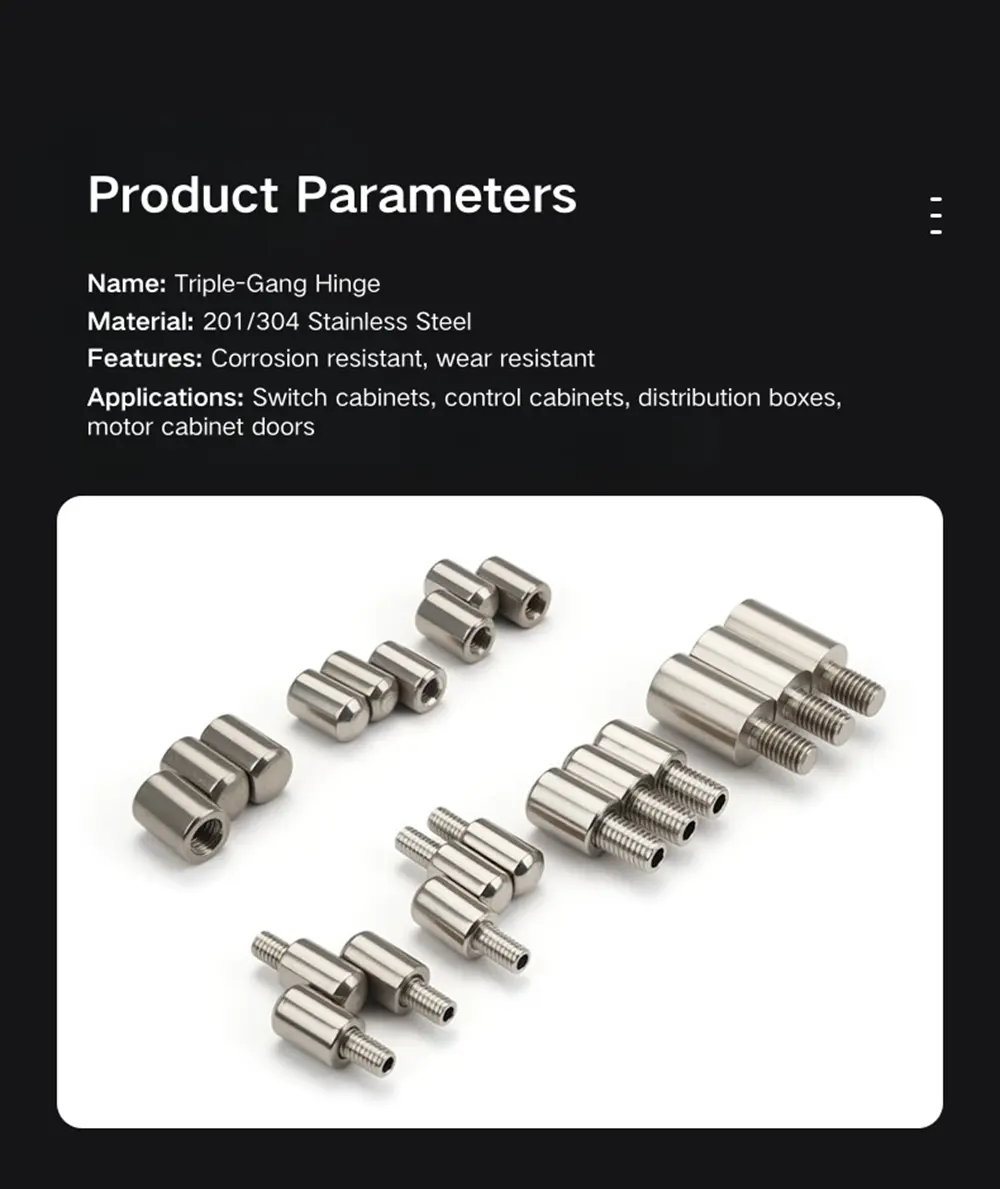

La gamma copre undici varianti: filettatura interna ed esterna nelle dimensioni M6 e M8, in acciaio inossidabile 201 e 304, in configurazioni con perno integrato e rimovibile. La filettatura esterna M8×16 è disponibile anche come opzione con perno esteso per il montaggio a pannello più profondo.

Q2: Qual è la differenza tra i tipi integrati e rimovibili?

Il tipo integrato ha un perno fisso: non può essere rimosso e la cerniera non è progettata per lo smontaggio della porta. Il tipo staccabile ha un foro di uscita laterale attraverso la canna; il perno scorre verso l'esterno per consentire il sollevamento della porta dal telaio senza attrezzi o disturbando il supporto saldato.

Q3: Qual è la differenza tra filettatura interna ed esterna?

La versione con filettatura esterna è dotata di un perno sporgente che si infila in un foro filettato nel pannello o nel telaio. La versione con filettatura interna ha una presa filettata che accetta un bullone dal lato del pannello. Entrambi vengono poi saldati in posizione dopo la filettatura per un'installazione permanente.

Q4: Come viene installata questa cerniera?

L'installazione prevede l'inserimento del perno o dell'estremità della presa nel pannello della porta o nel punto di montaggio del telaio, quindi la saldatura per fissare la cerniera in modo permanente. La combinazione di impegno della filettatura e saldatura mantiene la cerniera stabile sia sotto il carico rotatorio della porta che sotto le forze laterali.

Q5: Quali sono le dimensioni chiave per le versioni M6 e M8?

Il corpo della cerniera perno parlamentare saldata M6 è lungo 17,3 mm con un'apertura centrale di 21 mm e un diametro del perno di 6 mm. La tripla canna è alta 29 mm e larga 11,5 mm. La versione M8 ha un corpo da 18 mm, campata centrale da 22 mm, diametro del perno da 7,5 mm e un'altezza della canna da 33,5 mm con una larghezza di 13 mm.

Q6: Cos'è la lucidatura a vibrazione?

La lucidatura a vibrazione è un processo di burattatura che rimuove bave e spigoli vivi dalla superficie del pezzo, producendo una finitura opaca uniforme a bassa lucentezza. Non è una finitura spazzolata o a specchio. Entrambe le versioni in acciaio inossidabile 201 e 304 di questa cerniera passano attraverso lo stesso processo di lucidatura a vibrazione.

Q7: Quale grado di acciaio inossidabile dovrei scegliere?

L'acciaio inossidabile 201 è adatto alle applicazioni standard di armadi elettrici per interni e pannelli di distribuzione in cui l'esposizione alla corrosione è moderata. L'acciaio inossidabile 304 è la scelta migliore per involucri esterni, ambienti ad alta umidità o installazioni in cui la resistenza alla corrosione a lungo termine è un requisito difficile.
