Cerniera a Tripla Piega per Armadi Industriali

Chi acquista all'ingrosso cerniere per armadi industriali da Yitai Lock scoprirà che la cerniera a tripla piegatura per armadi industriali CL252 ha una sola dimensione, 38 × 37 mm: abbastanza compatta per porte di armadi più piccole dove una cerniera a grandezza naturale sembrerebbe fuori posto. La forma a tripla piegatura conferisce a ciascuna anta un profilo a gradini, che è ciò che consente alla cerniera di liberare il bordo della porta e il bordo del telaio senza incepparsi quando la porta oscilla. La canna da Φ5 mm attraversa tutte e tre le nocche e mantiene stabile il perno durante il regolare ciclo della porta.

Struttura e dimensioni

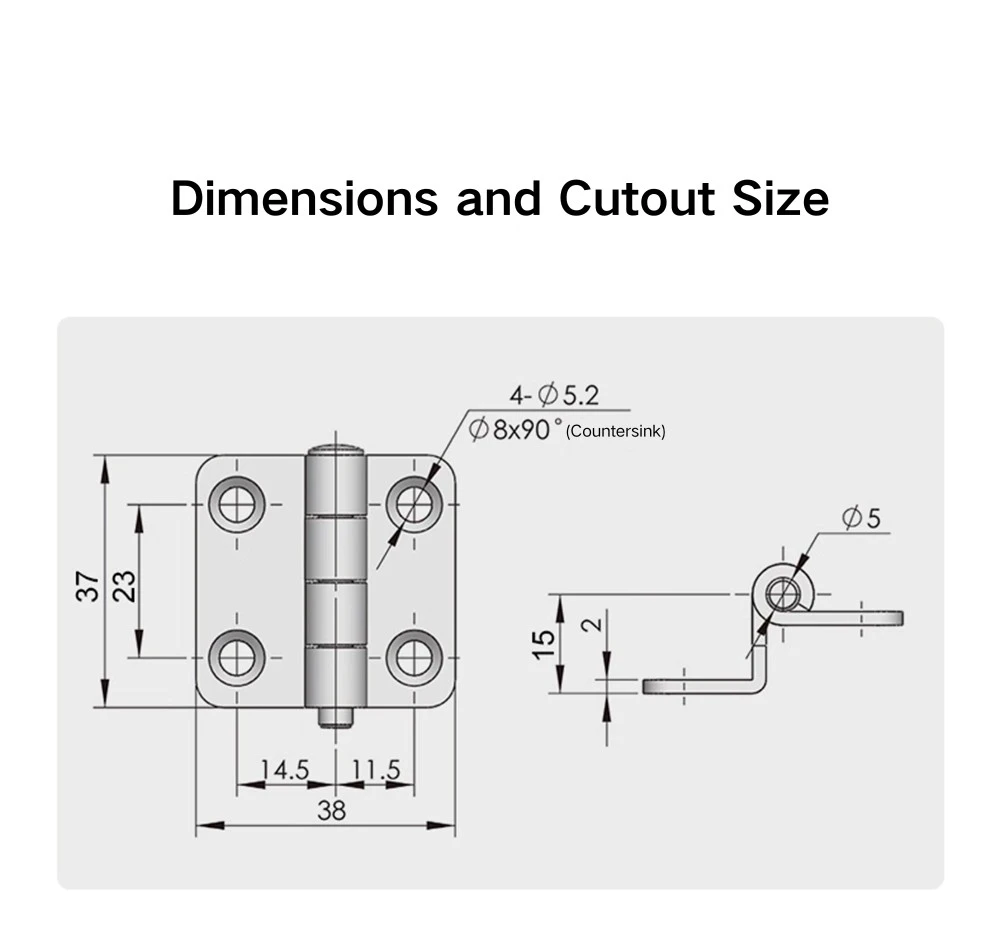

La cerniera a tripla piega per armadi industriali misura complessivamente 38 mm di larghezza e 37 mm di altezza, con un'apertura dell'articolazione di 23 mm al centro. Le due ante sono asimmetriche: l'anta più larga è di 14,5 mm e quella più stretta è di 11,5 mm – il che significa che la cerniera non è reversibile tra anta e telaio senza scambiare i lati. Il diametro del fusto è di Φ5 mm e il profilo laterale presenta un'altezza totale di 15 mm con un gradino di 2 mm in corrispondenza della piega, conferendo alla foglia la sua forma sfalsata.

Ciascuna anta della Cerniera a Tripla Piega per Armadi Industriali è dotata di due fori di montaggio: diametro Φ5,2 mm con svasatura Φ8×90°, per quattro punti di fissaggio in totale. Il profilo svasato consente alle viti a testa piatta di rimanere a filo con la superficie dell'anta, quindi non c'è nessun hardware che sporge dalla faccia della cerniera dopo l'installazione. La lunghezza delle viti deve essere selezionata in base allo spessore del pannello della porta e del telaio nella posizione di montaggio.

Trattamento superficiale e materiale

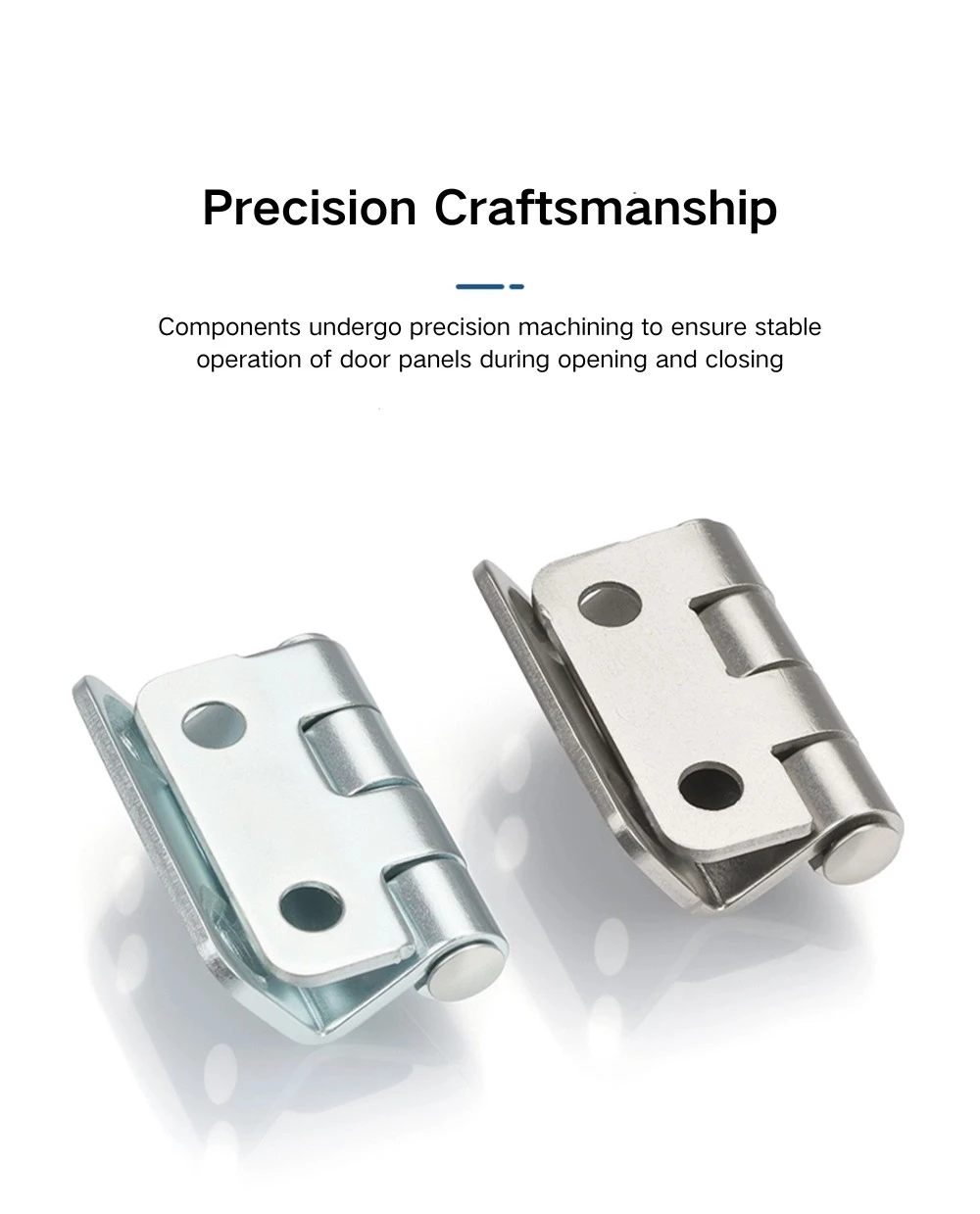

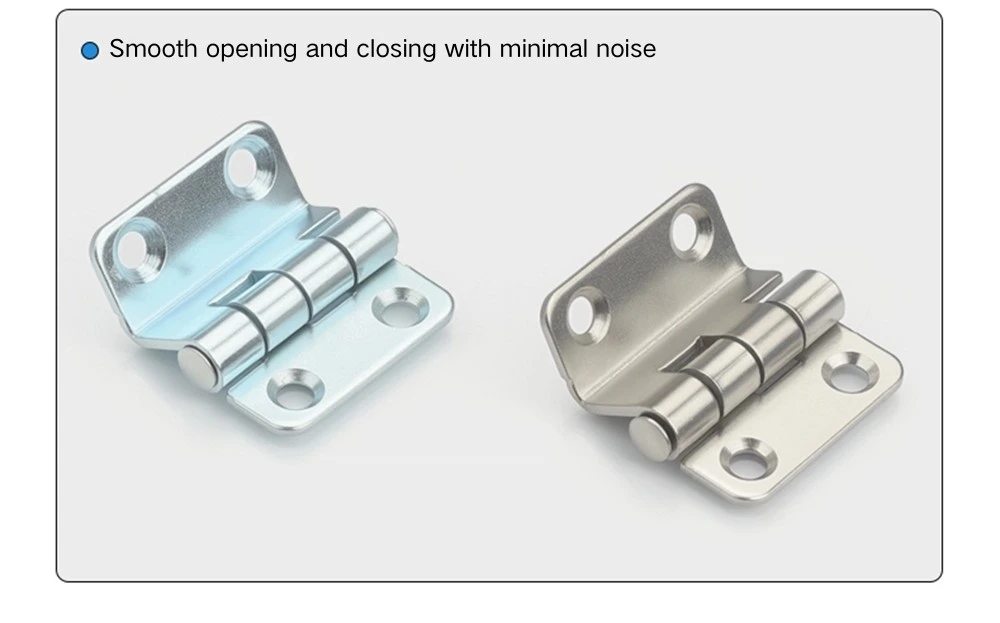

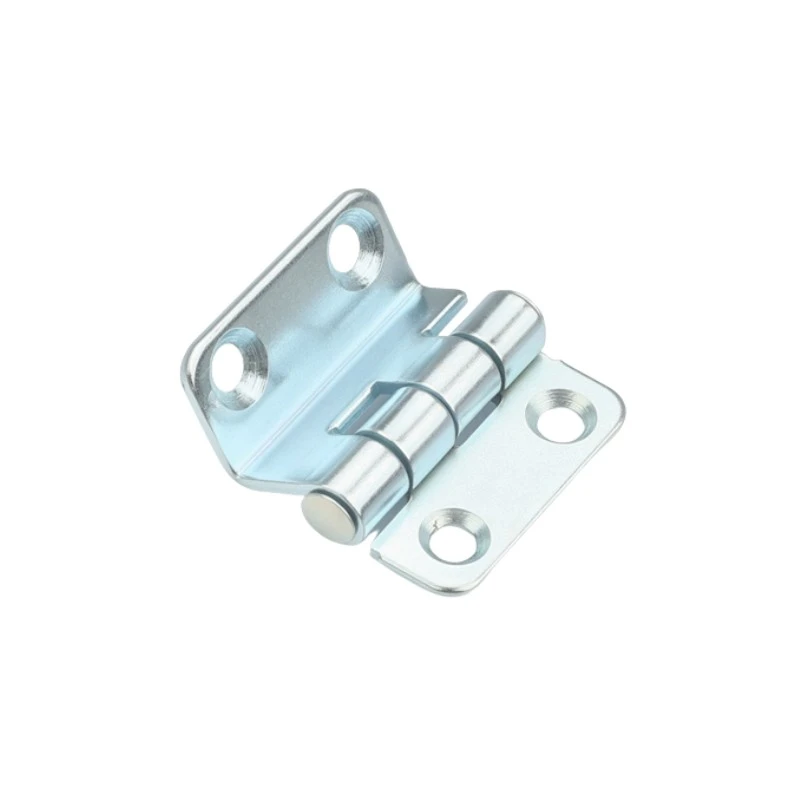

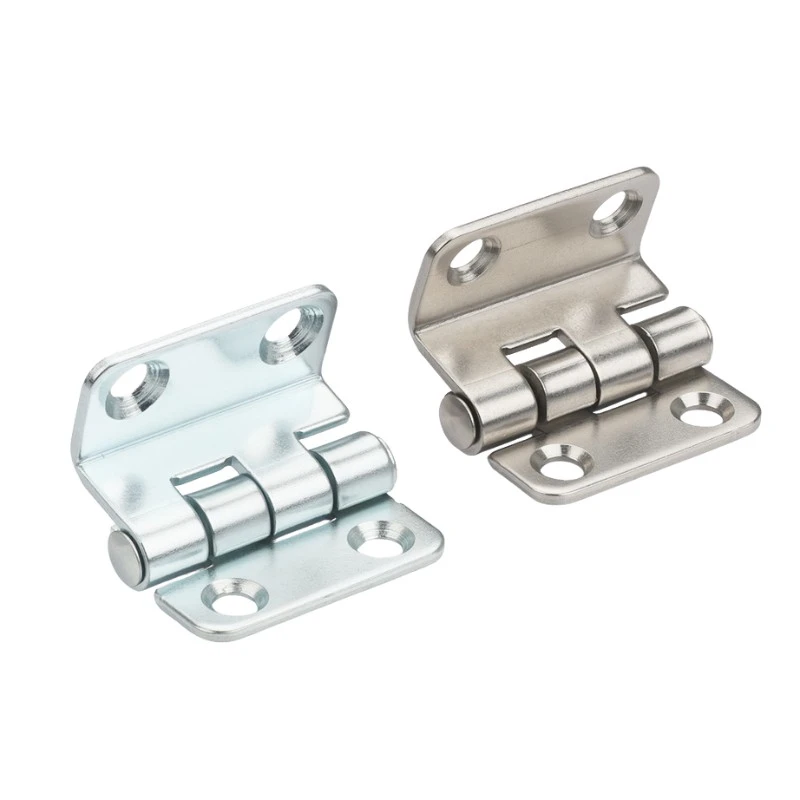

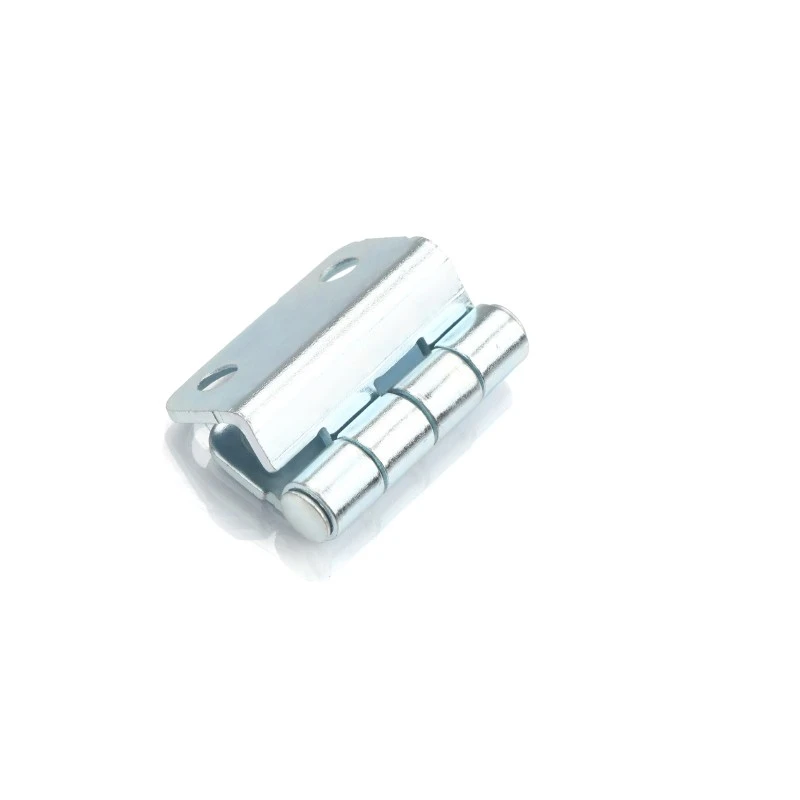

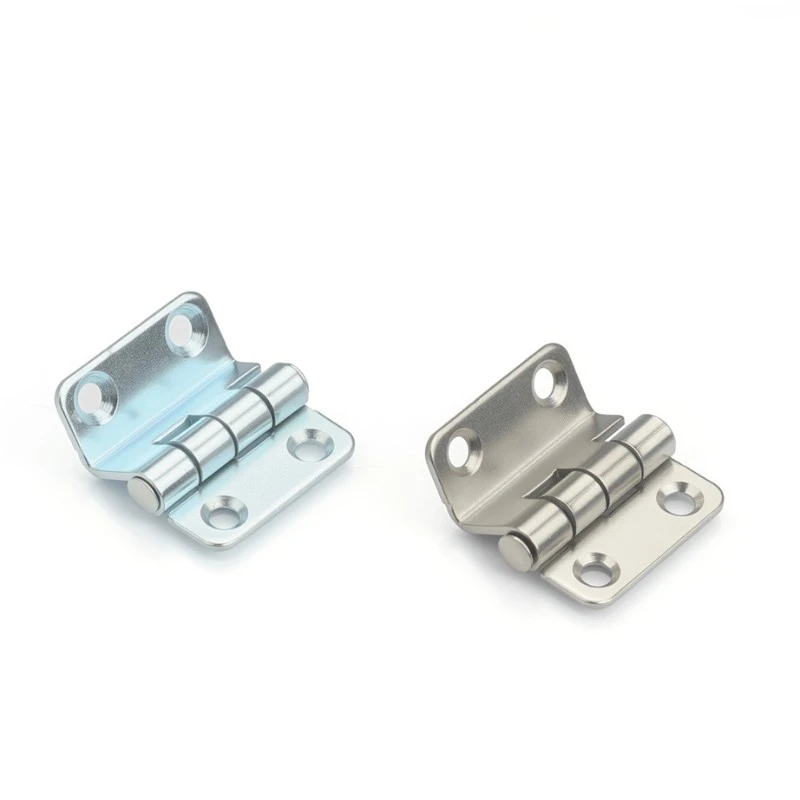

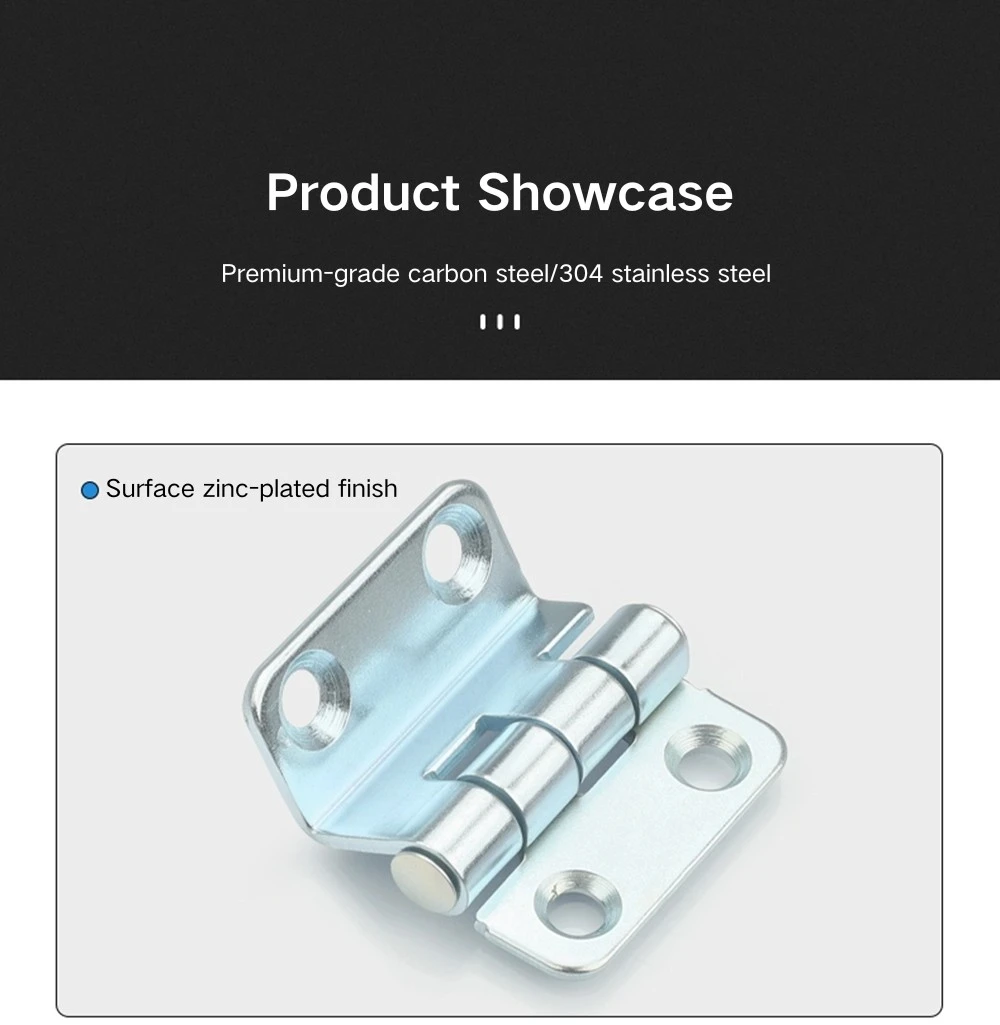

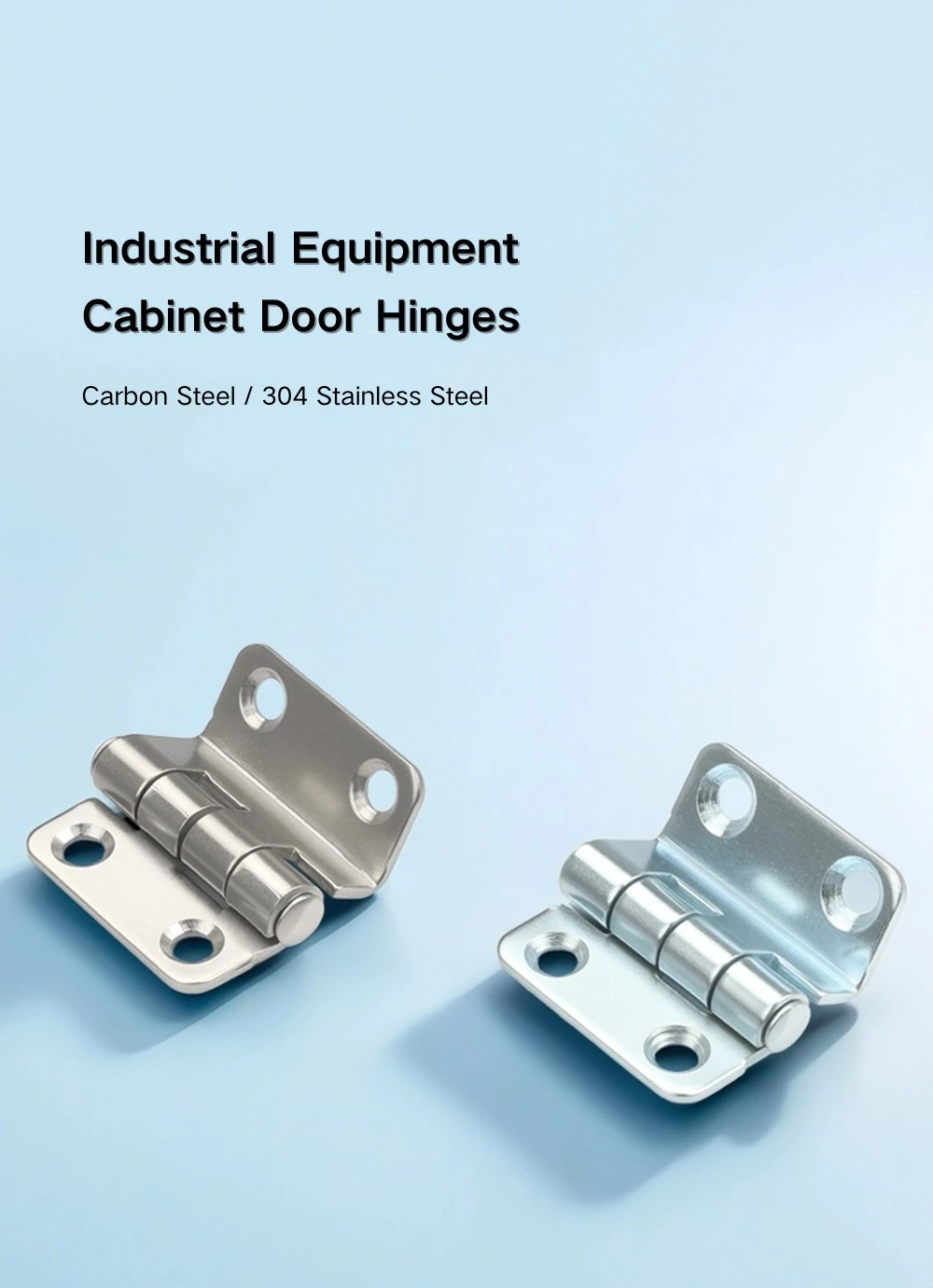

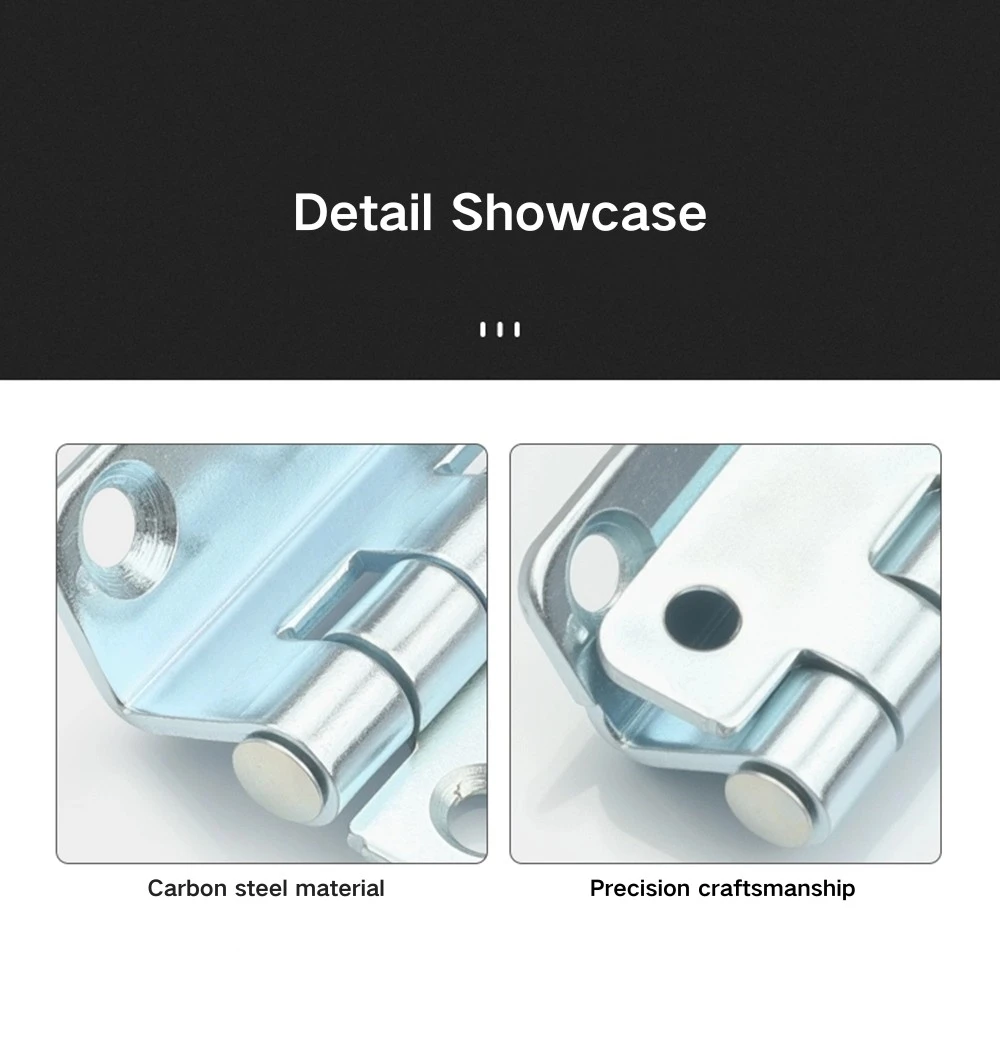

La cerniera a tripla piega per armadi industriali è disponibile in due opzioni di materiale. La versione in acciaio al carbonio è dotata di una finitura zincata che fornisce protezione dalla corrosione per ambienti interni standard: quadri di distribuzione, pannelli di controllo e armadi per apparecchiature in spazi asciutti o climatizzati. È la scelta più comune per le applicazioni di armadi industriali generali in cui i requisiti di costo e corrosione sono moderati.

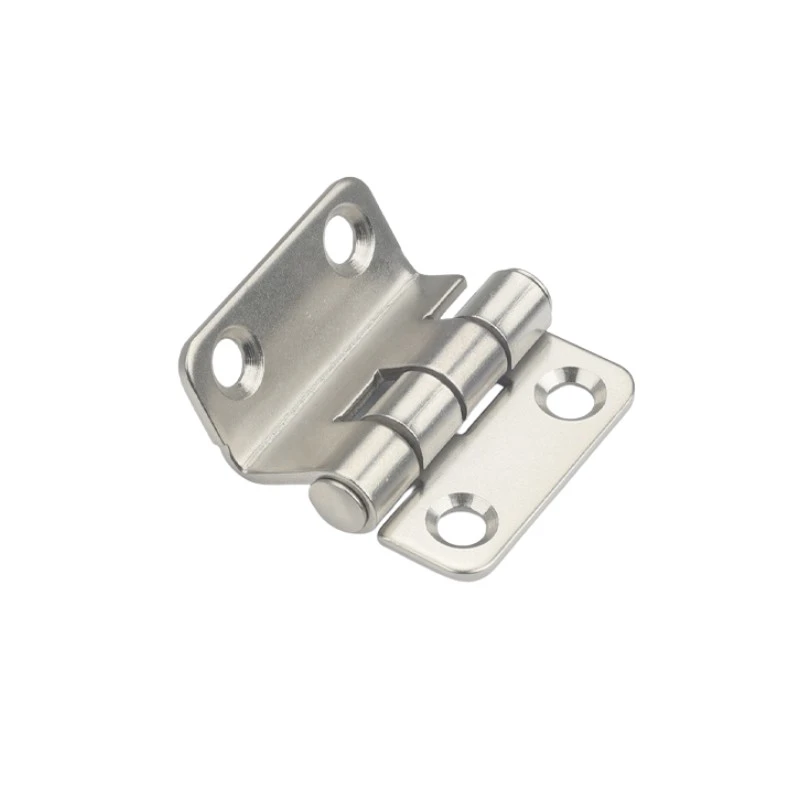

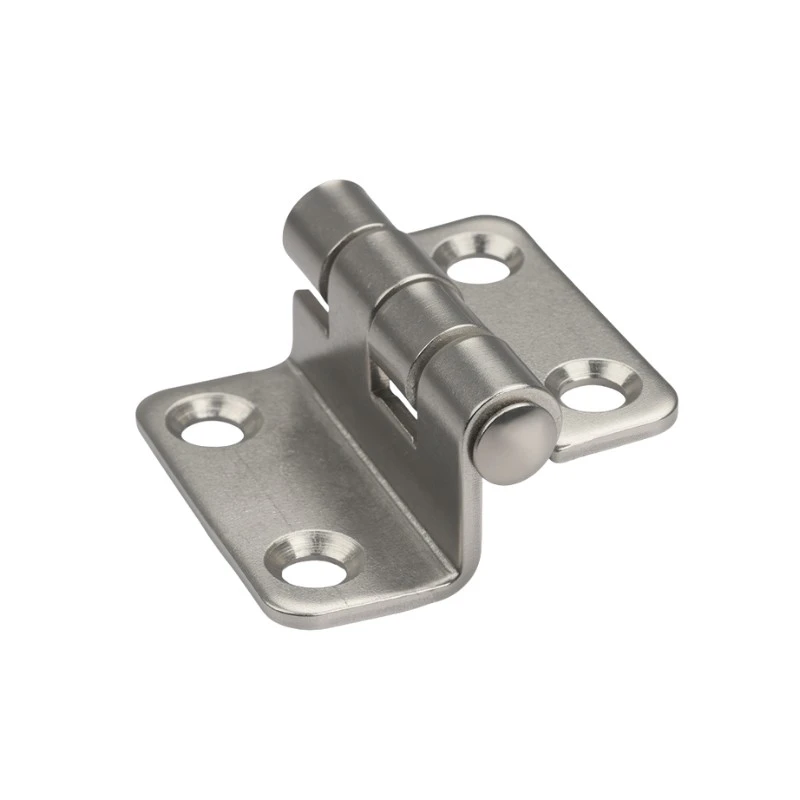

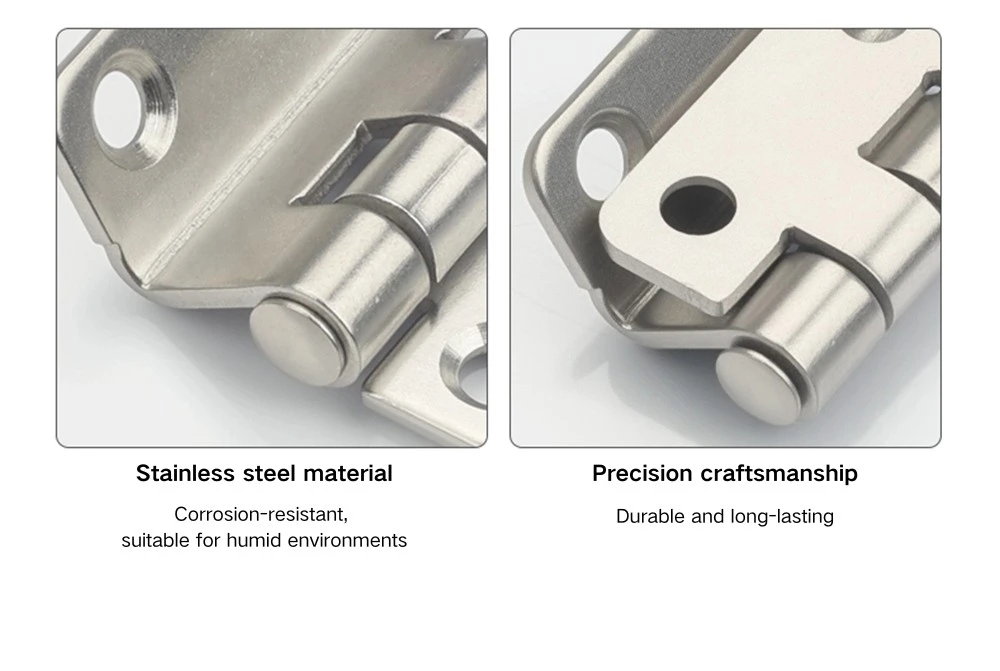

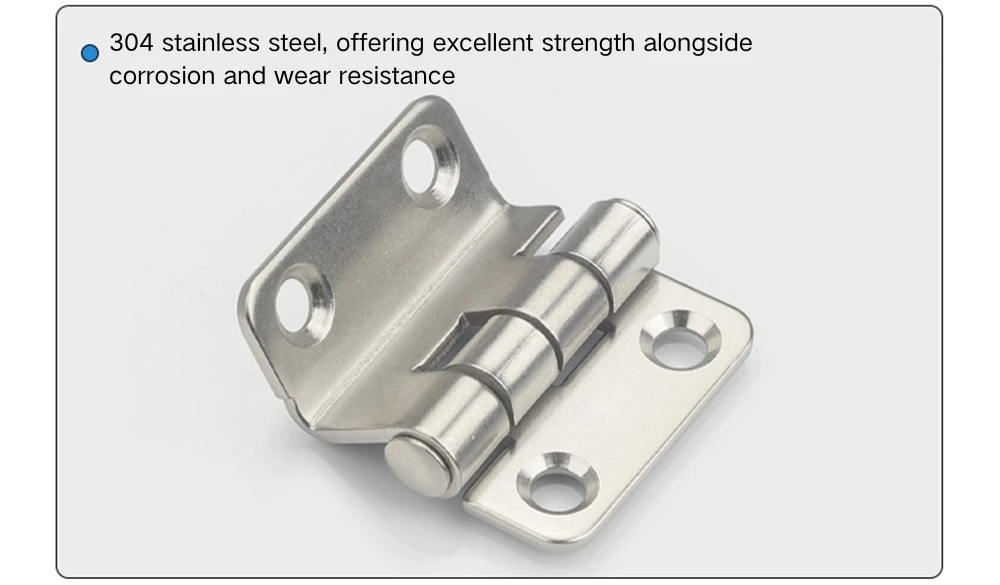

La cerniera a tripla piegatura in acciaio inossidabile 304 per armadi industriali è sottoposta a lucidatura a vibrazione, che conferisce una superficie opaca uniforme facendo rotolare le parti per rimuovere sbavature e spigoli vivi. Non si tratta di una finitura spazzolata o a specchio: il risultato è un aspetto uniforme e poco lucido, adatto all'uso industriale. La versione inossidabile è la scelta giusta per involucri in ambienti umidi, installazioni esterne o ovunque la finitura in acciaio al carbonio zincato non possa resistere nel tempo.

Scenari applicativi

La cerniera a tripla piega per armadi industriali è una soluzione pratica per porte di quadri di distribuzione elettrica, involucri di quadri elettrici e porte di armadi per apparecchiature industriali dove è necessaria una cerniera compatta, montata su viti con un angolo di apertura di 90°. L'ingombro ridotto funziona bene su ante e armadi più leggeri in cui una cerniera di grandi dimensioni sarebbe sproporzionata rispetto alle dimensioni della porta.

L'installazione con sole viti sulla cerniera a tripla piegatura per armadi industriali la rende adatta anche ai produttori di armadi che non saldano le cerniere durante la fabbricazione: i quattro punti di fissaggio svasati vengono inseriti direttamente nel pannello e nel telaio della porta senza alcuna preparazione aggiuntiva. L'angolo di apertura di 90° è sufficiente per la maggior parte delle esigenze di accesso ai pannelli e la sede delle viti a filo mantiene pulita la parte anteriore della porta una volta montata la cerniera.

Domande frequenti

Q1: Quali sono le dimensioni della cerniera CL252?

Il CL252 è largo 38 mm e alto complessivamente 37 mm, con un'apertura delle nocche di 23 mm. Le due foglie sono asimmetriche: 14,5 mm da un lato e 11,5 mm dall'altro. Il diametro della canna è Φ5 mm.

Q2: Come viene installato il CL252?

L'installazione avviene solo tramite montaggio a vite, senza saldature. Ogni anta è dotata di due fori svasati da Φ5,2 mm (Φ8×90°), per un totale di quattro punti di fissaggio. Le viti a testa piatta rimangono a filo con la superficie dell'anta dopo l'installazione.

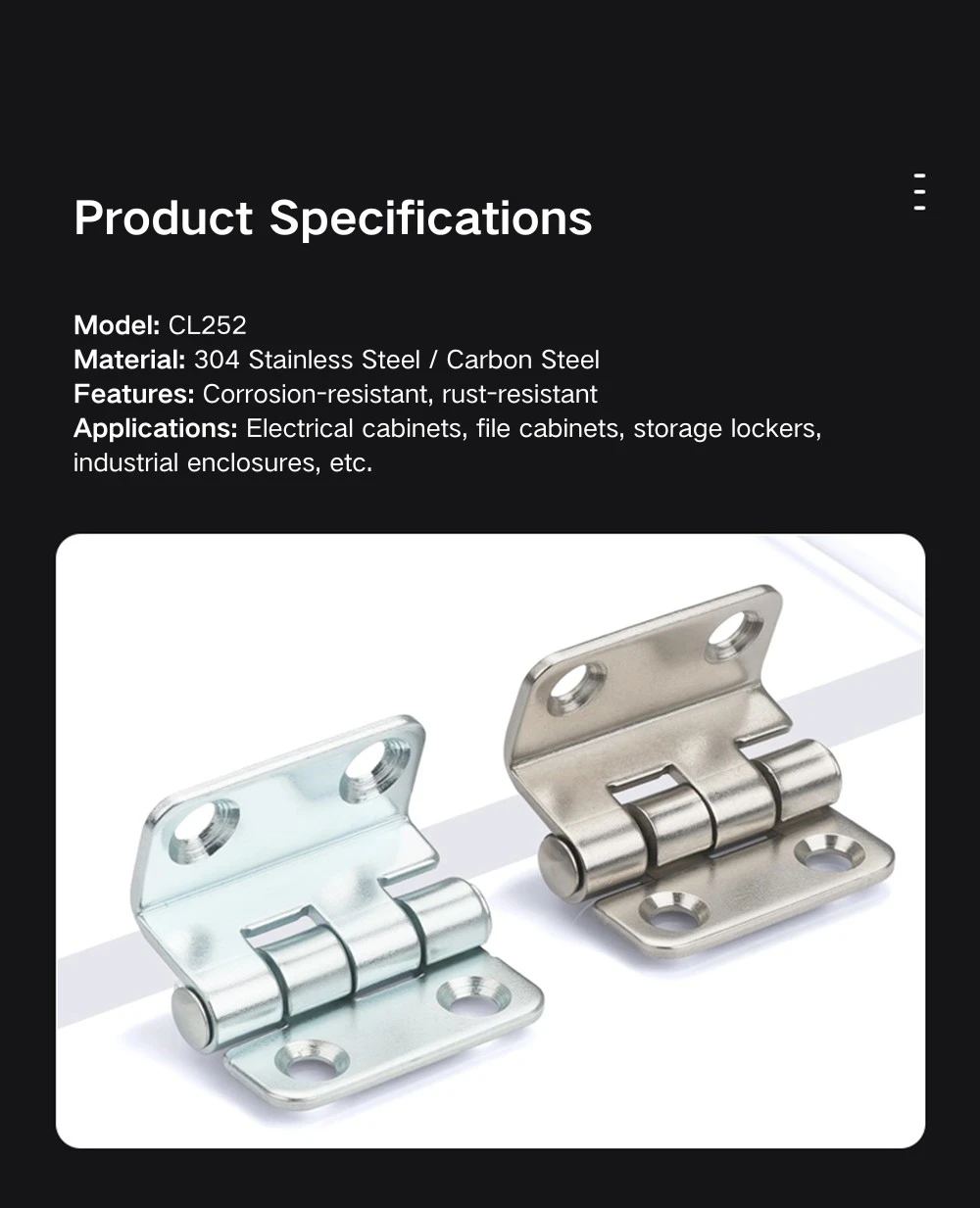

Q3: Quali materiali sono disponibili?

Il CL252 è disponibile in acciaio al carbonio zincato e acciaio inossidabile 304 con finitura lucida a vibrazione. L'acciaio al carbonio è adatto ad ambienti interni e asciutti; l'acciaio inossidabile è la scelta migliore per applicazioni con custodie umide o esterne.

Q4: Cos'è la lucidatura a vibrazione?

La lucidatura a vibrazione è un processo di burattatura che rimuove bave e spigoli vivi dalla superficie del pezzo, lasciando una finitura opaca uniforme e a bassa lucentezza. Non è una finitura spazzolata o a specchio. Nella versione in acciaio inossidabile CL252, conferisce un aspetto industriale uniforme senza segni superficiali riflettenti o direzionali.

Q5: Le due ante sono intercambiabili tra porta e telaio?

No, le foglie sono asimmetriche (14,5 mm e 11,5 mm), quindi i lati più larghi e quelli più stretti sono fissi. Assicurarsi di orientare la cerniera con l'anta corretta contro il pannello della porta e il telaio prima di forare o fissare.

Q6: Per quali tipi di armadi è adatto il CL252?

La cerniera per armadi industriali CL252 viene utilizzata su porte di quadri di distribuzione elettrica, involucri di quadri elettrici, porte di quadri elettrici e armadi di apparecchiature industriali generali, in particolare dove si preferisce una cerniera compatta con montaggio a vite e un angolo di apertura di 90° è sufficiente.
