Cerniera quadra con fori svasati

Per gli ordini all'ingrosso di cerniere per armadietti, Yitai Lock offre la cerniera quadrata con fori svasati sia in CL235-1 che in CL235-2, in modo da poter coprire porte di diverse dimensioni senza cambiare fornitore. Il CL235-1 è il più grande dei due con 64 × 79 mm, mentre il CL235-2 con 54 × 64 mm funziona bene su porte più leggere o più piccole. Le viti non sono incluse ma possono essere ordinate separatamente, solitamente in confezioni da 1.000, con quantità minori disponibili se ci contatti direttamente.

Opzioni e dimensioni del modello

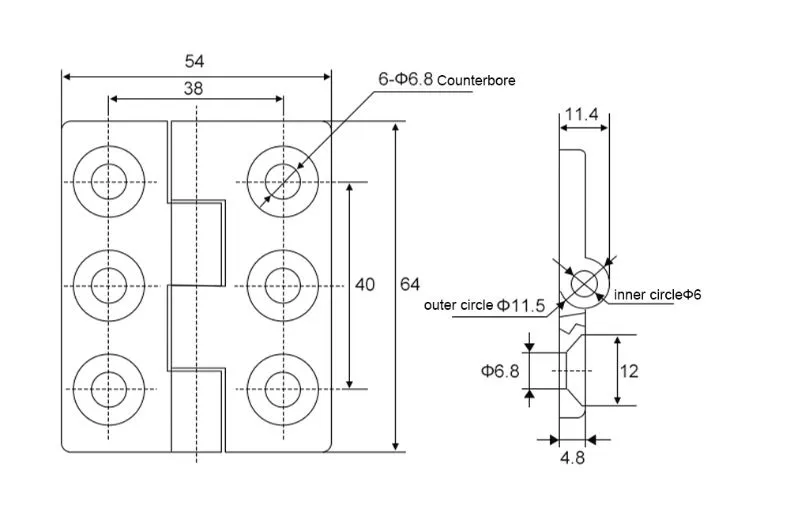

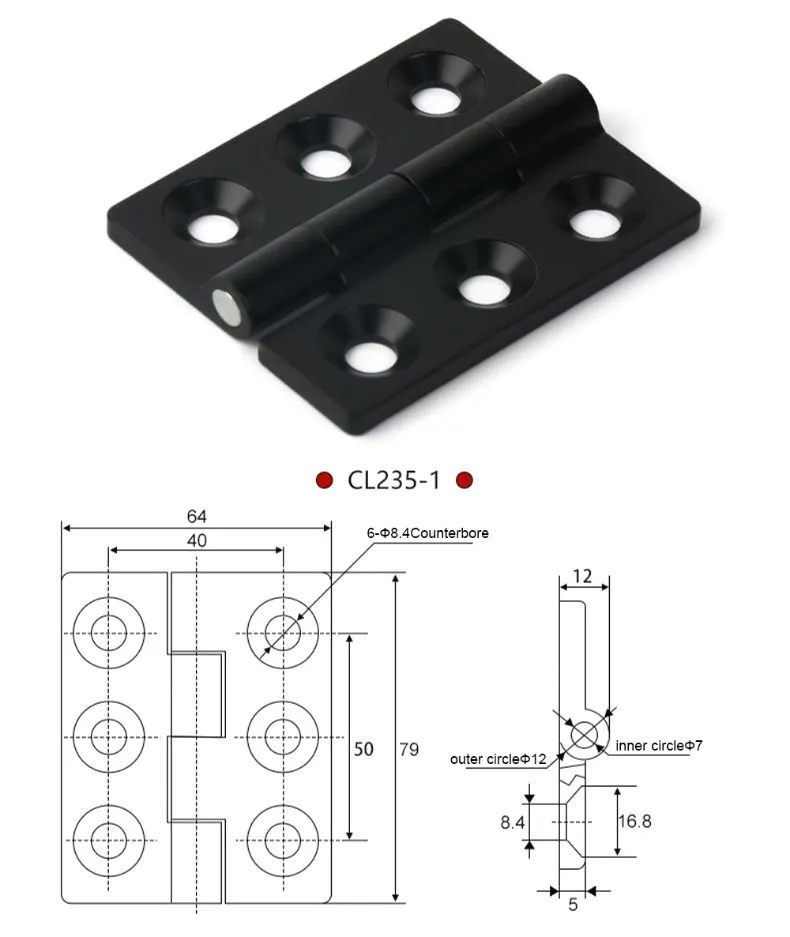

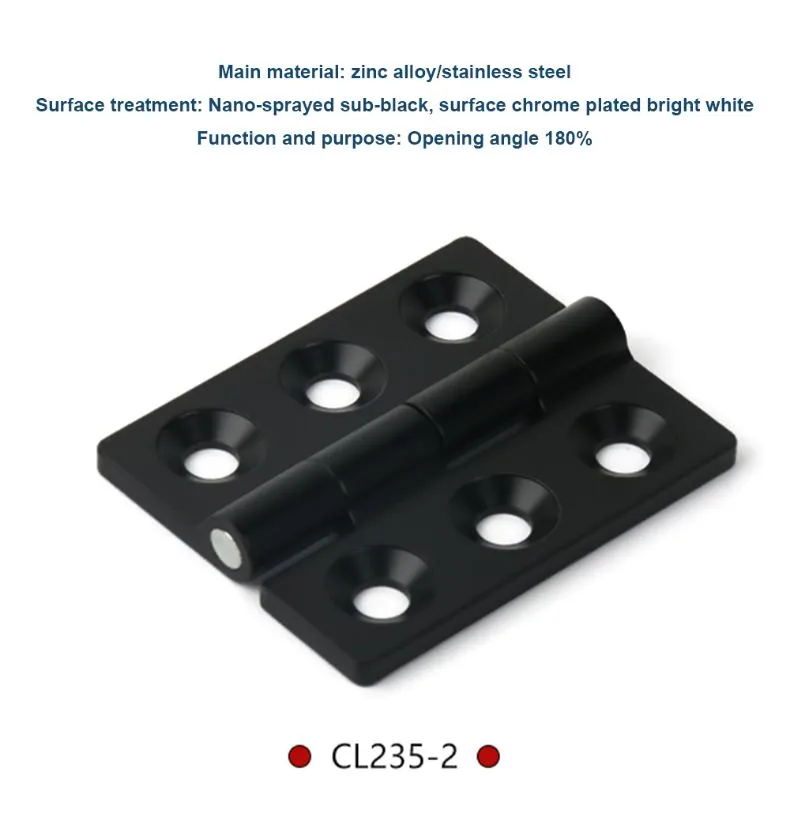

La Cerniera Quadrata con Fori Svasati è offerta in due modelli base. Il CL235-1 misura 64×79 mm, con uno spessore dell'anta di 5 mm in lega di zinco e 5,6 mm in acciaio inossidabile 304. Il CL235-2 è il più piccolo dei due con 54 × 64 mm, con uno spessore in lega di zinco di 4,8 mm e uno spessore in acciaio inossidabile di 5,5 mm.

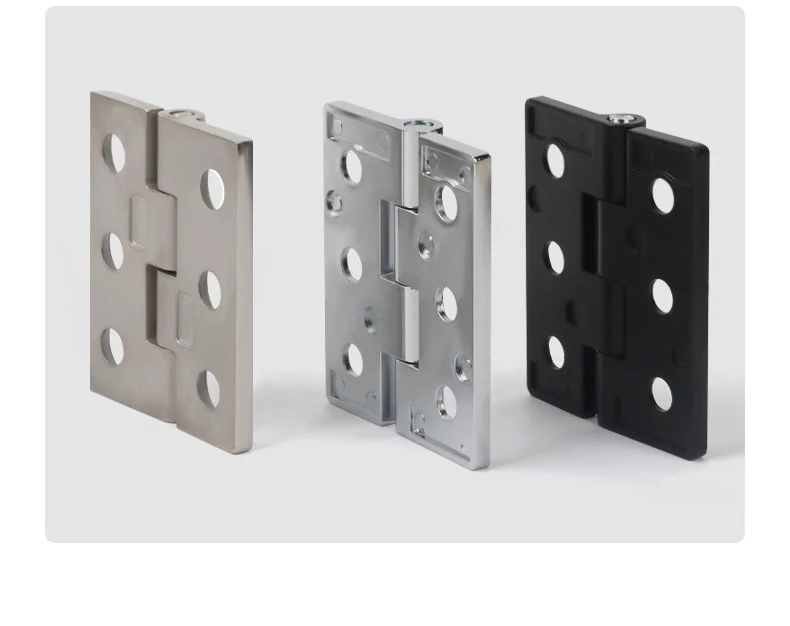

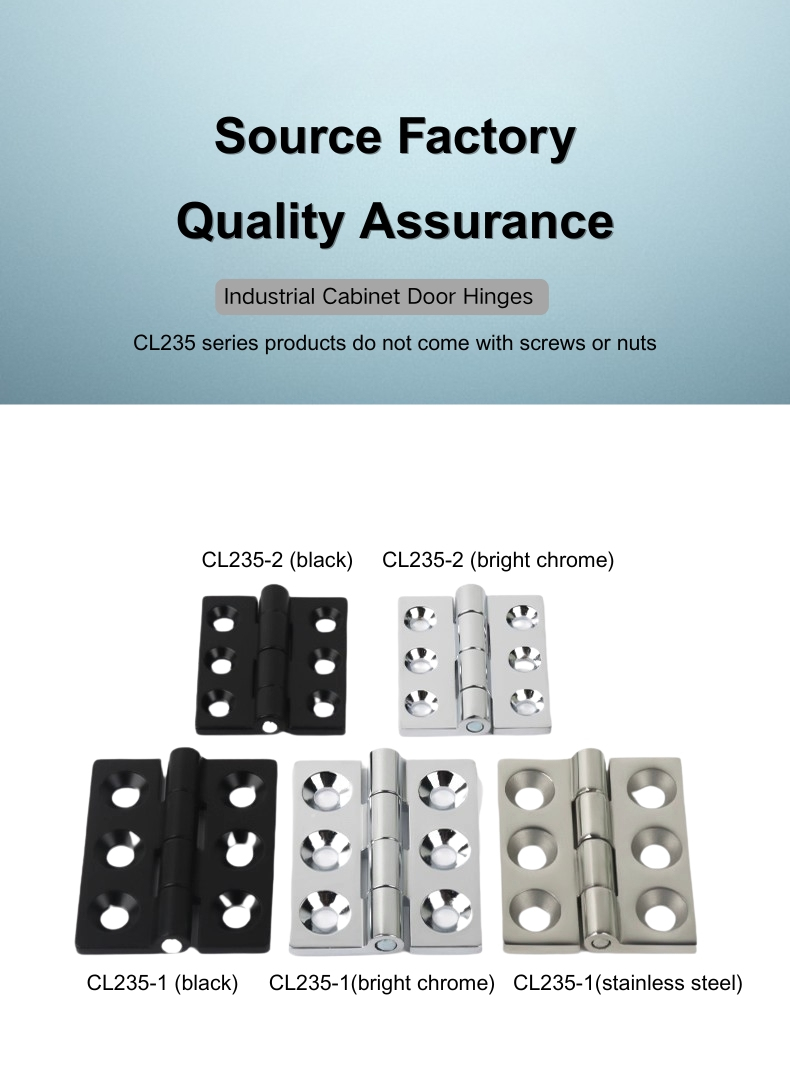

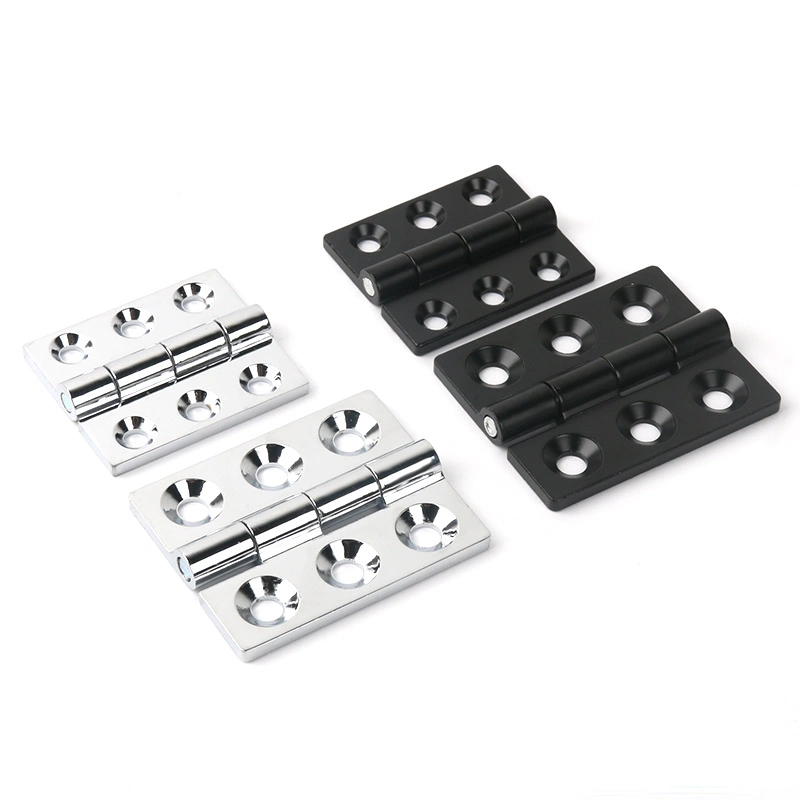

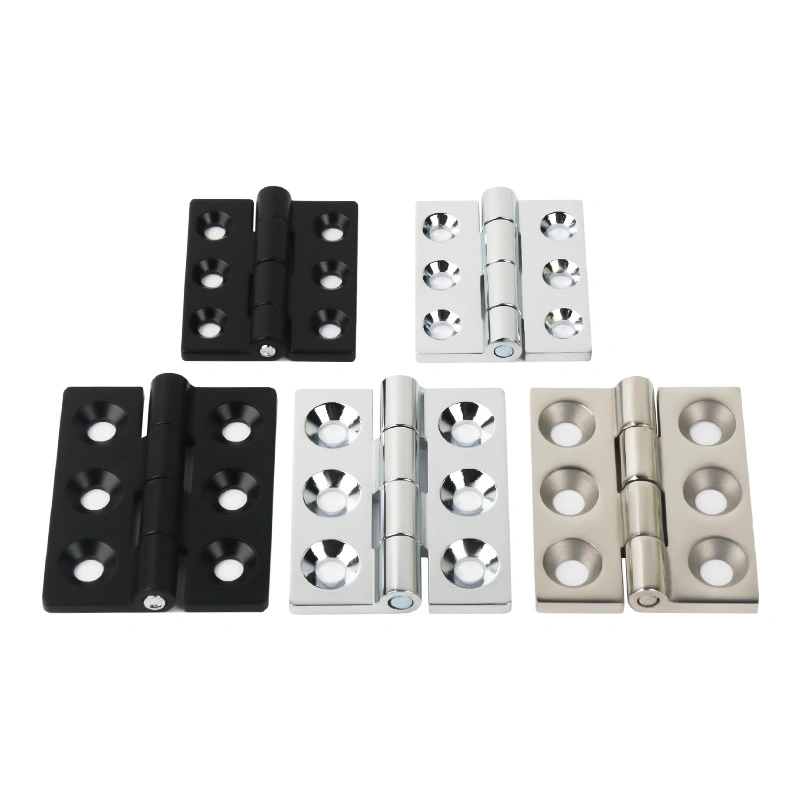

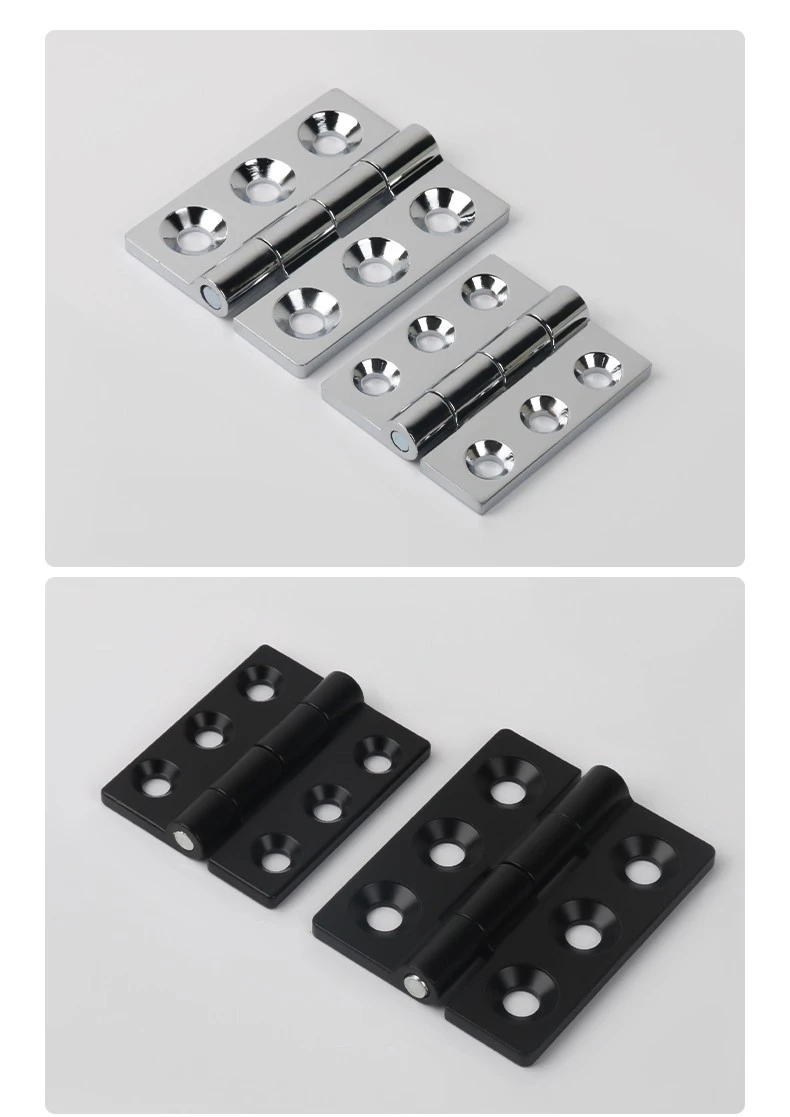

Ogni modello è disponibile in molteplici combinazioni di materiali e finiture. La cerniera quadrata con fori svasati CL235-1 e CL235-2 sono entrambe disponibili in lega di zinco nera e lega di zinco bianca brillante. CL235-1 e CL235-2 sono inoltre disponibili in acciaio inossidabile spazzolato, per un totale di sei varianti nei due modelli. Questa gamma consente ai progettisti di abbinare la finitura della cerniera alla superficie dell'armadio o all'ambiente operativo.

Specifiche del foro svasato

I fori svasati sulla cerniera quadrata con fori svasati sono dimensionati per adattarsi a ciascun modello e materiale. Sul CL235-1, il diametro della svasatura è Φ8,5 mm per le versioni in lega di zinco e Φ9,5 mm per le versioni in acciaio inossidabile. Sul CL235-2, il diametro della svasatura è di Φ6,8 mm su entrambi i tipi di materiale.

La scelta delle viti dovrebbe tenere conto dello spessore del pannello della porta, dello spessore dell'anta della cerniera e della profondità della svasatura. La cerniera quadrata con fori svasati è progettata in modo che le viti correttamente selezionate siano a filo o appena sotto la superficie dell'anta. Le viti non sono incluse con la cerniera ma possono essere acquistate separatamente; le confezioni standard sono da 1.000 pezzi o più, ma quantità inferiori sono disponibili su richiesta.

Materiale e finitura superficiale

La cerniera quadrata con fori svasati è realizzata mediante pressofusione, che conferisce a ciascuna foglia una precisa coerenza dimensionale tra i lotti di produzione. Le versioni in lega di zinco sono rifinite in nero lucido o bianco brillante: entrambe sono opzioni di rivestimento durevoli adatte ad ambienti interni. Le versioni in acciaio inossidabile utilizzano materiale di grado 304 con finitura spazzolata, che fornisce resistenza alla corrosione adatta alle custodie in ambienti umidi o leggermente corrosivi.

Vale la pena notare che la variante in acciaio inossidabile della cerniera quadrata con fori svasati presenta uno spessore della foglia leggermente maggiore rispetto al suo equivalente in lega di zinco: 5,6 mm contro 5 mm sul CL235-1 e 5,5 mm contro 4,8 mm sul CL235-2. Questa differenza dovrebbe essere presa in considerazione quando si calcola la distanza della porta o si seleziona la lunghezza della vite per le installazioni in acciaio inossidabile.

Scenari applicativi

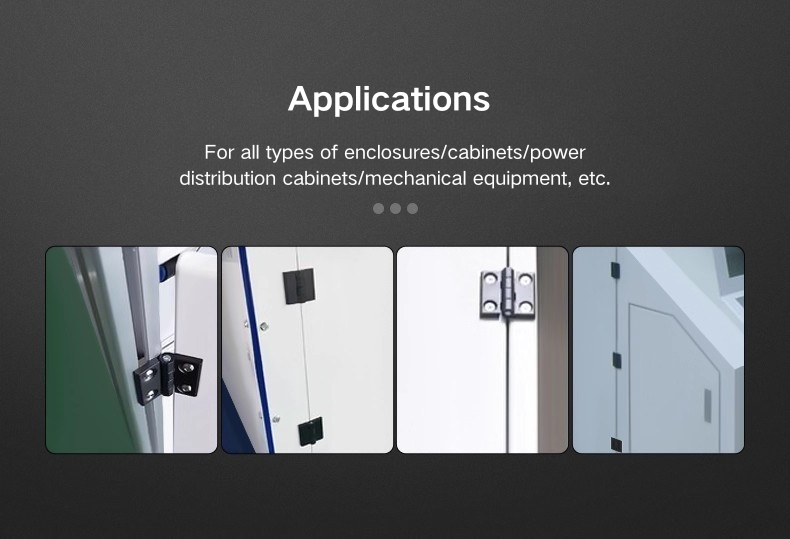

La cerniera quadrata con fori svasati è disponibile su molti tipi di armadi diversi: scatole di distribuzione, involucri di quadri, pannelli di controllo e armadi con telaio in profilo di alluminio sono tutti soluzioni comuni. L'anta quadrata è piatta e fornisce una solida superficie di appoggio, che regge bene su porte che si aprono e si chiudono regolarmente o che devono sostenere un po' di peso.

Il punto in cui la cerniera quadrata con fori svasati tende ad essere specificata è ovunque la facciata della porta debba rimanere pulita e ordinata. Con le viti posizionate a filo, non c'è alcun hardware che sporga dalla superficie e possa impigliarsi nel cablaggio o impigliarsi durante la manutenzione. La versione in lega di zinco nera tende ad essere utilizzata su mobili scuri o verniciati a polvere; l'acciaio inossidabile spazzolato viene scelto per recinzioni esterne o ovunque l'umidità sia un fattore.

Domande frequenti

Q1: Quali sono le due dimensioni disponibili per questa cerniera per mobile?

Il CL235-1 misura 64*79 mm e il CL235-2 misura 54*64 mm. Entrambi sono disponibili in lega di zinco e acciaio inossidabile 304 spazzolato, con le versioni in lega di zinco offerte anche nelle finiture nero e bianco brillante.

Q2: Quali opzioni di finitura sono disponibili?

Le cerniere per armadi CL235-1 e CL235-2 sono disponibili in lega di zinco nera, lega di zinco bianca brillante e acciaio inossidabile spazzolato. Nella gamma attuale non sono disponibili specchietti o opzioni in acciaio verniciato.

Q3: Le viti sono incluse nella cerniera?

Le viti non sono incluse. Sono venduti separatamente, generalmente in confezioni da 1.000 pezzi o più. Per quantità inferiori, gli acquirenti possono contattare direttamente Yitai Lock per richiedere il prezzo in base alla quantità richiesta.

Q4: Come scelgo la giusta lunghezza della vite?

La lunghezza della vite deve essere selezionata in base allo spessore del pannello della porta, allo spessore dell'anta della cerniera e alla profondità alla quale desideri inserire la vite nella svasatura. Il diametro della svasatura sul CL235-1 è Φ8,5 mm per la lega di zinco e Φ9,5 mm per l'acciaio inossidabile; sul CL235-2 è Φ6,8 mm per entrambi i tipi di materiale.

Q5: Qual è la differenza di spessore tra le versioni in lega di zinco e quelle in acciaio inossidabile?

Sul CL235-1, la foglia in lega di zinco ha uno spessore di 5 mm e quella in acciaio inossidabile è di 5,6 mm. Sul CL235-2, la lega di zinco è 4,8 mm e l'acciaio inossidabile è 5,5 mm. Questa differenza di spessore deve essere tenuta in considerazione quando si seleziona la lunghezza della vite e si calcola la distanza della porta.

Q6: Questa cerniera è adatta per recinzioni esterne?

La versione in acciaio inossidabile 304 spazzolato è adatta per ambienti esterni o ad alta umidità grazie alla sua resistenza alla corrosione. Le versioni in lega di zinco sono più adatte per applicazioni in armadi interni dove l'esposizione all'umidità è limitata.

Q7: Quale processo di produzione viene utilizzato?

Sia la versione in lega di zinco che quella in acciaio inossidabile di questa cerniera per armadi sono prodotte mediante pressofusione, che garantisce coerenza dimensionale e geometria pulita del foro durante tutto il ciclo di produzione.

Q8: Questa cerniera può essere utilizzata su telai di armadi in profilo di alluminio?

SÌ. Il design a foglia quadrata e la disposizione dei fori svasati rendono questa cerniera per armadio compatibile con i gruppi di ante dell'armadio con profilo in alluminio, a condizione che la superficie di montaggio abbia uno spessore sufficiente per accettare la lunghezza della vite utilizzata.
