Cerniera in lega di zinco per armadio RMU

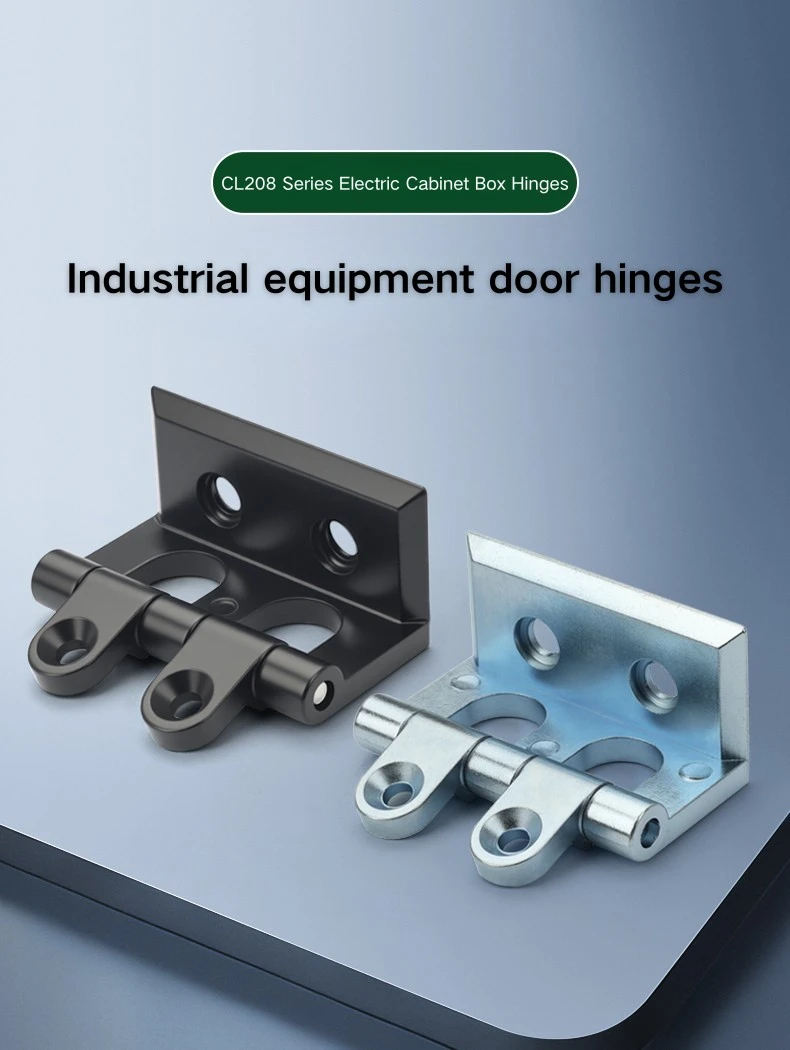

Per coloro che acquistano hardware per armadietti RMU da Yitai Lock in grandi quantità, la cerniera CL208 in lega di zinco per armadietti RMU utilizza un design a doppio cilindro con due cilindri da Φ8 mm e un perno da Φ4 mm, conferendo alla cerniera una superficie portante più ampia rispetto a un tipo a cilindro singolo della stessa dimensione. L'ingombro complessivo è di 48 × 26 mm, installato mediante saldatura, e le due opzioni di finitura - nera e cromata lucida - coprono i trattamenti superficiali degli armadi più comuni nel mercato delle RMU e dei quadri.

Struttura e dimensioni

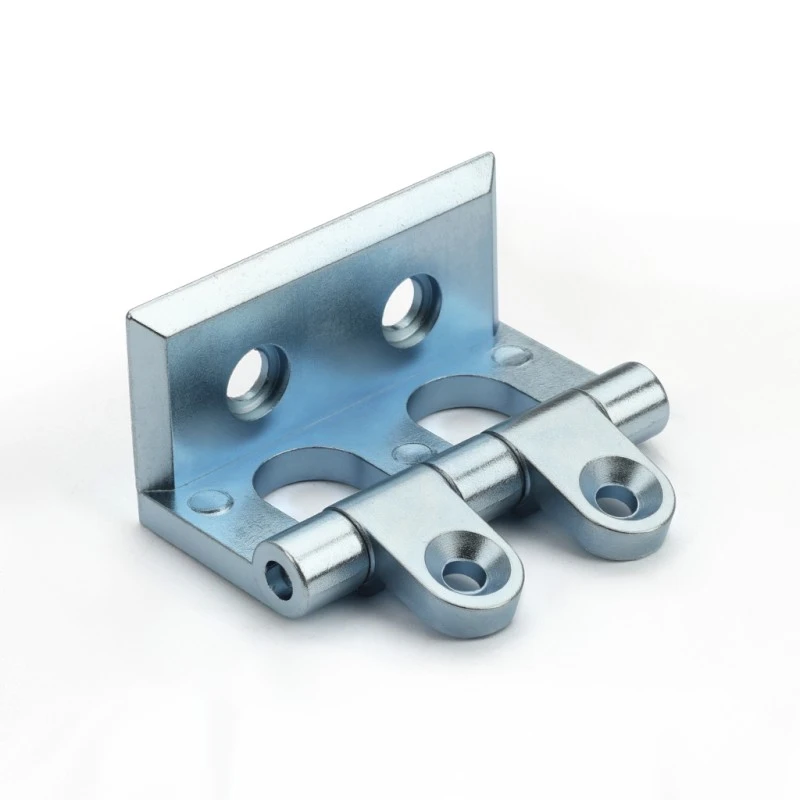

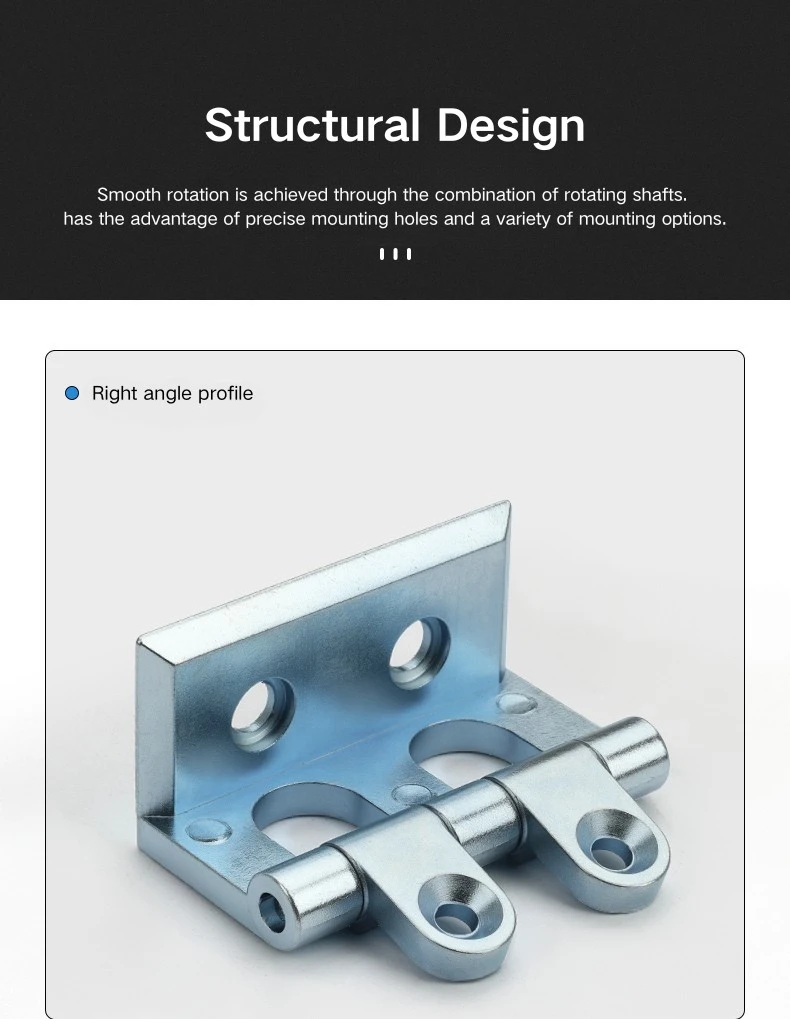

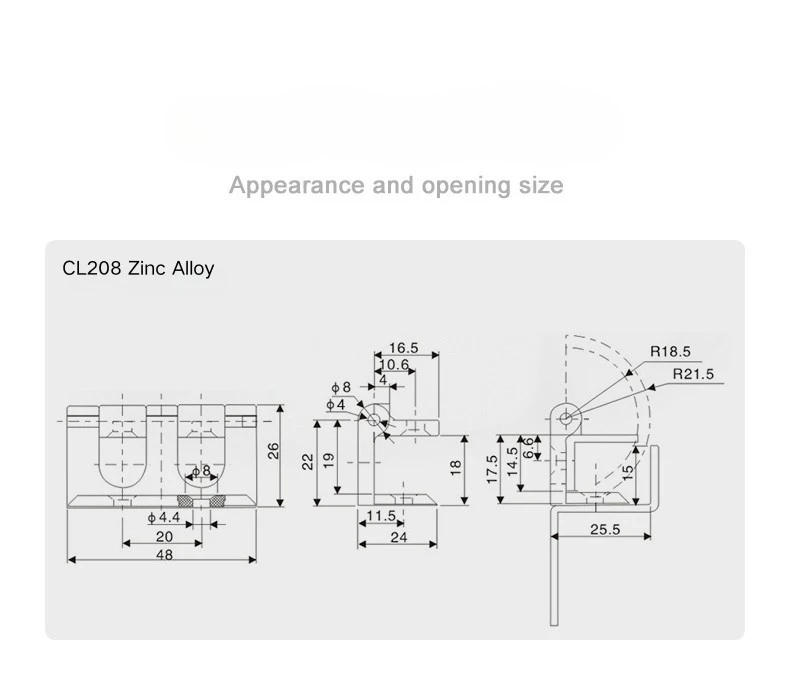

La cerniera in lega di zinco per armadio RMU misura complessivamente 48 mm di larghezza e 26 mm di altezza, con uno spazio di 20 mm tra le due ali di montaggio. La cerniera in lega di zinco per armadi RMU utilizza due cilindri da Φ8 mm su un perno condiviso da Φ4 mm anziché un singolo snodo: la superficie di appoggio più ampia distribuisce il carico della porta in modo più uniforme e resiste meglio in caso di uso ripetuto. Il gruppo canna si trova a 16,5 mm dal bordo della foglia con il centro del perno a 10,6 mm.

Sul profilo laterale, la cerniera in lega di zinco per armadi RMU ha una profondità di impegno del pannello della porta di 24 mm e una portata lato telaio di 25,5 mm. La sezione di aggancio del telaio è alta 22 mm con una base di 11,5 mm e lo spazio laterale è pari a 17,5 mm di altezza totale con un gradino interno di 14,5 mm e un offset del perno di 6,6 mm: dimensioni che si allineano con la geometria del canale del telaio tipica delle costruzioni RMU e degli armadi di distribuzione.

Angolo di apertura e controllo della porta

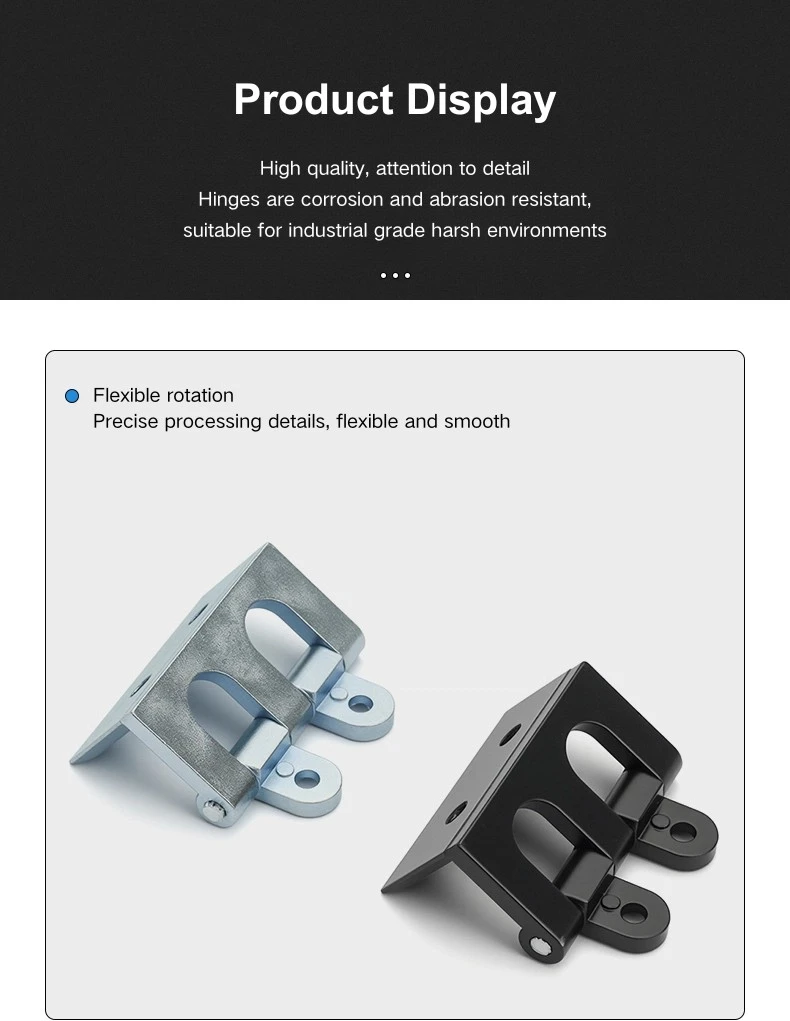

La caratteristica principale della cerniera in lega di zinco per armadi RMU è l'angolo di apertura di 270°. La maggior parte delle cerniere standard per mobili si aprono a 90°, 120° o 180°: un'oscillazione di 270° significa che la porta può ripiegarsi quasi piatta contro il lato del mobile invece di fermarsi ad angolo retto o a metà strada. Nelle applicazioni RMU e unità principali ad anello, ciò fa davvero la differenza quando i tecnici necessitano di accesso senza ostacoli all'interno per l'installazione, la manutenzione o la gestione dei cavi.

Il raggio dell'arco sulla cerniera in lega di zinco per armadi RMU va da R18,5 mm a R21,5 mm attraverso l'intervallo di oscillazione, che definisce l'involucro di spazio attraverso cui attraversa la porta durante l'apertura. Vale la pena tenerne conto durante la disposizione dell'armadio: è necessario che ci sia spazio sufficiente accanto all'armadio affinché la porta possa completare l'apertura completa senza ostacoli.

Opzioni di finitura e applicazione

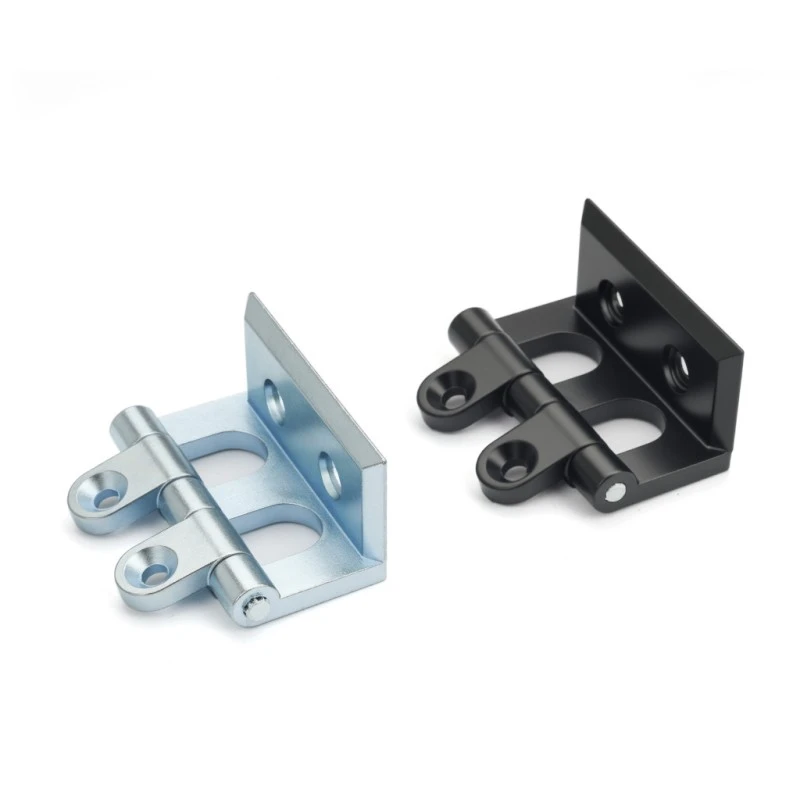

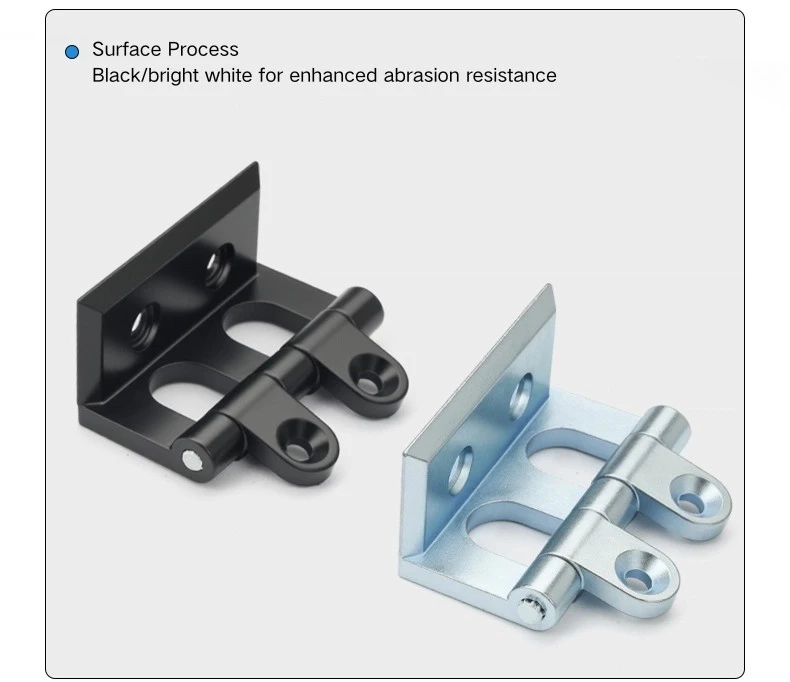

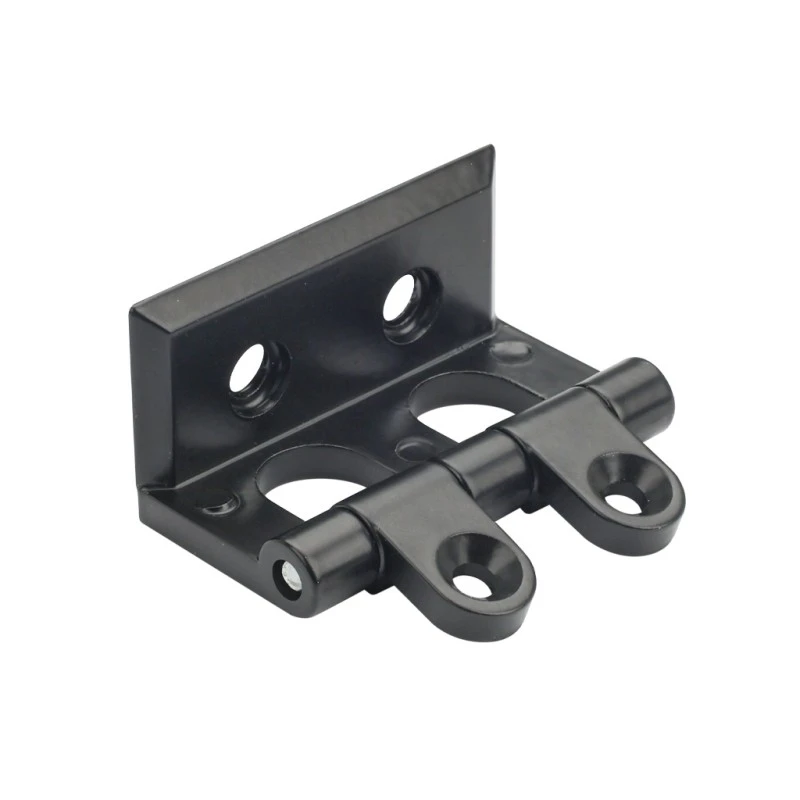

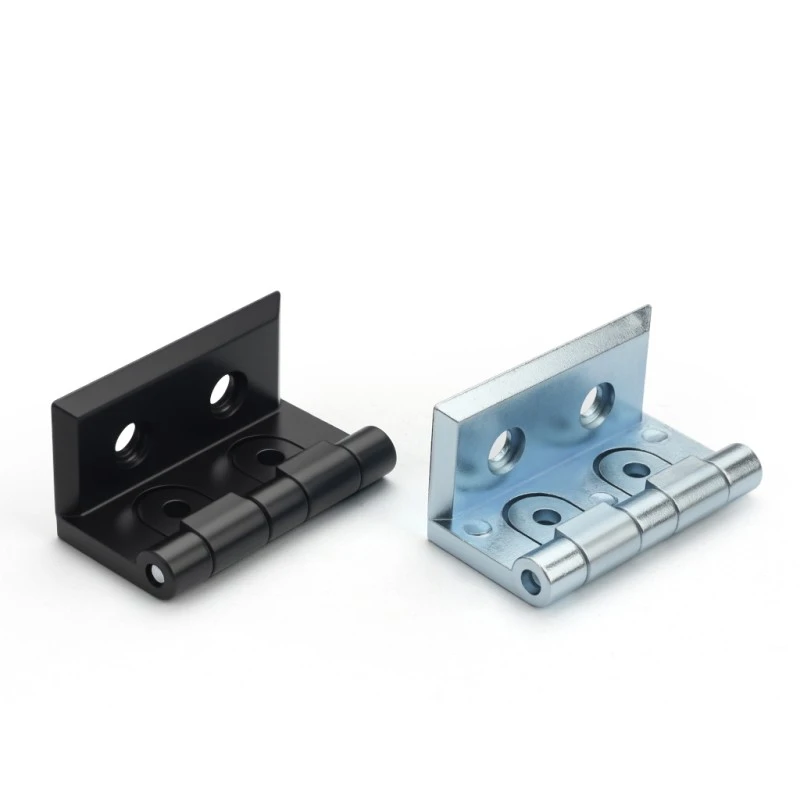

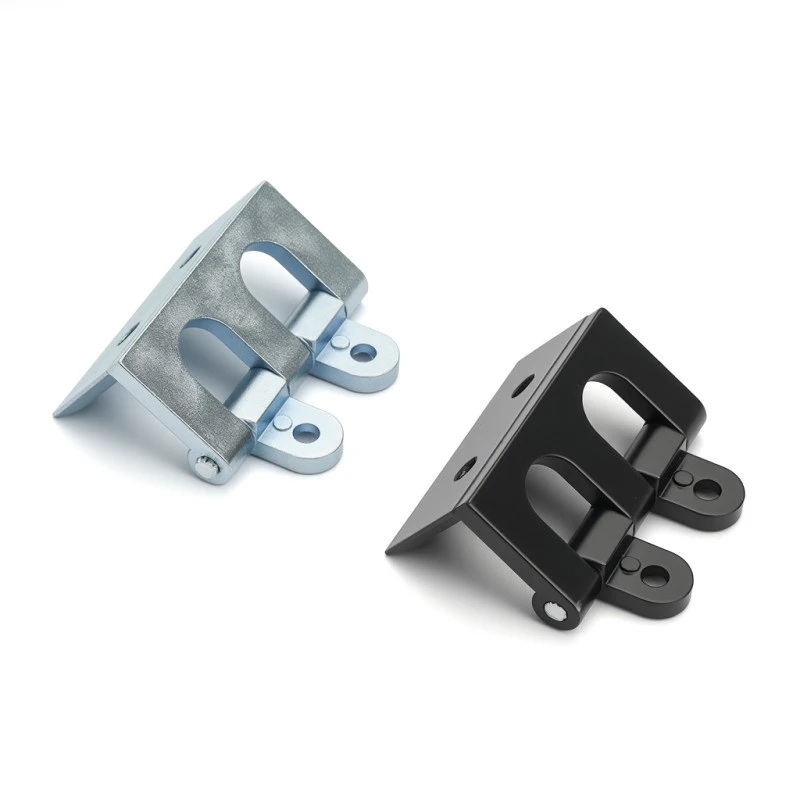

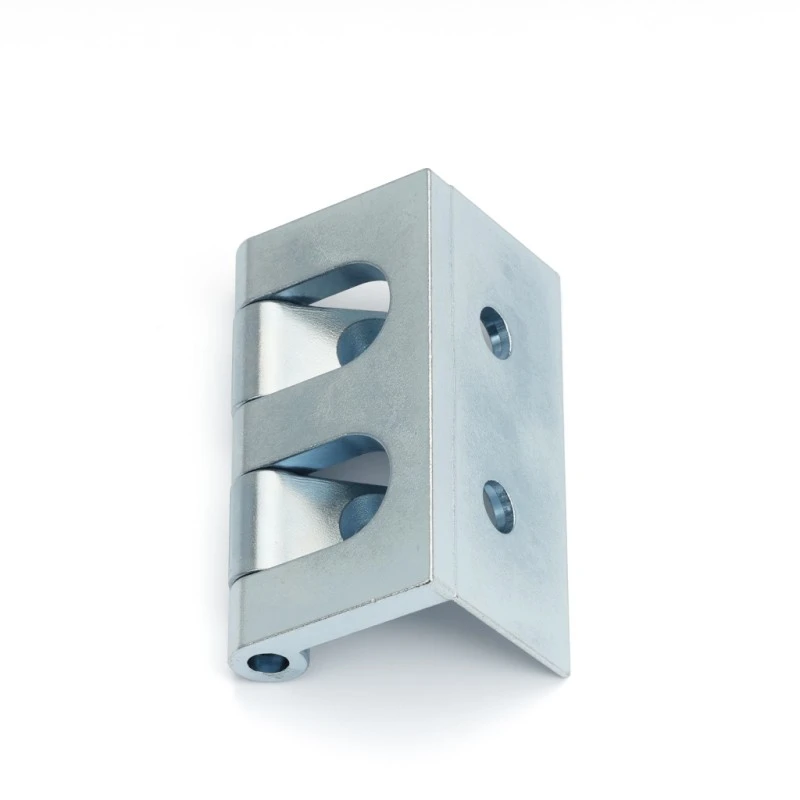

La cerniera in lega di zinco per armadio RMU è disponibile in due finiture: nera e cromata lucida. Il nero si adatta agli armadietti scuri verniciati a polvere ed è la scelta più comune nelle costruzioni RMU in cui l'esterno dell'armadio è una finitura industriale standard. La cromatura brillante conferisce un aspetto lucido e riflettente e funziona bene su pannelli di recinzione di colore più chiaro o decorativi in ​​cui la finitura della cerniera fa parte dell'estetica generale del mobile.

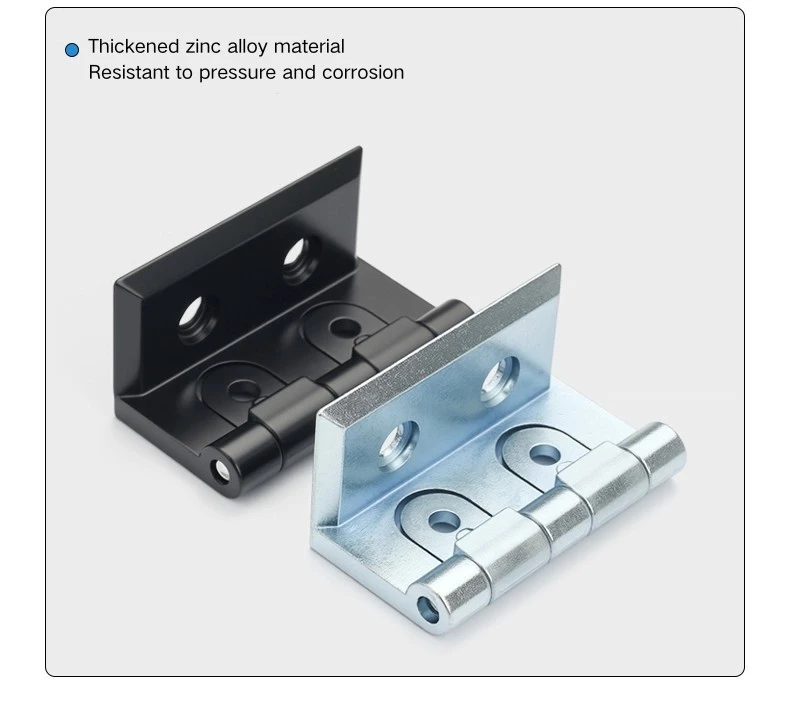

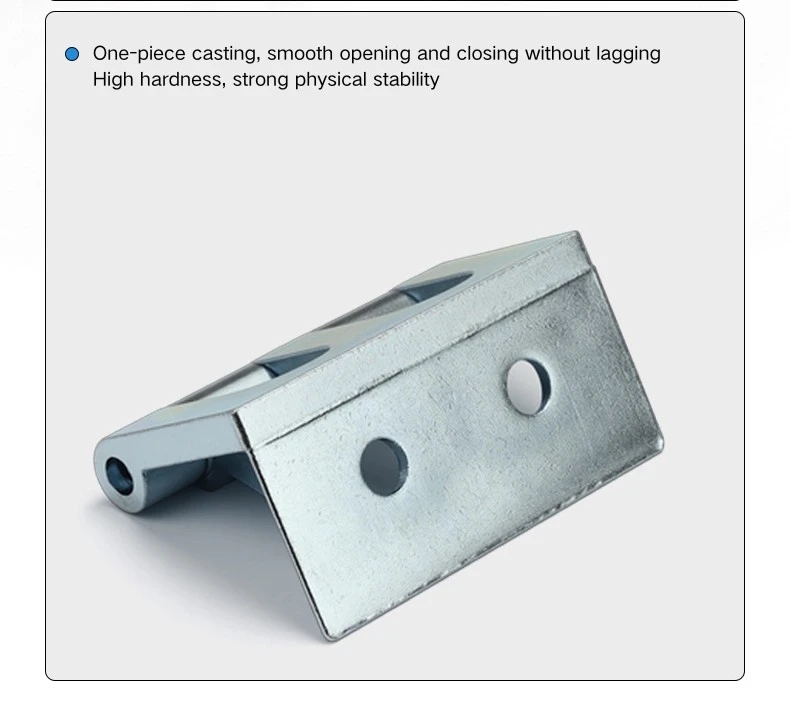

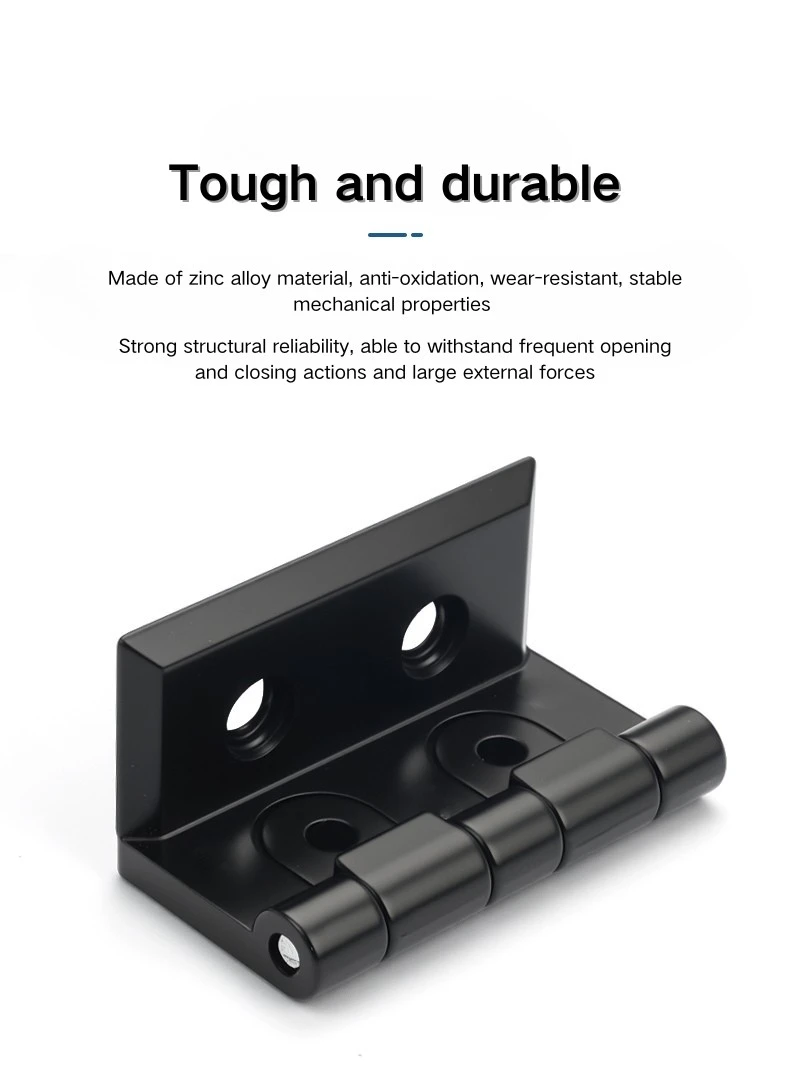

Entrambe le finiture della cerniera in lega di zinco per armadio RMU sono saldate direttamente sul telaio dell'armadio durante la fabbricazione, quindi la selezione della finitura è una decisione permanente in fase di costruzione. La struttura in lega di zinco gestisce bene i tipici ambienti industriali interni e il corpo pressofuso offre una precisione dimensionale costante tra i lotti di produzione, utile quando la cerniera deve allinearsi con precisione con un canale del telaio di accoppiamento su più armadi.

Domande frequenti

Q1: Qual è l'angolo di apertura della cerniera CL208?

Il CL208 si apre a 270°, il che consente alla porta di oscillare in piano e ripiegarsi quasi completamente lungo il telaio dell'armadio. Questo è il motivo principale per cui è specificato per RMU e armadietti per unità principali ad anello dove l'accesso completo all'interno è un requisito regolare.

Q2: Quali sono le dimensioni complessive del CL208?

La cerniera per armadio in lega di zinco CL208 è larga 48 mm e alta 26 mm, con una luce interna di 20 mm tra le ali di montaggio. La sporgenza lato telaio è di 25,5 mm e la profondità di inserimento del pannello della porta è di 24 mm.

Q3: Come viene installato il CL208?

La CL208 è una cerniera saldata: viene fissata al telaio dell'armadio e al pannello della porta mediante saldatura durante la fabbricazione. Non è disponibile l'opzione di montaggio a vite per questo modello.

Q4: Quali opzioni di finitura sono disponibili?

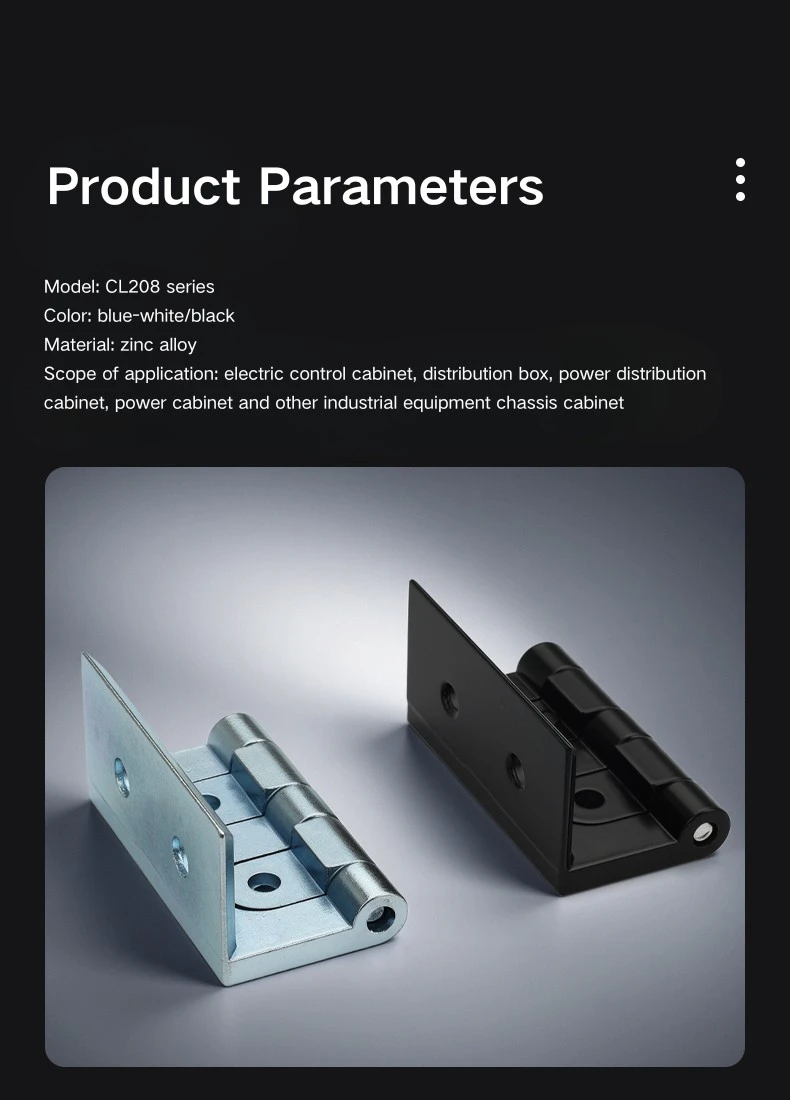

Il CL208 è disponibile in lega di zinco nera e lega di zinco cromata lucida. Il nero è la scelta standard per gli involucri scuri o verniciati a polvere; il cromo lucido si adatta alle finiture del mobile più leggere o decorative.

Q5: Per quali tipi di armadi è progettato il CL208?

Il CL208 è progettato principalmente per armadi di unità principali ad anello e viene utilizzato anche su scatole di distribuzione elettrica, armadi di controllo industriali e involucri di quadri elettrici. L'angolo di apertura di 270° è particolarmente rilevante per le applicazioni RMU in cui lo spazio totale della porta è un requisito funzionale.

Q6: È necessario spazio per l'apertura della porta di 270°?

SÌ. La porta percorre un arco da R18,5 a R21,5 mm mentre si apre. Durante la disposizione dell'armadio, assicurarsi che ci sia spazio sufficiente accanto all'armadio affinché la porta possa completare l'oscillazione completa senza colpire strutture o apparecchiature adiacenti.

Q7: Il CL208 è disponibile in acciaio inossidabile?

Il CL208 è attualmente disponibile solo in lega di zinco, nelle finiture nera e cromata lucida. Per le opzioni di cerniere per armadietti in acciaio inossidabile, altri modelli della gamma Yitai Lock potrebbero essere più adatti a seconda dell'applicazione.
