Cosa rende una cerniera coassiale per quadri diversa da una cerniera standard per armadio?

La maggior parte delle cerniere degli armadietti svolge un compito semplice: sostenere la porta, lasciarla oscillare e restare fuori mano. Ma gli involucri dei quadri hanno esigenze specifiche che una cerniera standard non sempre soddisfa.Blocco Yitaiproduce ilCcerniera oassiale per quadriproprio per questo tipo di applicazione e capire cosa lo distingue è utile prima di specificarne uno.

La differenza chiave

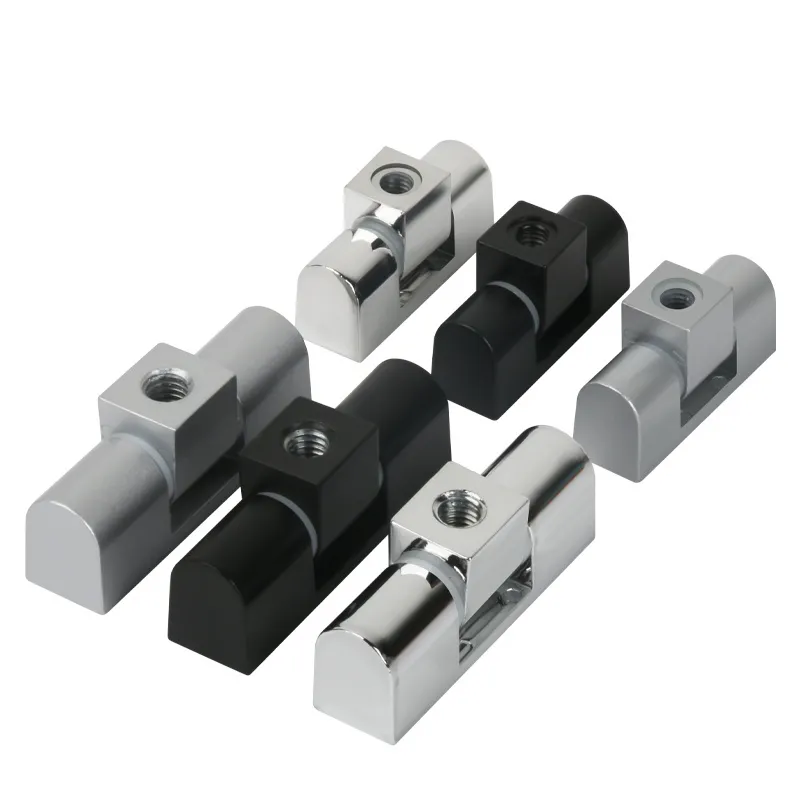

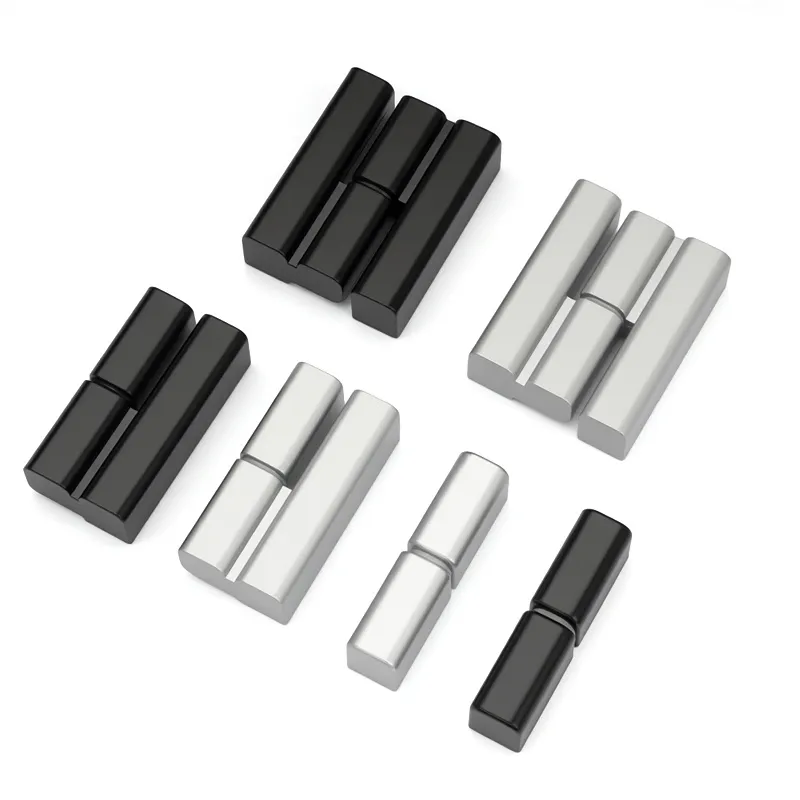

A Ccerniera oassiale per quadriè costruito attorno a un asse centrale condiviso: entrambe le ante della cerniera ruotano attorno allo stesso punto di articolazione anziché sfalsarsi l'una dall'altra come una cerniera convenzionale. Ciò significa che la porta si muove seguendo un arco più stretto e controllato quando si apre, con meno spazio necessario per l'apertura laterale. Per i locali dei quadri elettrici e le sottostazioni elettriche in cui il posizionamento dell'armadio è stretto e lo spazio tra le porte è limitato, questa differenza di geometria è importante nella pratica.

Il design coassiale distribuisce inoltre il carico in modo più uniforme sul punto di articolazione, il che aiuta su porte di quadri più pesanti che vengono utilizzate frequentemente per molti anni.

Dove viene utilizzato?

ILcerniera coassiale del quadroè particolarmente a suo agio su quadri di comando di medie e grandi dimensioni, armadi RMU e pannelli di distribuzione ad alta tensione dove il peso della porta, i vincoli di spazio libero e la lunga durata devono essere tutti presi in considerazione nelle specifiche hardware. È meno comune su piccole scatole di distribuzione o involucri leggeri dove una cerniera più semplice soddisfa i requisiti senza l'ingegneria aggiuntiva.

Materiale e specifiche

La lega di zinco è il materiale standard per la maggior parte delle applicazioni di quadri per interni e offre un solido equilibrio tra resistenza e costo. Per gli involucri in ambienti più impegnativi (umidità più elevata, sottostazioni esterne o installazioni che richiedono una resistenza alla corrosione estesa) l'acciaio inossidabile è la scelta più appropriata. La conferma del peso e dello spessore della porta prima di specificare la cerniera garantisce che il carico nominale del perno e le dimensioni dell'anta corrispondano correttamente all'installazione.

Una cerniera costruita per l'applicazione

Non tutte le porte degli armadi necessitano di una cerniera appositamente progettata, ma gli involucri dei quadri sono una categoria in cui ottenere le specifiche della cerniera fin dall'inizio ripaga in termini di affidabilità a lungo termine e funzionamento più semplice della porta. Il design coassiale affronta i vincoli specifici di quell'ambiente in un modo in cui una cerniera standard montata su superficie semplicemente non è costruita.
