Come scegliere il filtro di ventilazione giusto per un armadio elettrico o un armadio industriale?

Il calore è uno dei modi più semplici per ridurre la durata dei componenti elettrici all'interno di un armadio. UNfiltro di ventilazioneun set che si adatti correttamente, filtri in modo efficace e si adatti all'ambiente di installazione contribuisce notevolmente a far funzionare le cose senza problemi. Yitailock produce una gamma completa di finestre di ventilazione per armadi in plastica ABS di diverse dimensioni e configurazioni: ecco cosa sapere prima di sceglierne una.

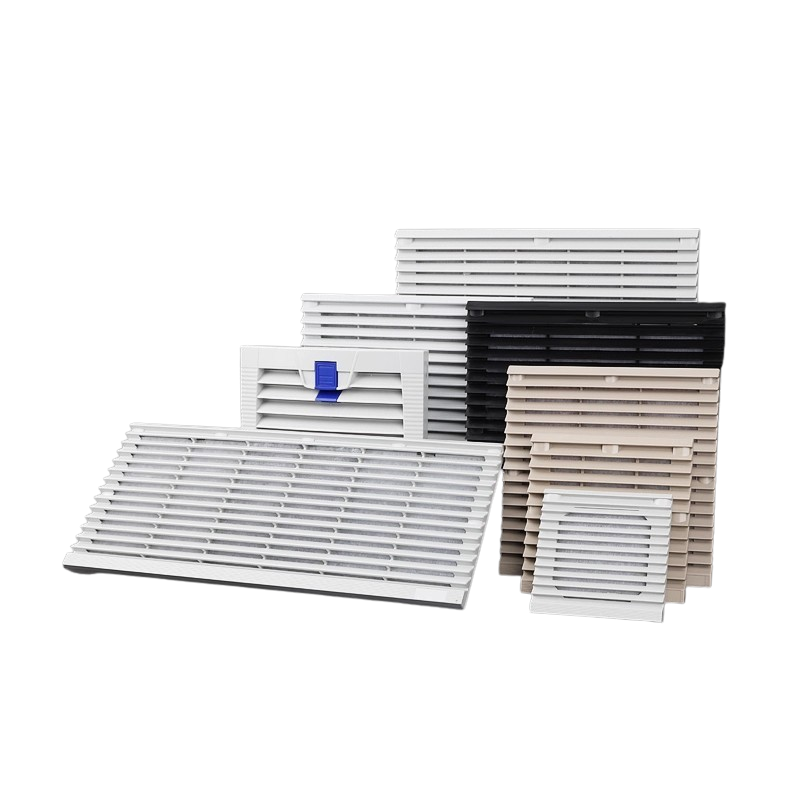

La serie XT: ventilazione filtrata per armadi elettrici

La serie XT copre il quadratofiltro di ventilazioneset da XT801 a XT807, ciascuno con una griglia in ABS con lamelle all'esterno e un tampone filtrante in polimero G3 all'interno. Il tampone filtrante cattura polvere e detriti prima che raggiungano i componenti all'interno dell'involucro, che è la differenza fondamentale tra questo e una semplice griglia di ventilazione.

Le dimensioni vanno dal compatto XT801 (107×107mm esterno, foro 81×81mm) fino all'XT806 (322×322mm esterno, foro 280×280mm) e al rettangolare XT807 (420×180mm esterno, foro 389×149mm). Le dimensioni più comunemente specificate tendono ad essere quelle di fascia media da XT803 a XT805, che si adattano alle aperture del pannello standard presenti sulla maggior parte degli armadi di distribuzione e degli armadi di controllo.

I colori sono RAL 7035 (grigio chiaro, lo standard per la maggior parte degli involucri industriali), RAL 7032 (un grigio ghiaia più caldo) e nero per installazioni specifiche.

Tipo normale contro stile alto

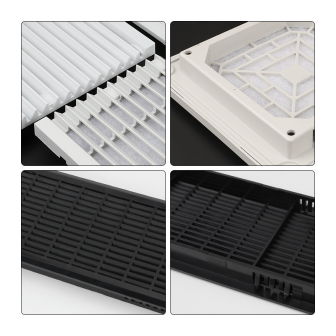

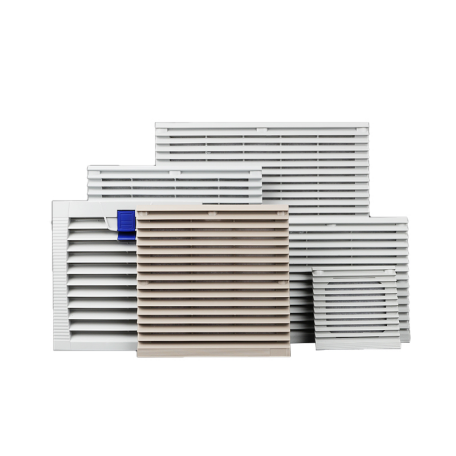

Per i modelli XT804 e XT805 sono disponibili due altezze di profilo. Il tipo normale è più vicino alla superficie del pannello e si adatta alle installazioni standard in cui lo spessore della parete dell'armadio rientra nell'intervallo tipico. Il modello alto ha un corpo più profondo, adatto a pareti con pannelli più spessi o installazioni in cui è necessario spazio aggiuntivo tra la griglia e la ventola dietro di essa. Le immagini due e tre mostrano la disposizione interna di ciascuno: il tipo normale utilizza il montaggio con viti M4 in un unico punto, mentre lo stile alto utilizza due punti di fissaggio M4 per un fissaggio più sicuro su pannelli più profondi.

Opzioni di guarnizioni adesive

La maggior parte dei modelli XT sono disponibili con o senza guarnizione adesiva, la striscia di tenuta nera che corre attorno al perimetro del telaio del filtro. Per gli involucri che necessitano di un certo grado di tenuta alla polvere attorno alla finestra di ventilazione stessa, è opportuno specificare la versione con guarnizione. Quando è installata la griglia, preme contro la superficie del pannello, riducendo lo spazio tra il telaio e il bordo ritagliato. Per gli armadi da interni standard in cui la protezione dell'ingresso attorno alla griglia non è un problema, la versione non adesiva è la scelta più semplice ed economica.

Alcuni modelli XT804 e XT805 sono disponibili anche con fissaggio a scatto invece che con viti, che velocizza la rimozione e la sostituzione del filtro durante la manutenzione.

Griglie di ventilazione semplici

Per le applicazioni in cui non è richiesta la filtrazione (solo flusso d'aria passivo), le griglie di ventilazione semplici sono disponibili in tre dimensioni: 78×200 mm, 78×456 mm e 80×461 mm. Questi non hanno un filtro interno, il che li rende adatti a custodie in cui l'ingresso di polvere non è un problema ma il flusso d'aria deve comunque essere gestito attraverso il pannello.

Scegliere quello giusto

La dimensione è la prima decisione: abbina le dimensioni esterne allo spazio disponibile sul pannello e conferma la dimensione del ritaglio prima di ordinare. Successivamente, la scelta tra la serie XT con filtro e la griglia semplice dipende dalla necessità o meno di protezione dalla polvere. All'interno della serie XT, vale la pena aggiungere la guarnizione adesiva per qualsiasi installazione in cui la finestra di ventilazione dell'armadio deve essere a filo e sigillare contro il pannello. Lo stile normale rispetto a quello alto dipende dallo spessore del pannello e dai requisiti di spazio libero della ventola.
