Cerniera per montaggio su superficie dell'armadio elettrico

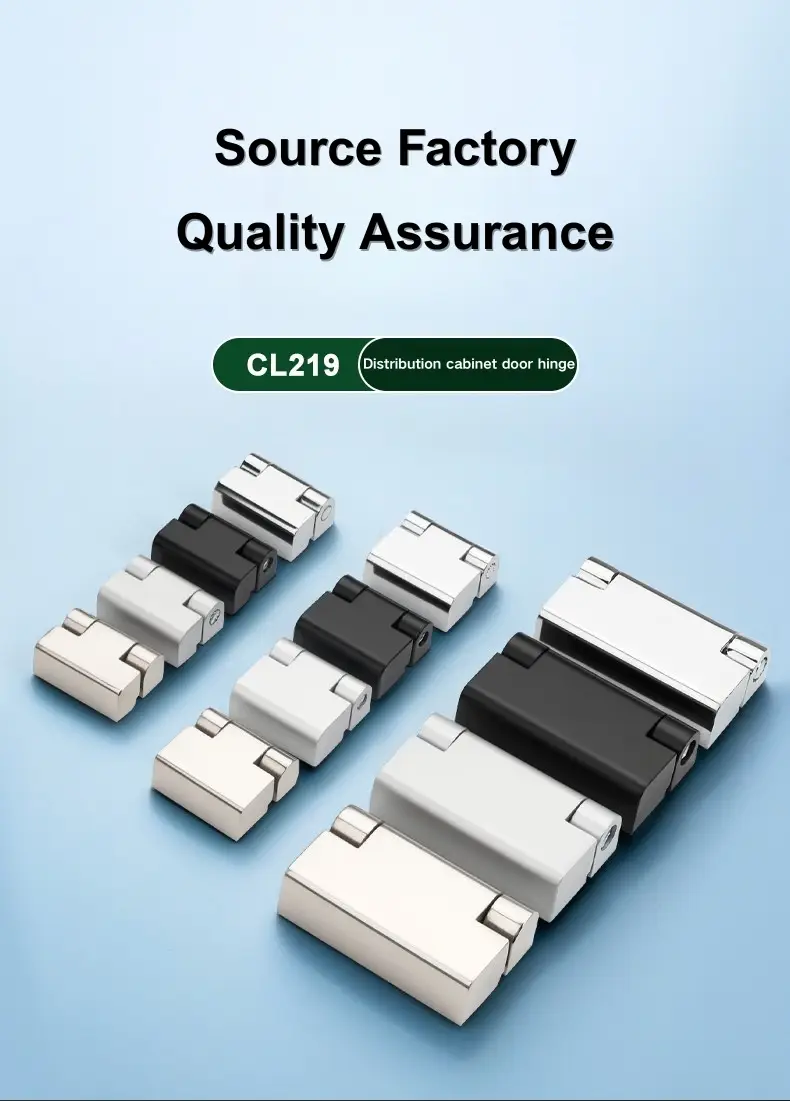

Per gli acquirenti che acquistano cerniere per armadi da Yitai Lock per quadri di distribuzione o involucri industriali, la serie CL219 di cerniere per armadio elettrico a montaggio superficiale copre una gamma di dimensioni utili in un unico design coerente. CL219-1 è il più grande dei tre, CL219-3 si trova al centro e CL219-2 è il più piccolo, quindi esiste un modello che si adatta alla maggior parte delle dimensioni delle porte senza passare a una serie di cerniere diversa. Tutti e tre sono montati a vite utilizzando quattro punti di fissaggio e le versioni in acciaio inossidabile presentano una finitura a specchio per applicazioni in cui la resistenza alla corrosione e l'aspetto della superficie sono entrambe priorità.

Opzioni e dimensioni del modello

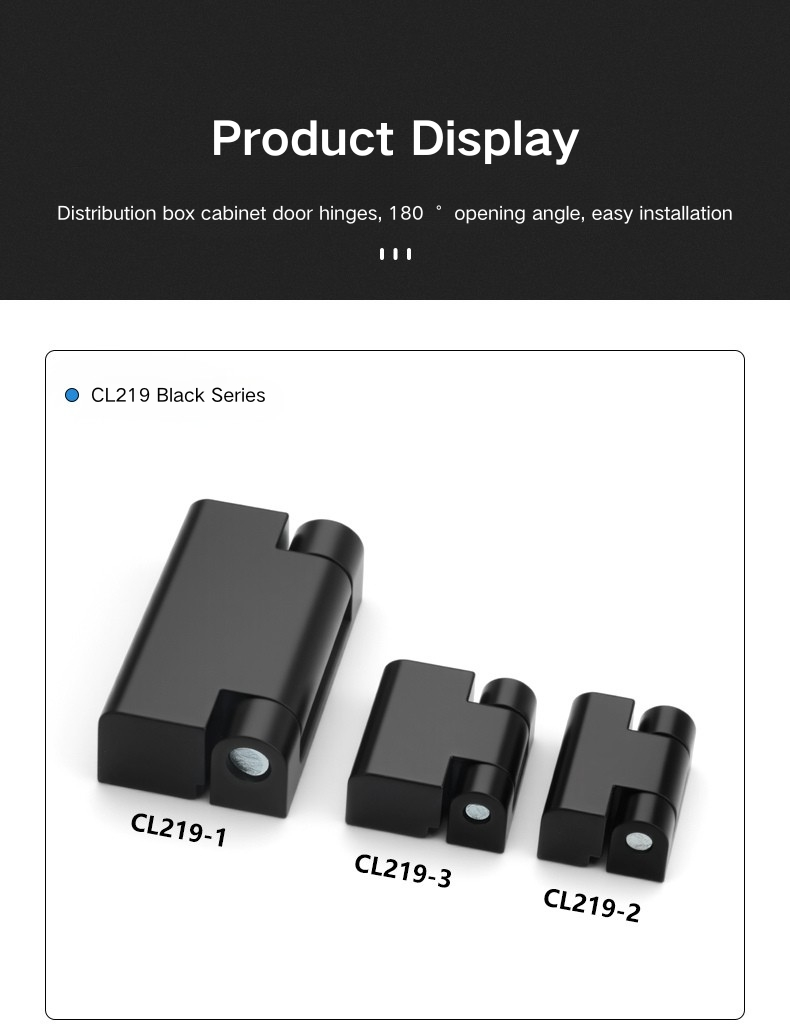

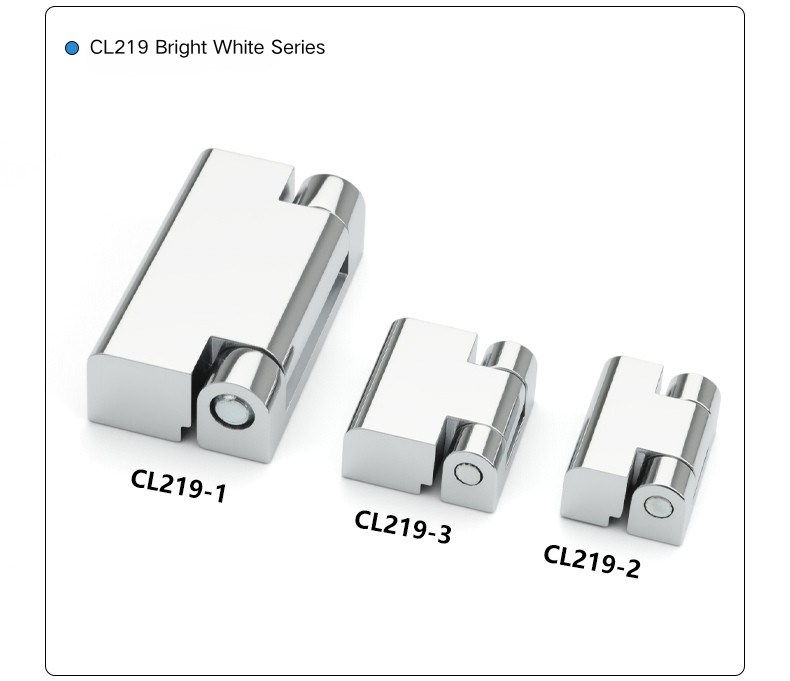

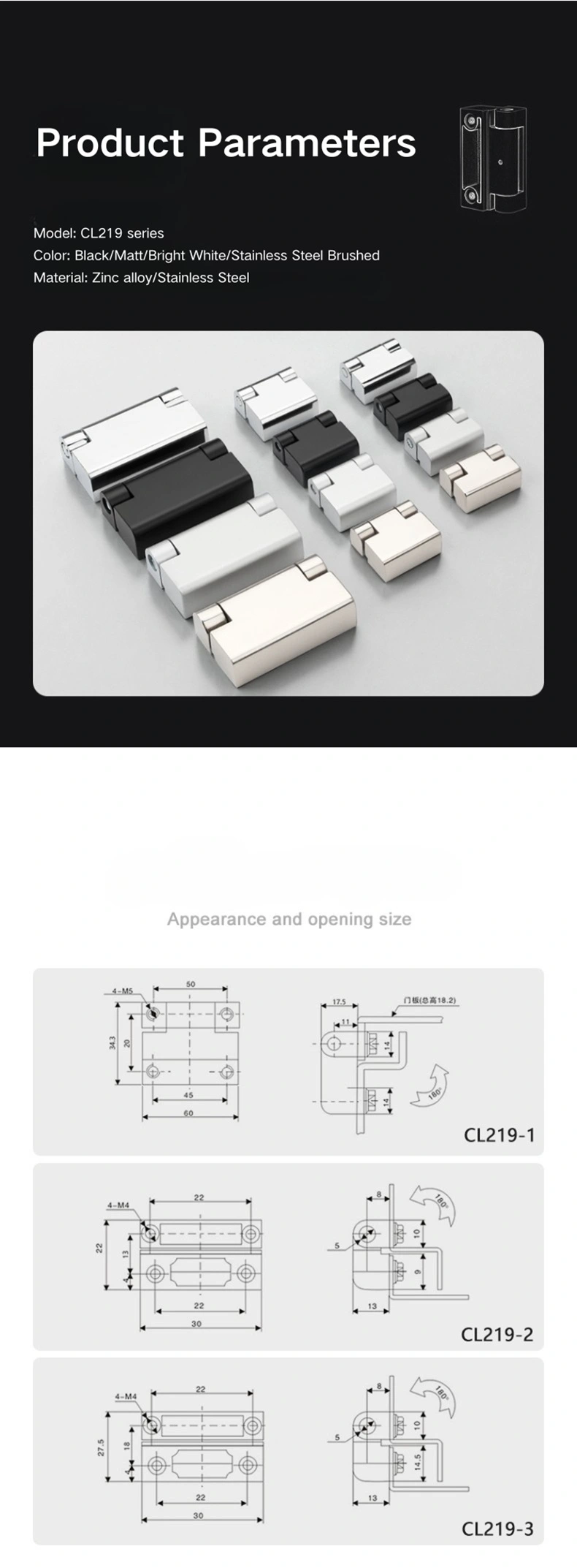

La cerniera per montaggio superficiale dell'armadio elettrico è disponibile in tre dimensioni. Il CL219-1 è il modello più grande, con un ingombro complessivo di 60 × 34,3 mm, un'apertura interna dell'anta di 45 mm e quattro viti di montaggio M5. Il CL219-2 è il più piccolo con 30 × 22 mm complessivi con una luce interna di 22 mm e quattro viti M4. Il CL219-3 si colloca tra i due con 30 × 27,5 mm complessivi, anch'esso con una luce interna di 22 mm e quattro viti M4, leggermente più alto del CL219-2 ma condividendo la stessa larghezza e dimensione delle viti.

La scelta tra i modelli di cerniera per montaggio su superficie dell'armadio elettrico dipende dalle dimensioni del pannello della porta e dal carico che la cerniera deve sostenere. Il CL219-1 è la scelta giusta per ante di armadi più grandi o più pesanti; il CL219-2 è adatto a contenitori più leggeri e compatti; e il CL219-3 si trova nel mezzo, offrendo un po' più di altezza rispetto al CL219-2 pur mantenendo la stessa larghezza di ingombro. Tutti e tre si aprono a 180°.

Opzioni di finitura e materiale

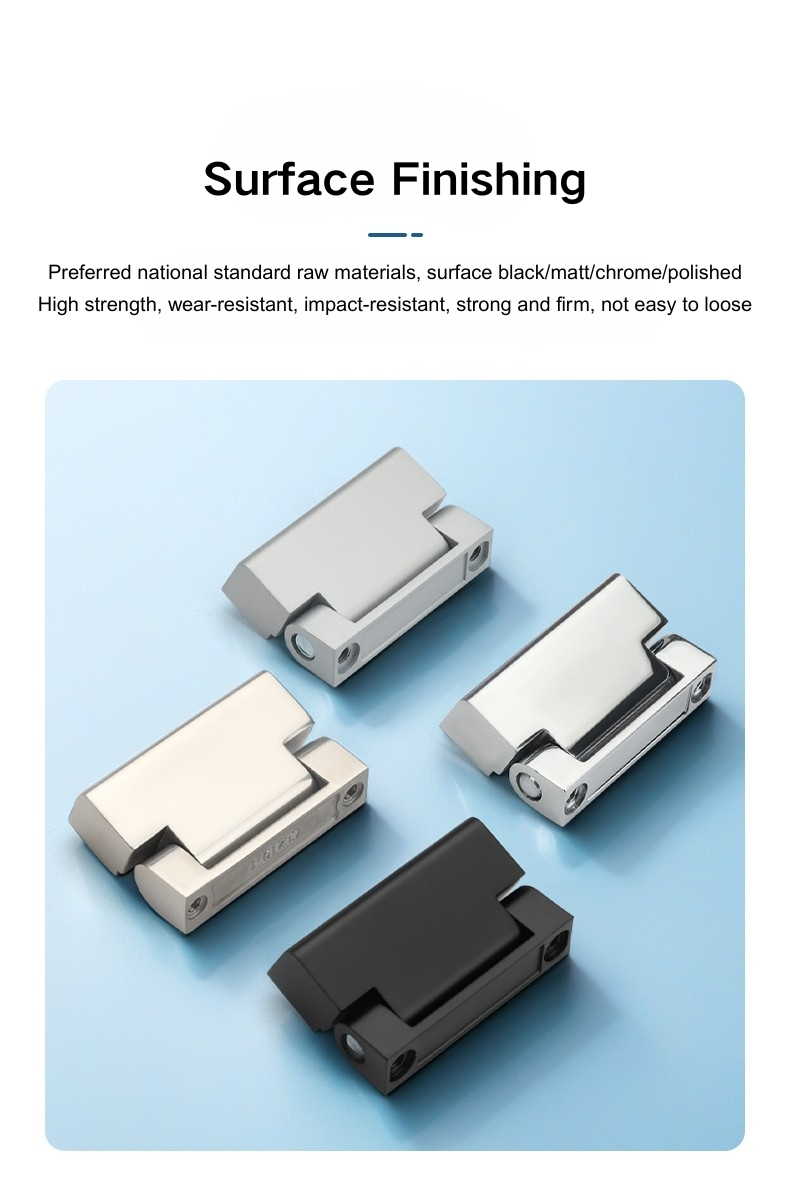

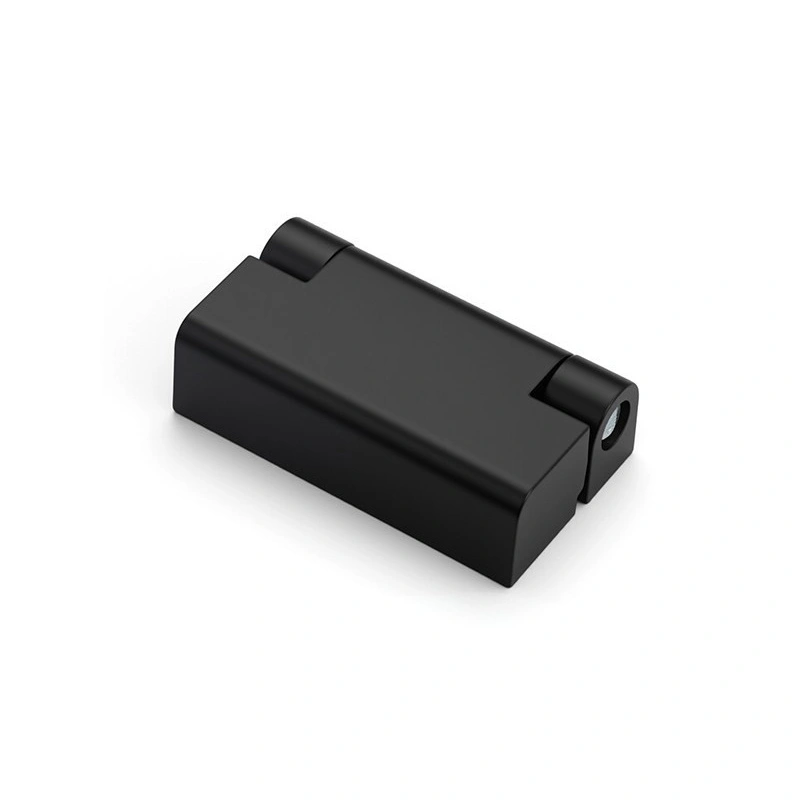

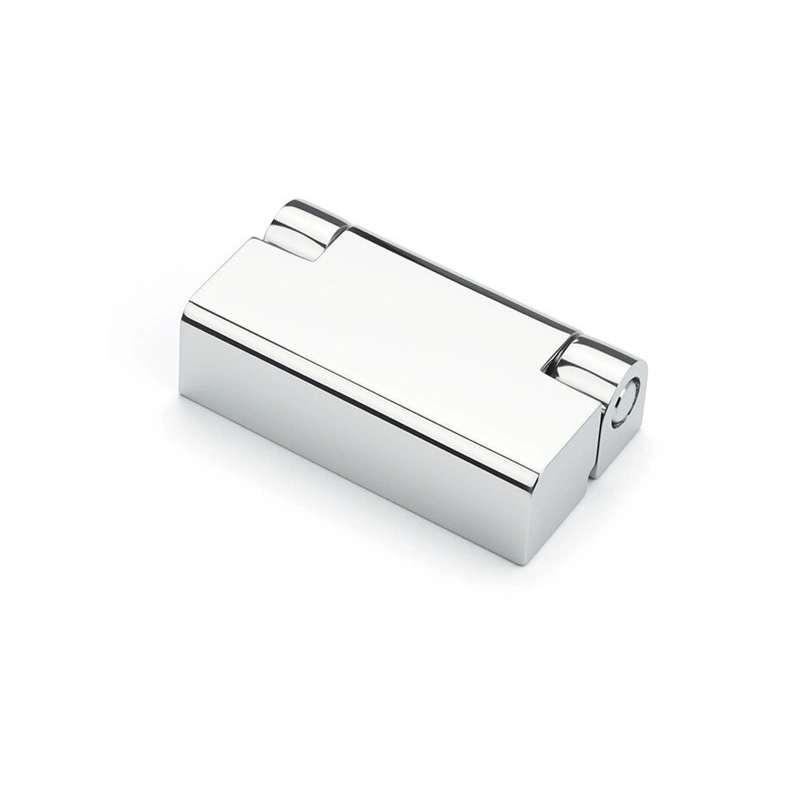

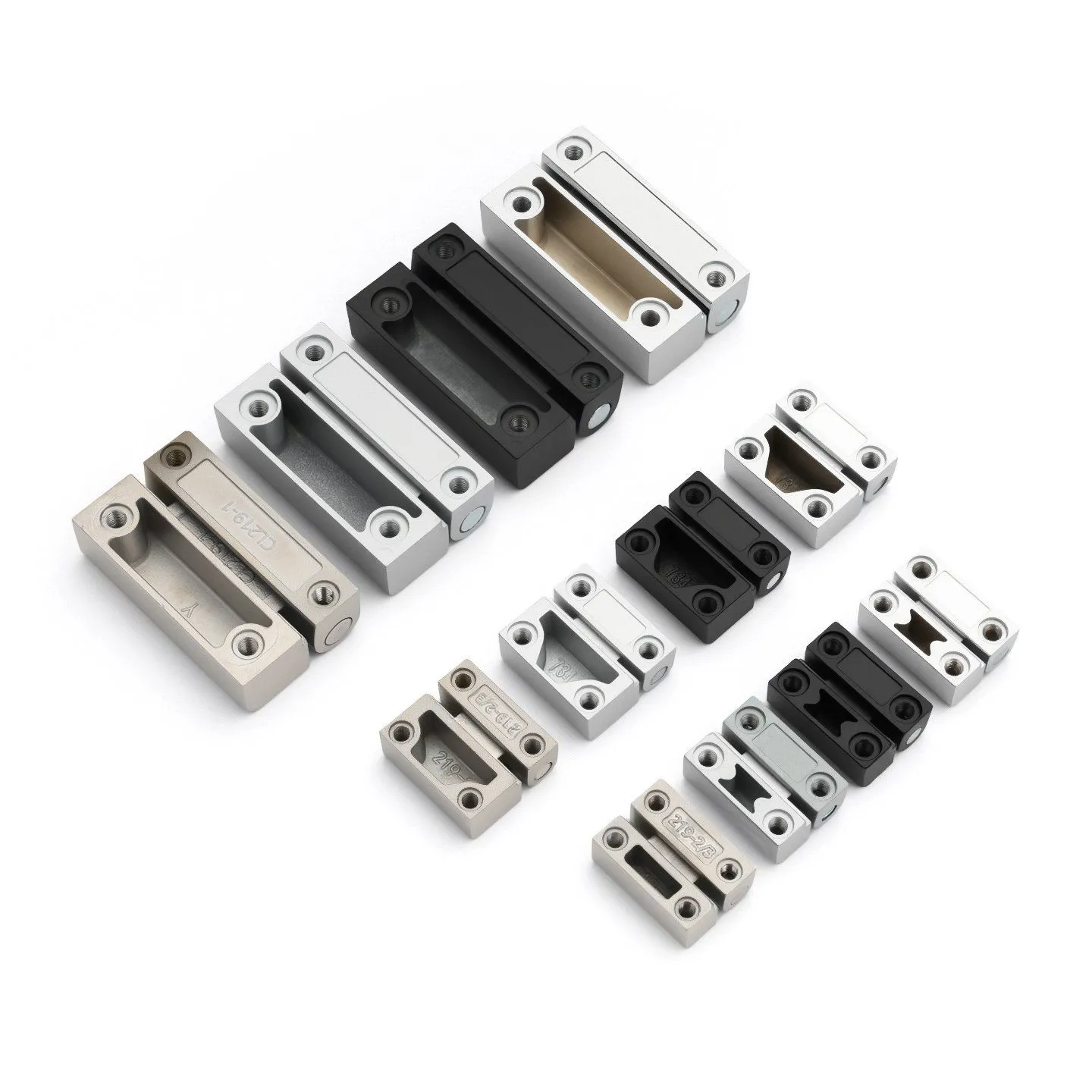

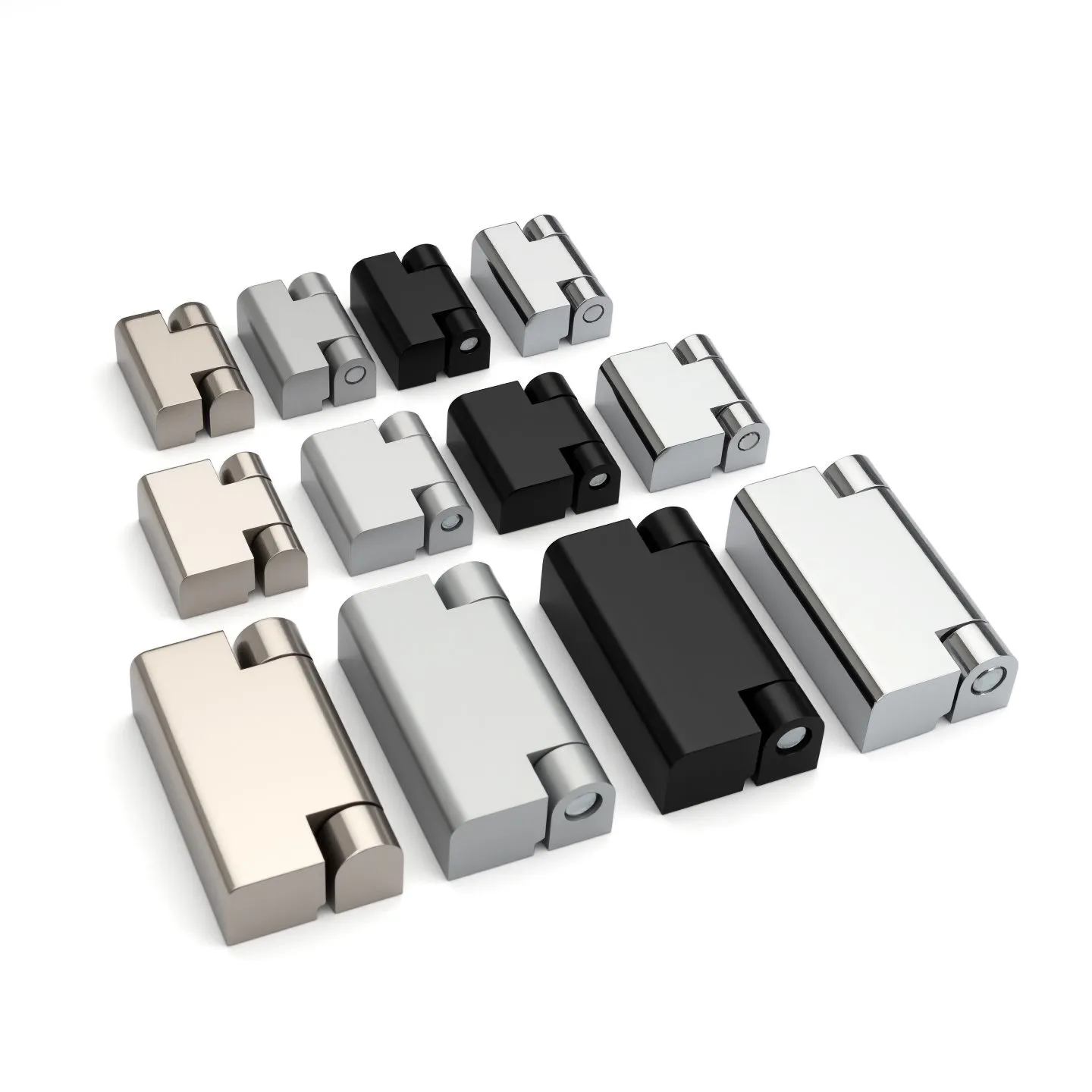

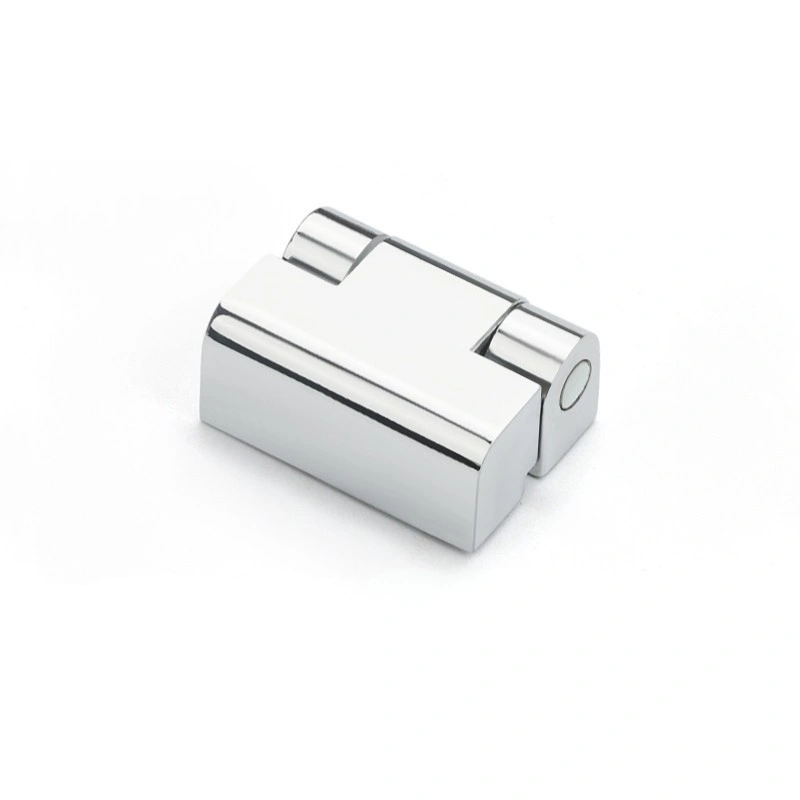

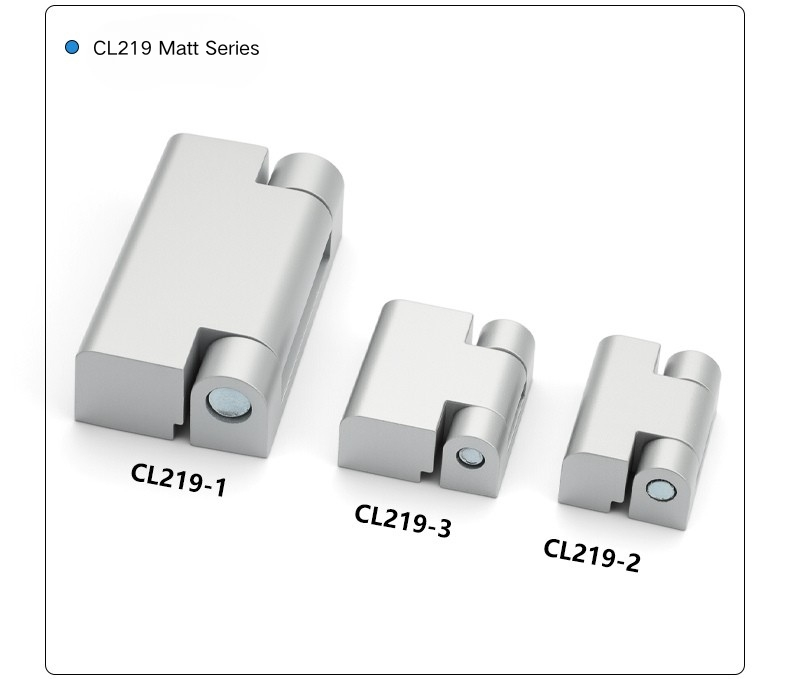

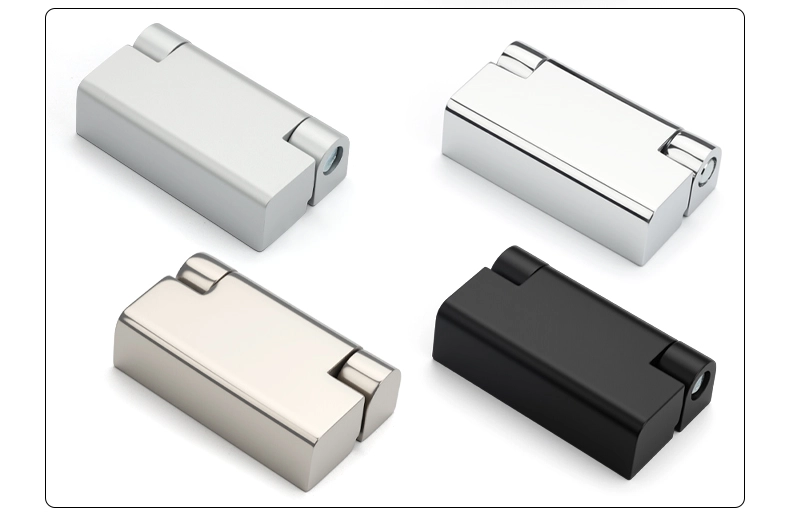

Ogni modello di cerniera per montaggio su superficie dell'armadio elettrico è offerto in quattro varianti: lega di zinco nera, lega di zinco con finitura opaca, lega di zinco cromata lucida e acciaio inossidabile con finitura a specchio. Le tre opzioni in lega di zinco offrono una gamma di aspetti superficiali per adattarsi alle diverse estetiche del cabinet: nero per cabinet scuri o verniciati a polvere, opaco per un aspetto industriale a bassa lucentezza e cromo lucido per un aspetto lucido su pannelli con specifiche superiori.

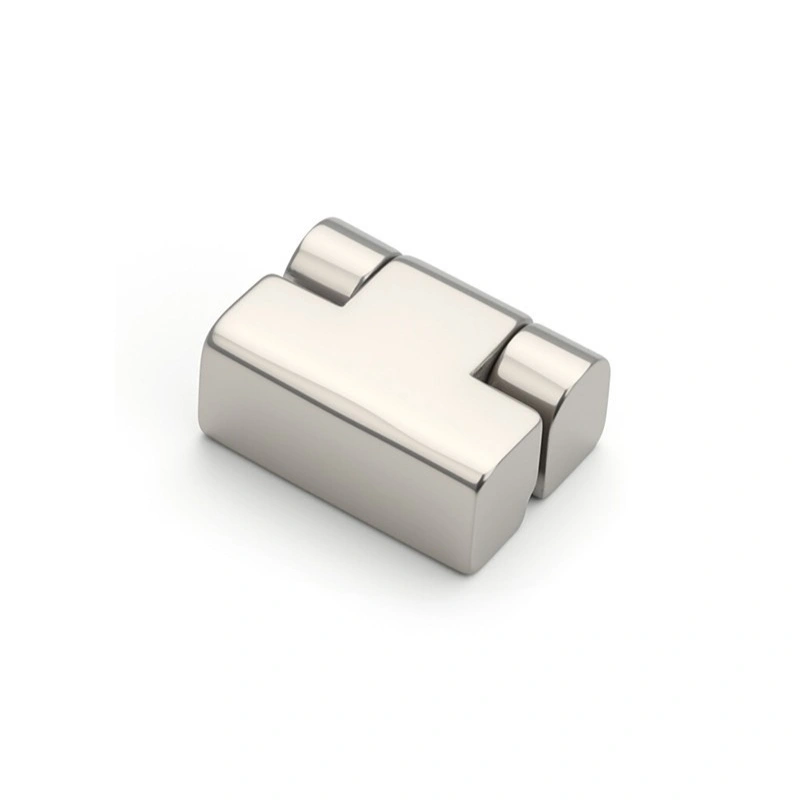

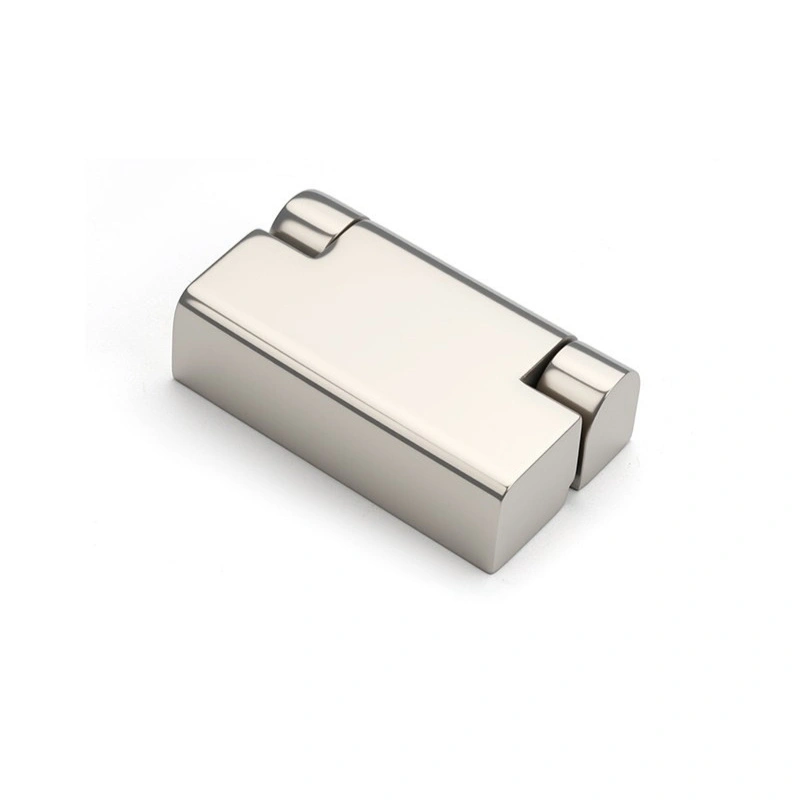

La versione in acciaio inossidabile della cerniera montata su superficie dell'armadio elettrico utilizza la lucidatura a specchio, che conferisce una superficie riflettente e liscia anziché una finitura spazzolata o satinata. Se il mobile viene utilizzato all'aperto, vicino alla costa o ovunque l'umidità è un fattore regolare, la versione con finitura a specchio in acciaio inossidabile è la scelta più sensata: le opzioni in lega di zinco vanno bene all'interno ma non resistono altrettanto bene in condizioni umide o salate nel tempo. Per le applicazioni standard per armadi da interni, qualsiasi finitura in lega di zinco resisterà bene in condizioni normali.

Angolo di apertura e controllo della porta

Tutti e tre i modelli di cerniera per montaggio su superficie dell'armadio elettrico si aprono a 180°, consentendo alla porta dell'armadio di oscillare completamente in piano contro il pannello o la parete adiacente. L'oscillazione di 180° è utile negli spazi più ristretti dove una porta che si apre solo parzialmente ostacolerebbe l'accesso all'interno o il lavoro attorno alle apparecchiature vicine. Per quanto riguarda il design con montaggio su superficie, la cerniera si trova sulla faccia esterna sia della porta che del telaio: è visibile quando la porta è chiusa, ma ciò significa anche che l'installazione è semplice e la cerniera è facile da controllare o sostituire in seguito senza smontare la porta. Ciò rende l'installazione semplice (non è necessaria alcuna preparazione di instradamento o ritaglio) e facilita inoltre l'ispezione o la sostituzione della cerniera senza smontare il pannello della porta.

Domande frequenti

Q1: Quali dimensioni sono disponibili nella serie CL219?

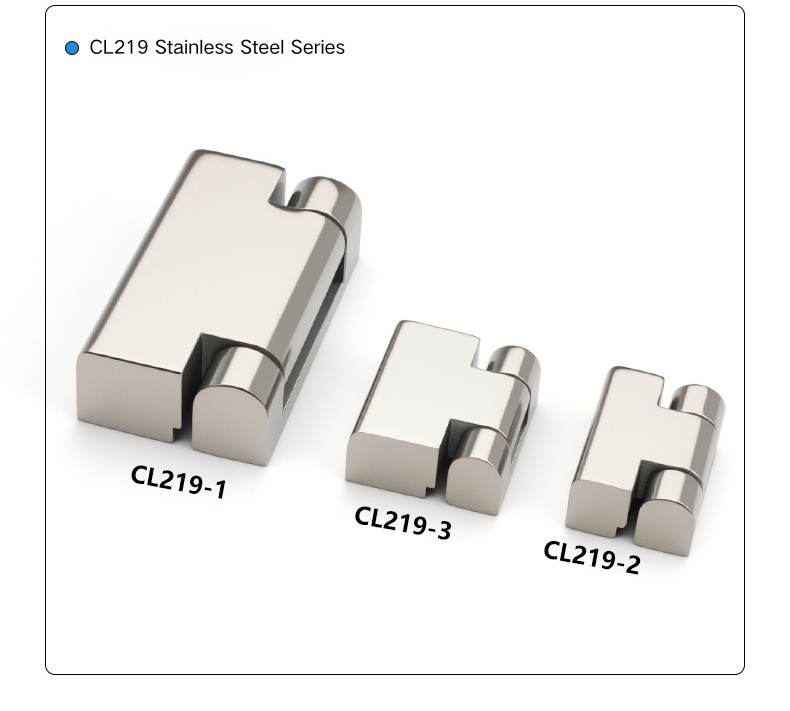

La serie CL219 comprende tre modelli. CL219-1 è il più grande con 60 × 34,3 mm complessivi; CL219-3 è di medie dimensioni con 30 × 27,5 mm; e CL219-2 è il più piccolo con 30 × 22 mm. Tutti e tre condividono lo stesso design di base e l'angolo di apertura di 180°.

Q2: Quali dimensioni delle viti vengono utilizzate per il montaggio?

Il CL219-1 utilizza quattro viti M5 per il montaggio. I modelli CL219-2 e CL219-3 utilizzano entrambi quattro viti M4. La lunghezza della vite deve essere selezionata in base allo spessore del pannello della porta e del telaio.

Q3: Quali opzioni di finitura sono disponibili?

Ogni modello CL219 è disponibile in lega di zinco nera, lega di zinco opaca, lega di zinco cromata lucida e acciaio inossidabile con finitura a specchio. Le opzioni in lega di zinco sono adatte per applicazioni in armadi da interni; la finitura a specchio in acciaio inossidabile è migliore per ambienti esterni o ad alta umidità.

Q4: Qual è l'angolo di apertura della cerniera dell'armadio CL219?

Tutti e tre i modelli CL219 si aprono a 180°, consentendo alla porta di oscillare completamente in piano. Ciò è utile nelle installazioni in cui è necessario uno spazio totale sulla porta o dove lo spazio attorno all'armadio è limitato.

Q5: Si tratta di una cerniera nascosta o montata in superficie?

La CL219 è una cerniera a montaggio superficiale. Si trova sulla faccia esterna della porta e del telaio anziché essere incassato o nascosto. Ciò semplifica l'installazione poiché non sono necessari ritagli o percorsi e la cerniera rimane accessibile per l'ispezione o la sostituzione dopo l'installazione.

Q6: La versione in acciaio inossidabile è adatta per involucri da esterno?

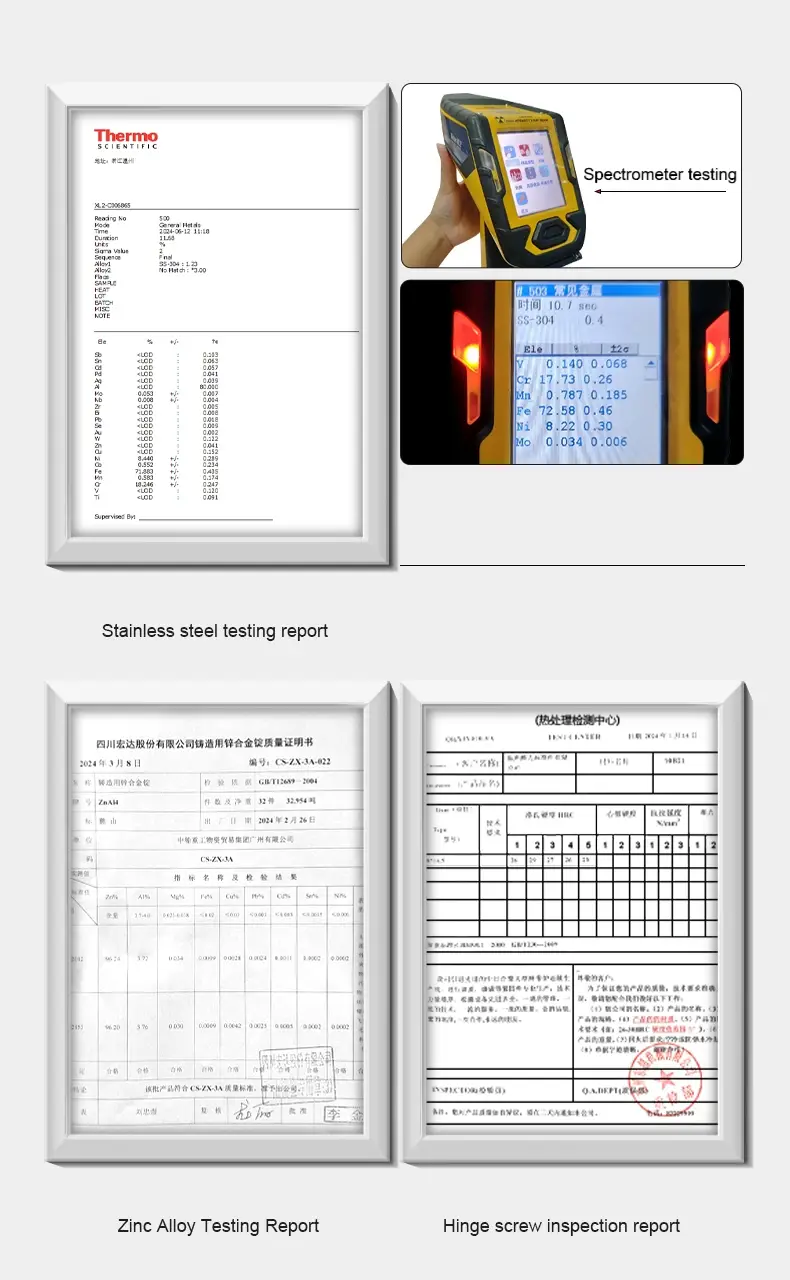

SÌ. L'acciaio inossidabile CL219 con finitura a specchio utilizza materiale di grado 304 resistente alla corrosione ed è adatto per quadri esterni, ambienti costieri o qualsiasi installazione in cui l'involucro è esposto all'umidità nel tempo.

Q7: Come faccio a scegliere tra CL219-1, CL219-2 e CL219-3?

Seleziona in base alle dimensioni e al peso del pannello della porta. CL219-1 è il più grande e si adatta a porte più pesanti o più grandi. CL219-2 è il più piccolo e funziona bene su custodie compatte o leggere. CL219-3 è di medie dimensioni e si colloca tra i due sia per dimensioni che per capacità di carico.
