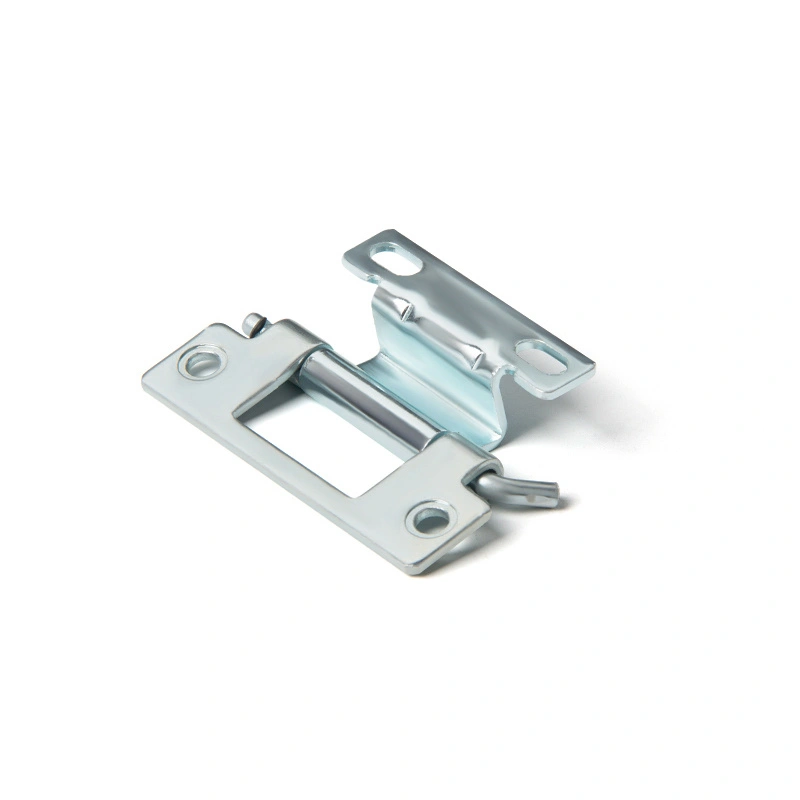

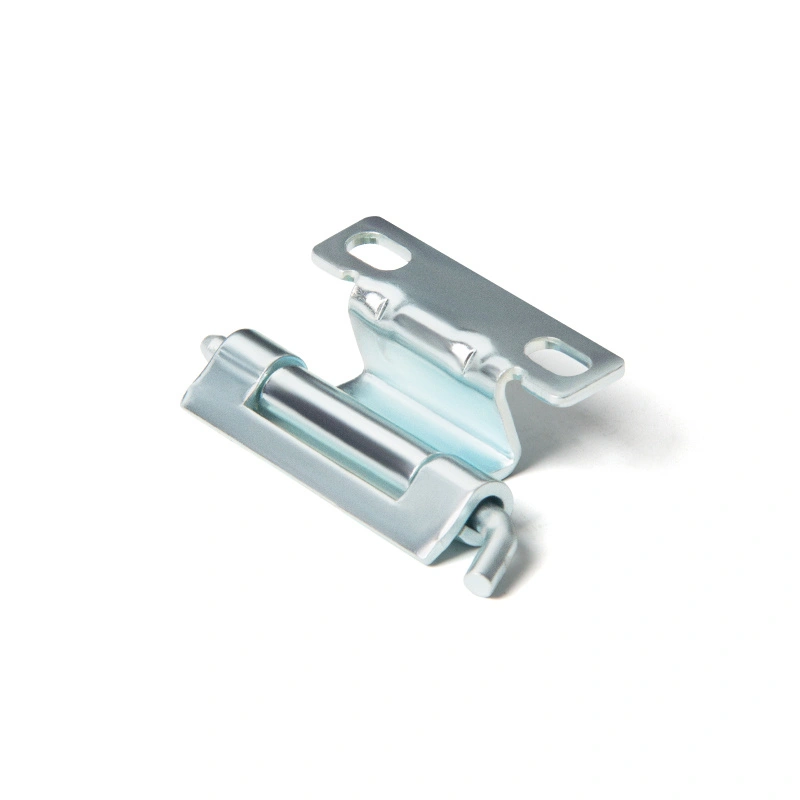

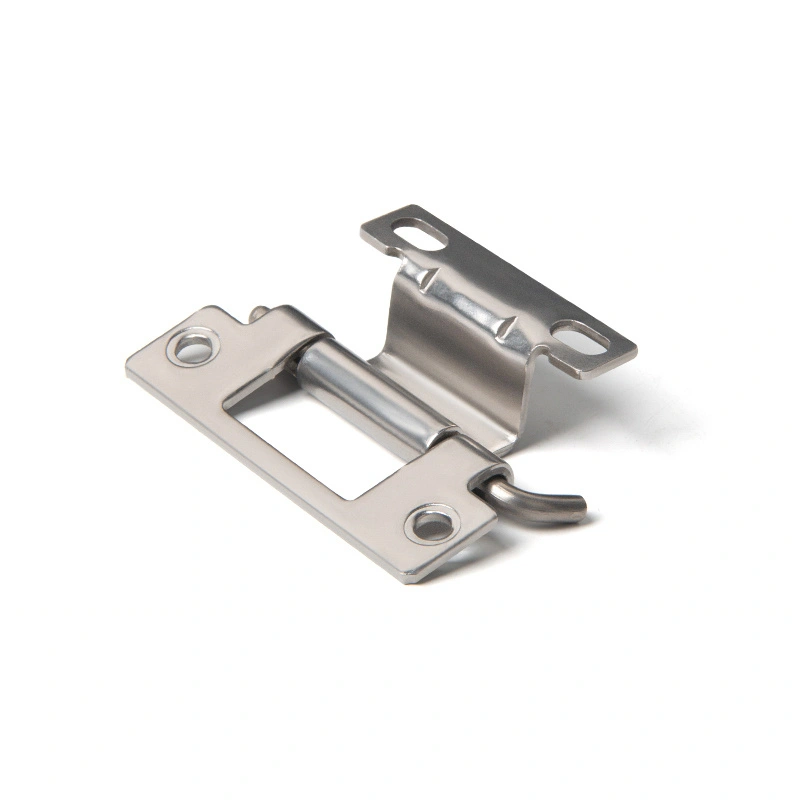

Cerniera rimovibile del pannello di distribuzione

Per coloro che acquistano hardware per quadri elettrici da Yitai Lock in quantità, vale la pena confrontare la serie CL250 con cerniera rimovibile per pannello di distribuzione tra i modelli prima di effettuare un ordine, poiché il design strutturale è coerente ma le dimensioni variano tra i modelli. Il design rimovibile fa sì che la porta possa essere sollevata senza attrezzi una volta installata, il che è una caratteristica pratica sia per le catene di montaggio che per la manutenzione sul campo. Sono supportati entrambi i metodi di installazione, con vite e saldatura, quindi la cerniera si adatta alla maggior parte dei flussi di lavoro di fabbricazione senza modifiche.

Opzioni e dimensioni del modello

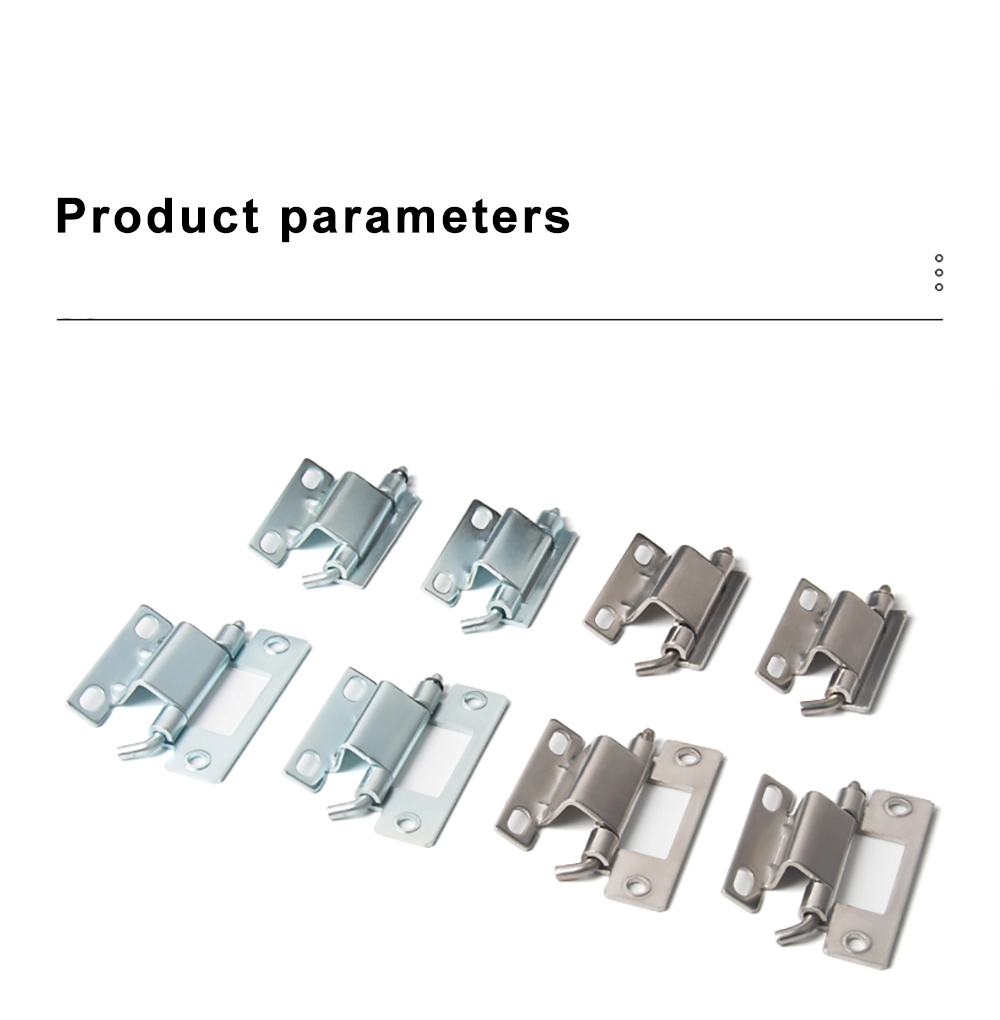

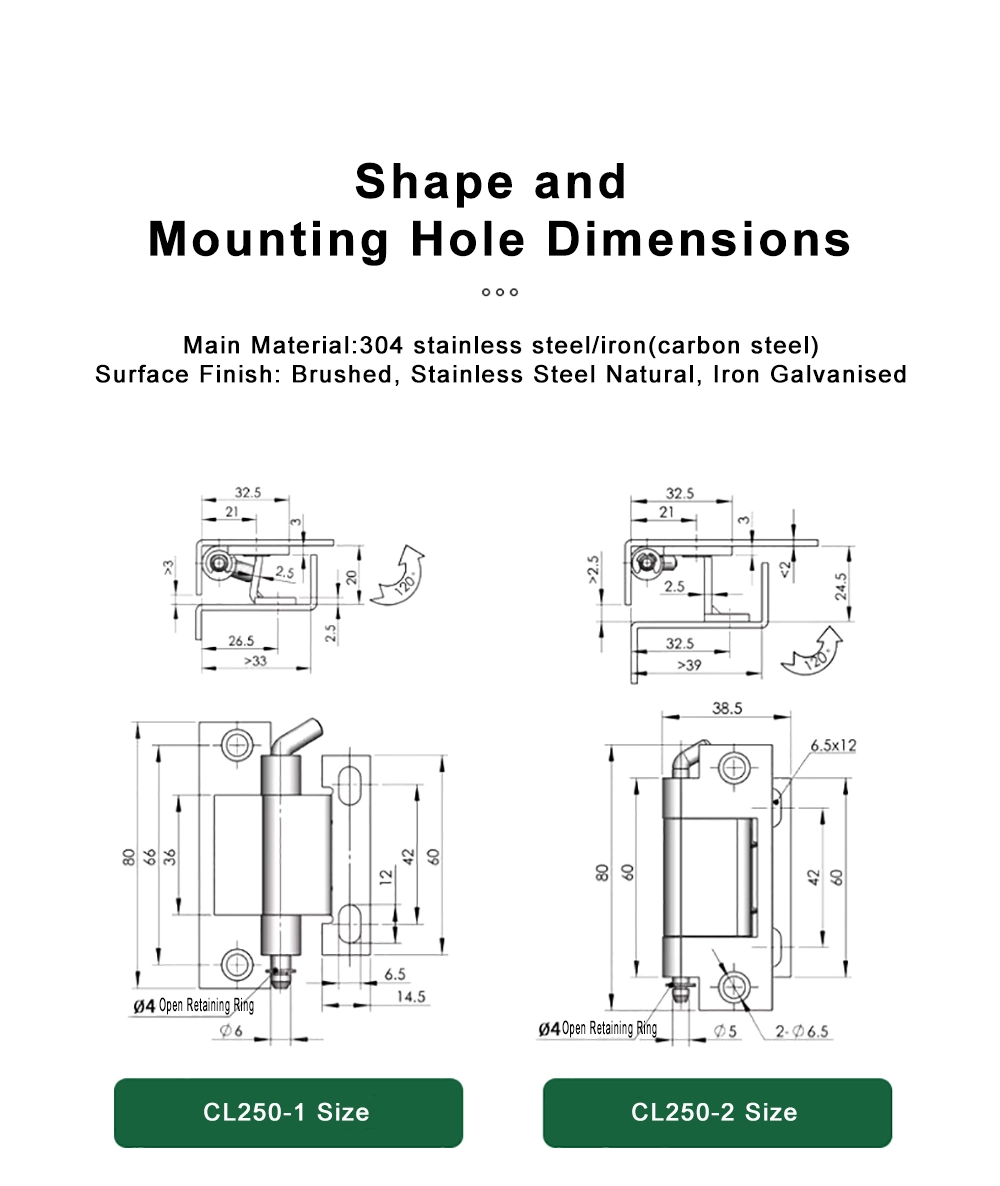

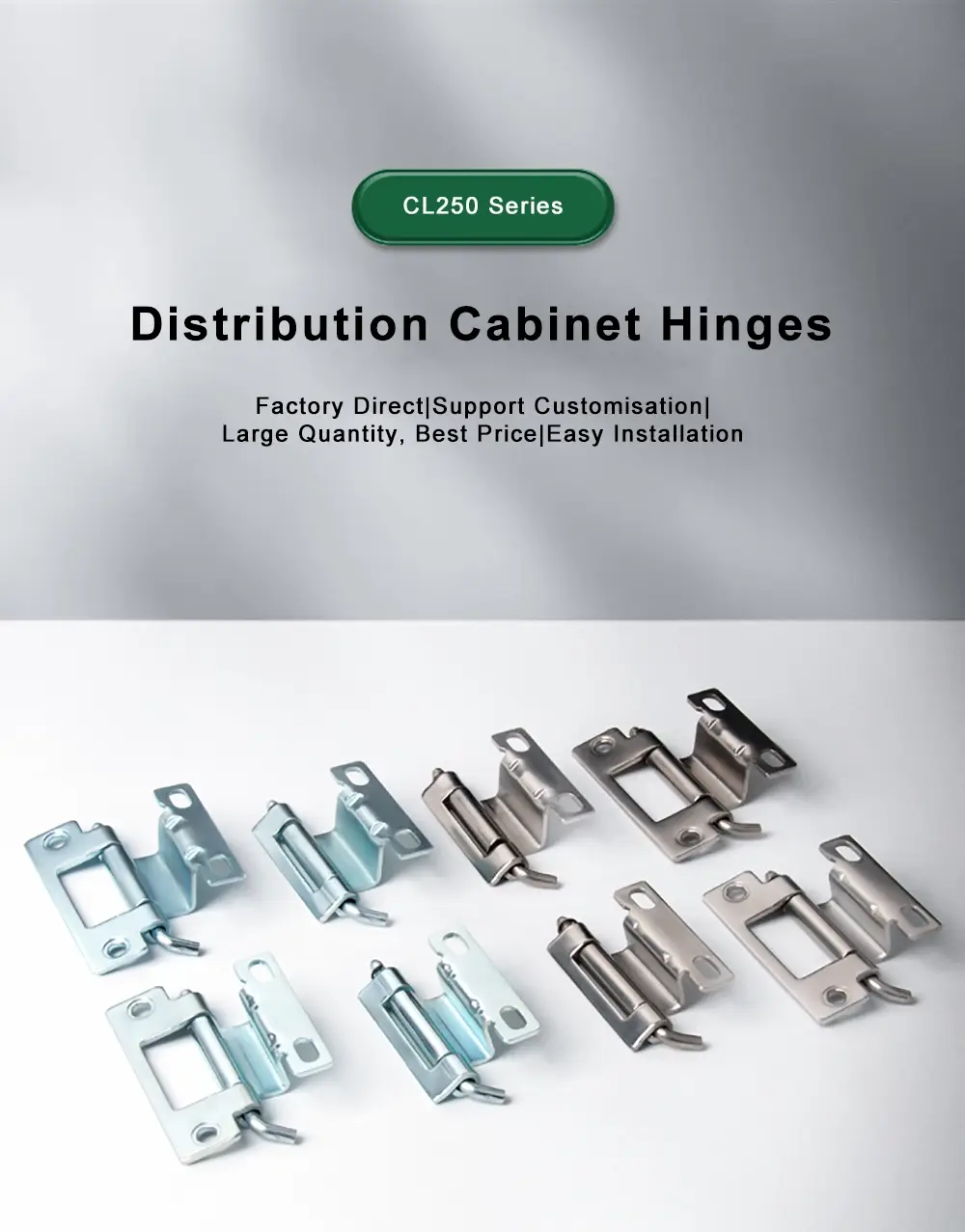

La serie CL250 di Cerniera Rimovibile per Pannello di Distribuzione comprende quattro modelli con la stessa struttura di base ma dimensioni diverse. Il CL250-1 ha un'altezza complessiva di 80 mm con un corpo cerniera di 66 mm, una profondità totale di 33 mm e un diametro del barilotto di Φ6 mm. Il CL250-2 condivide l'altezza complessiva di 80 mm e utilizza una lunghezza del corpo di 60 mm, una profondità di 39 mm o più e una canna da Φ5 mm con due fori di montaggio da Φ6,5 mm distanziati di 6,5 × 12 mm.

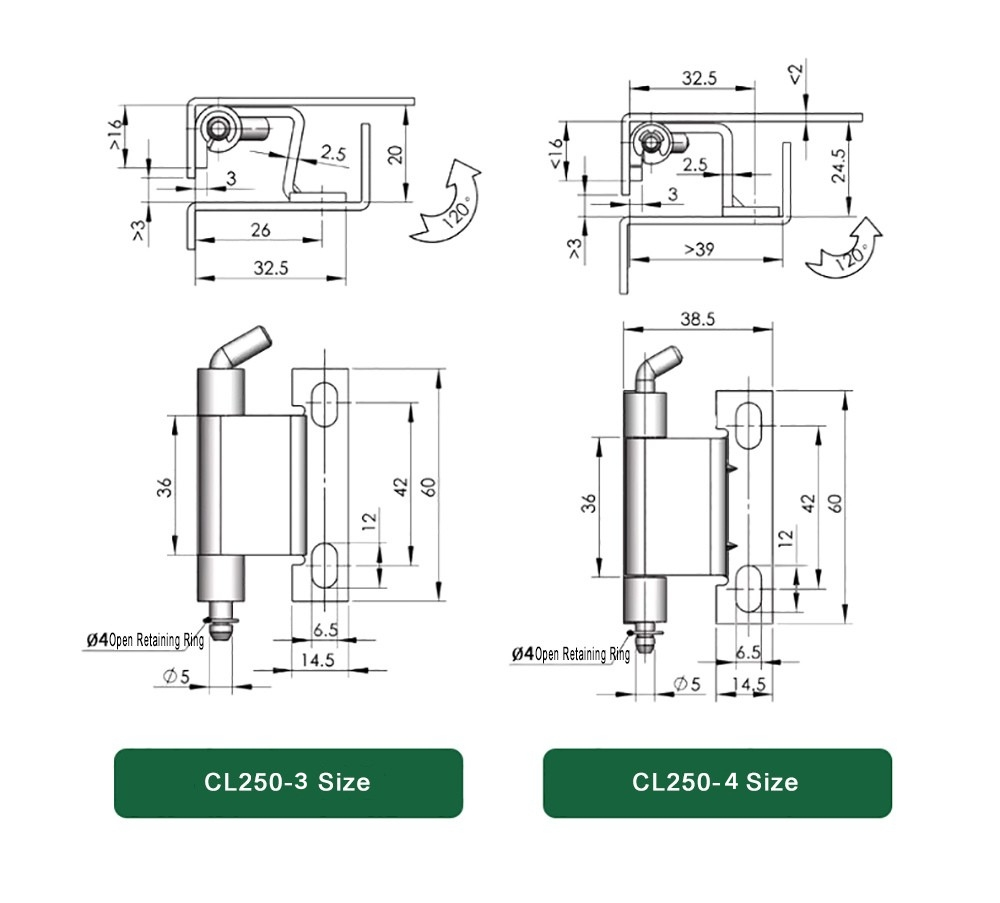

CL250-3 e CL250-4 sono le opzioni più compatte nella gamma di cerniere rimovibili per pannelli di distribuzione. Entrambi hanno un'altezza del corpo cerniera di 36 mm e un'altezza complessiva di 60 mm, con larghezza base 14,5 mm e barilotto Φ5 mm. Il CL250-3 ha una profondità di 32,5 mm mentre il CL250-4 arriva a 38,5 mm. Tutti e quattro i modelli utilizzano un anello di ritenzione aperto Φ4 per fissare il perno in posizione.

Tipi di aste e angolo di apertura

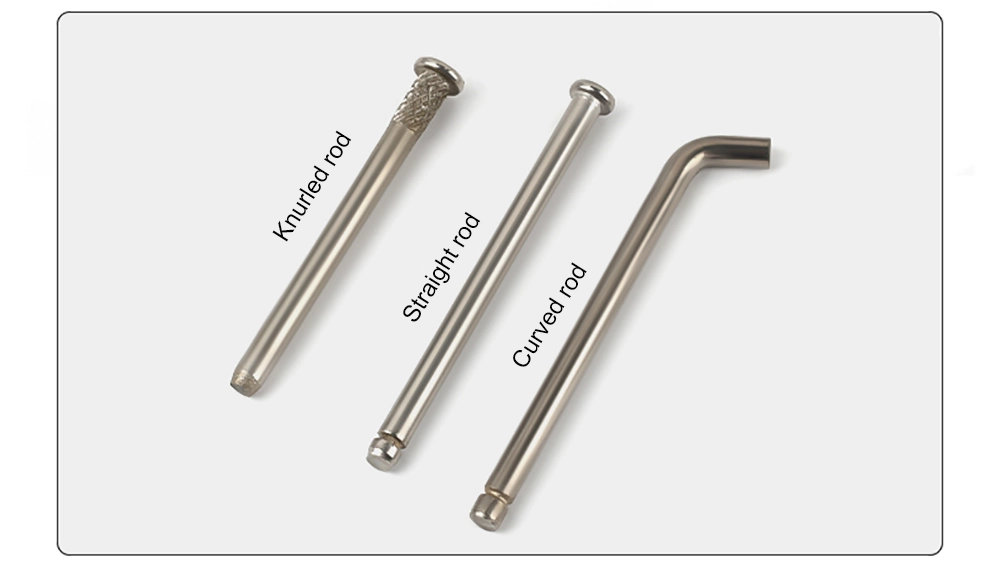

Uno dei dettagli più pratici della cerniera rimovibile del pannello di distribuzione è la scelta di tre tipi di asta: zigrinata, diritta e curva. L'asta zigrinata aggiunge una struttura di presa al perno, che aiuta a resistere all'allentamento sotto vibrazione. L'asta diritta è l'opzione standard e si adatta alla maggior parte delle applicazioni generali di custodie. L'asta curva è sagomata per facilitare la rimozione manuale del perno, il che può essere utile in caso di accesso frequente alla cerniera o in spazi ristretti.

Tutti i tipi di aste sulla cerniera rimovibile del pannello di distribuzione funzionano con lo stesso anello di ritenzione aperto Φ4 che blocca il perno una volta posizionato. L'angolo di apertura dell'intera serie CL250 è di circa 120°, il che offre spazio sufficiente per la maggior parte delle esigenze di accesso alle porte dell'armadio senza richiedere un'oscillazione completa di 180°.

Installazione e montaggio

La cerniera rimovibile del pannello di distribuzione supporta due metodi di installazione: montaggio con viti e saldatura, il che significa che può essere utilizzata sia in involucri in lamiera fabbricata che in gruppi di armadi imbullonati. Per il montaggio a vite, il CL250-1 utilizza un unico slot da Φ6,5 mm, mentre i modelli CL250-2 e CL250-3/4 utilizzano slot ovali o fori doppi che consentono alcune regolazioni della posizione durante l'installazione.

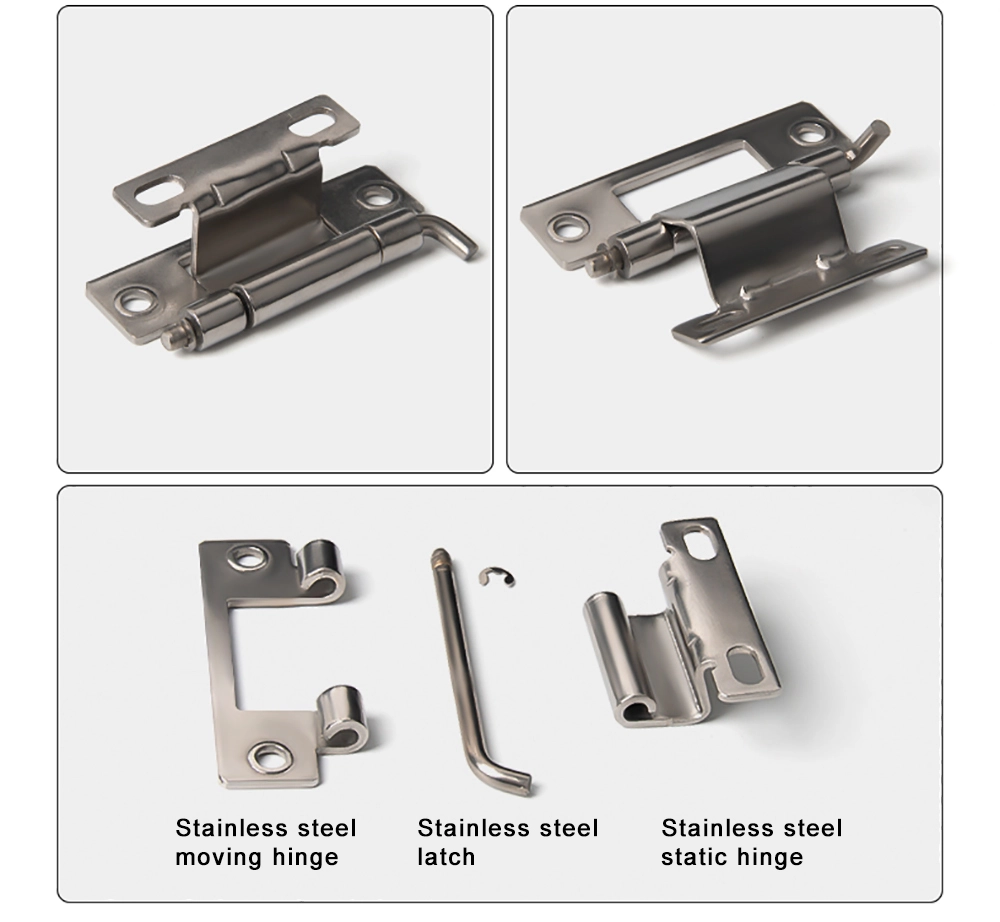

Una volta installata, la cerniera rimovibile del pannello di distribuzione consente di rimuovere l'anta della porta tirando il perno, senza bisogno di attrezzi. Ciò lo rende particolarmente adatto agli armadi che richiedono la rimozione periodica dello sportello per l'accesso al cablaggio o la manutenzione interna. L'anello di ritenzione impedisce al perno di allentarsi durante l'uso regolare, quindi non c'è il rischio che la porta si stacchi inaspettatamente durante il funzionamento.

Scenari applicativi

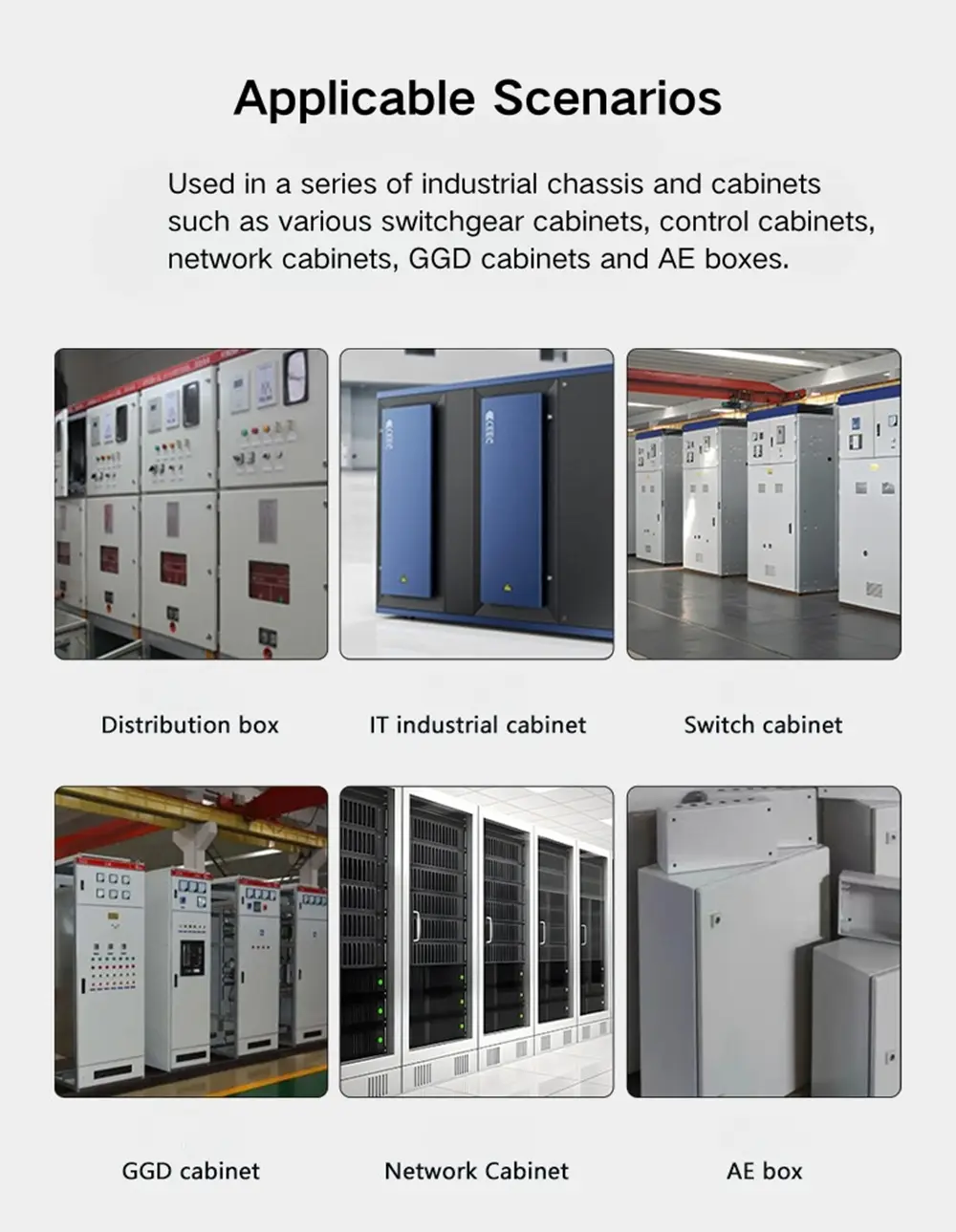

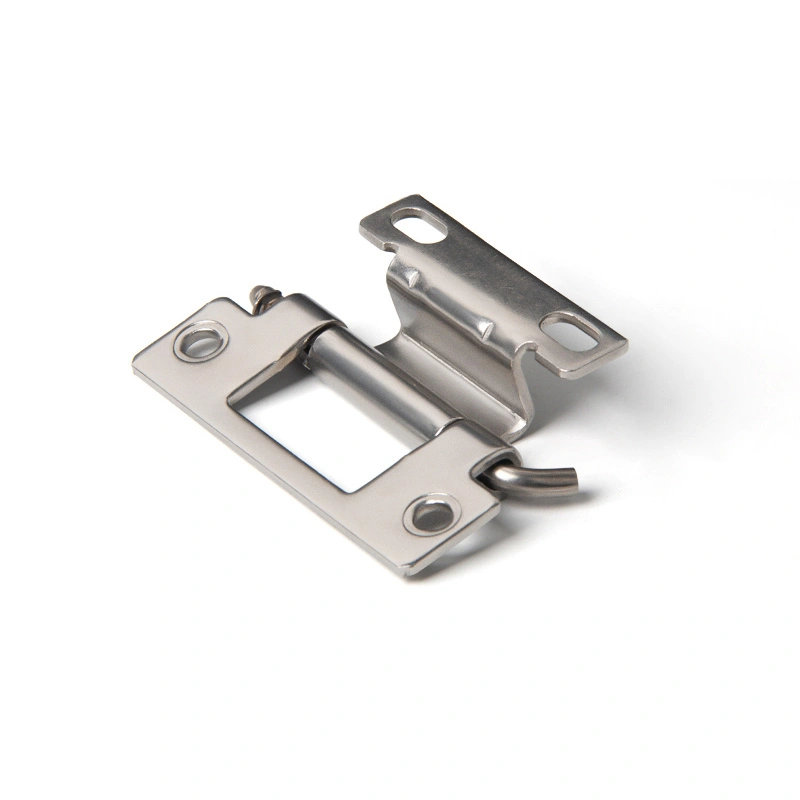

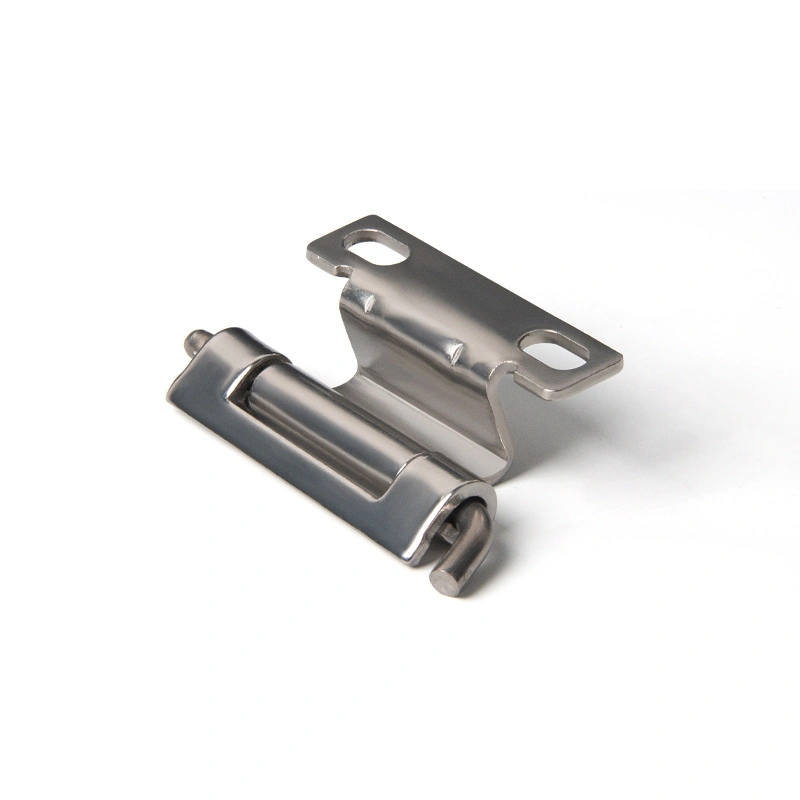

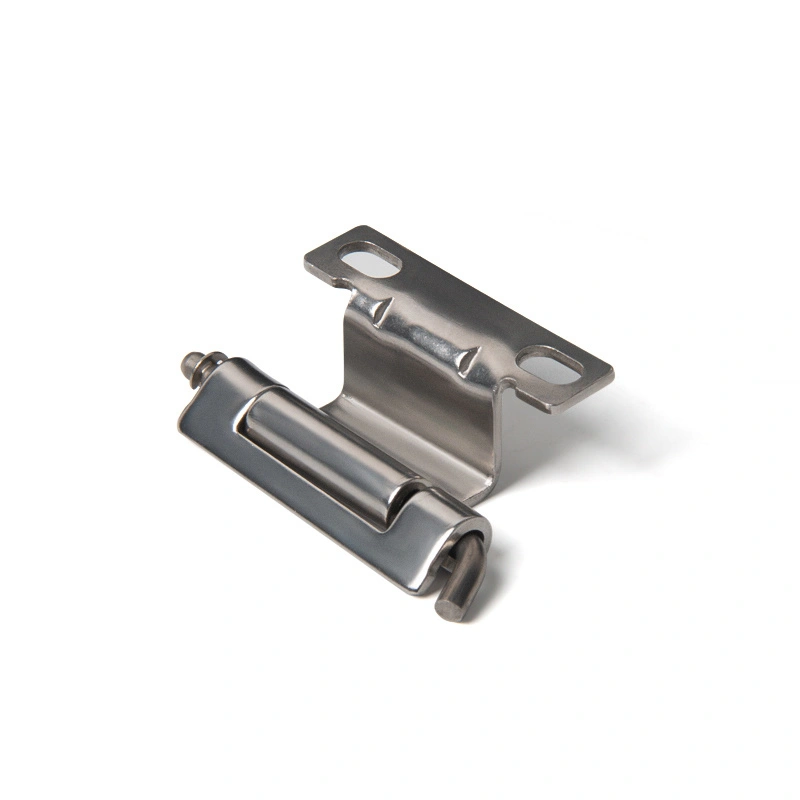

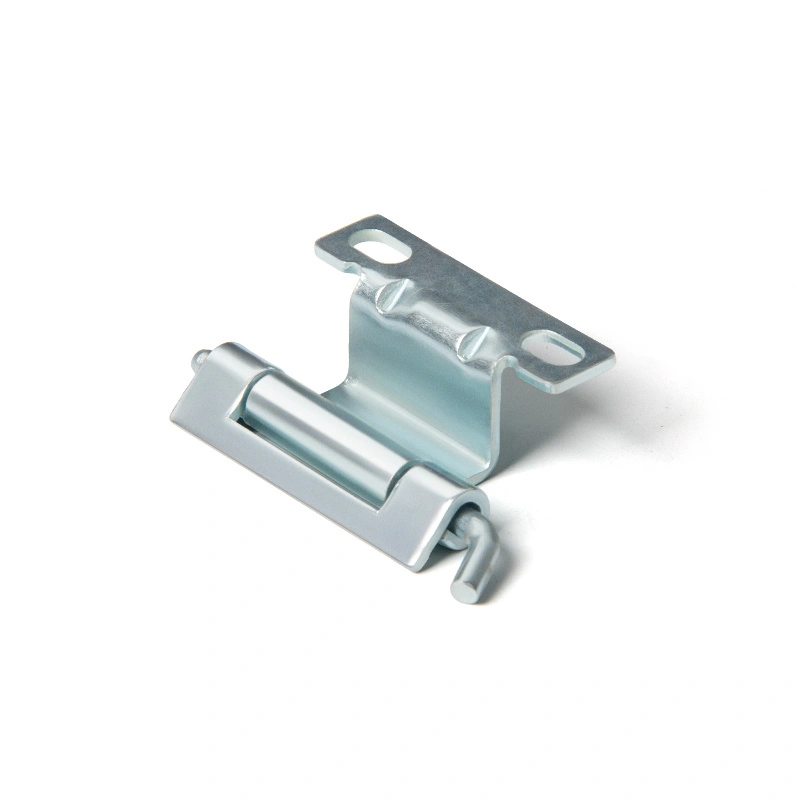

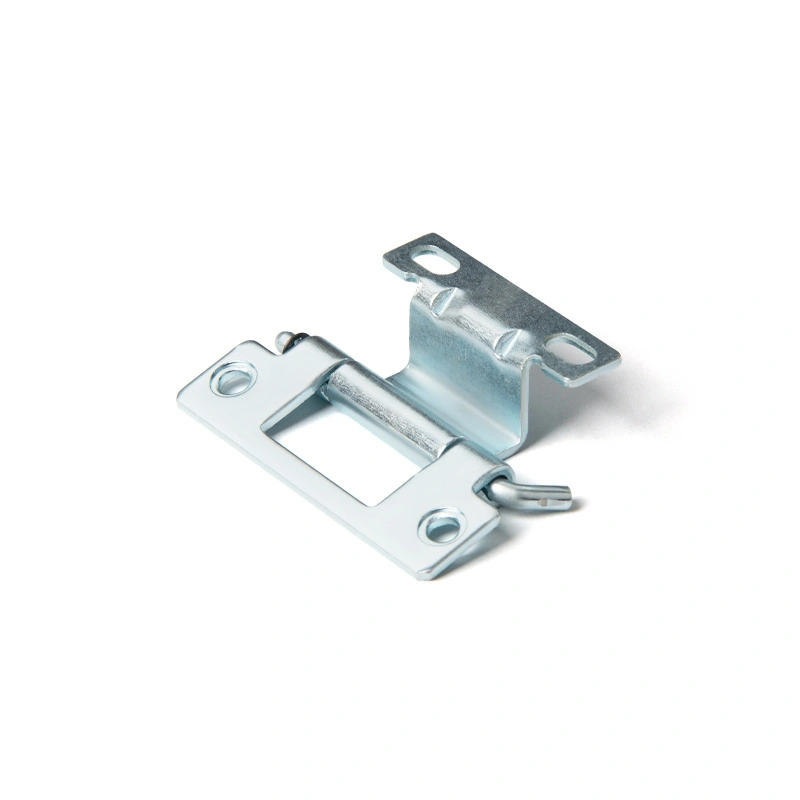

La cerniera rimovibile del pannello di distribuzione si trova più spesso su scatole di distribuzione, porte di quadri elettrici e involucri di apparecchiature industriali, ovunque una porta debba staccarsi in modo pulito senza smontare il telaio. L'angolo di apertura di 120° è sufficiente per un comodo accesso agli interni dei pannelli nella maggior parte delle installazioni e, poiché sono supportati sia il montaggio con viti che la saldatura, si adatta alla maggior parte delle configurazioni di fabbricazione di armadi senza alcuna regolazione. Dal punto di vista dei materiali, la cerniera rimovibile del pannello di distribuzione in acciaio al carbonio zincato è la soluzione ideale per gli involucri interni standard in condizioni asciutte. La versione in acciaio inossidabile 304 è la scelta migliore per quadri esterni, installazioni costiere o ovunque l'armadio sia esposto a umidità o corrosione nel tempo. La versione in acciaio inossidabile 304 è la soluzione migliore per quadri esterni, installazioni costiere o qualsiasi applicazione in cui l'involucro è esposto a umidità o condizioni corrosive nel tempo.

Domande frequenti

Q1: Quali modelli sono inclusi nella serie CL250?

La serie CL250 comprende quattro modelli: CL250-1, CL250-2, CL250-3 e CL250-4. Tutti condividono lo stesso design strutturale e lo stesso angolo di apertura: le differenze tra loro riguardano le dimensioni e la configurazione dei fori di montaggio. Seleziona in base alle dimensioni del pannello della porta e ai requisiti di carico.

Q2: Qual è l'angolo di apertura della cerniera CL250?

Tutti e quattro i modelli CL250 si aprono a circa 120°. Ciò è coerente in tutta la serie, indipendentemente dalle dimensioni o dal materiale del modello.

Q3: Quali tipi di aste sono disponibili?

La cerniera CL250 è disponibile con tre tipologie di asta: zigrinata, diritta e curva. Le aste zigrinate resistono all'allentamento sotto le vibrazioni; le aste diritte sono l'opzione standard; le aste curve facilitano la rimozione manuale dei perni in installazioni strette o ad accesso frequente.

Q4: Come viene fissato il pin una volta installato?

Tutti i modelli CL250 utilizzano un anello di ritenzione aperto Φ4 per bloccare il perno della cerniera in posizione durante il normale utilizzo. Il perno può essere rimosso manualmente quando è necessaria la rimozione della porta, senza la necessità di attrezzi.

Q5: Quali metodi di installazione sono supportati?

La cerniera CL250 può essere installata mediante montaggio con viti o saldatura, a seconda del metodo di fabbricazione del mobile. Le configurazioni dei fori di montaggio variano in base al modello: fare riferimento ai disegni dimensionali per i dettagli sulle dimensioni dello slot e sulla spaziatura.

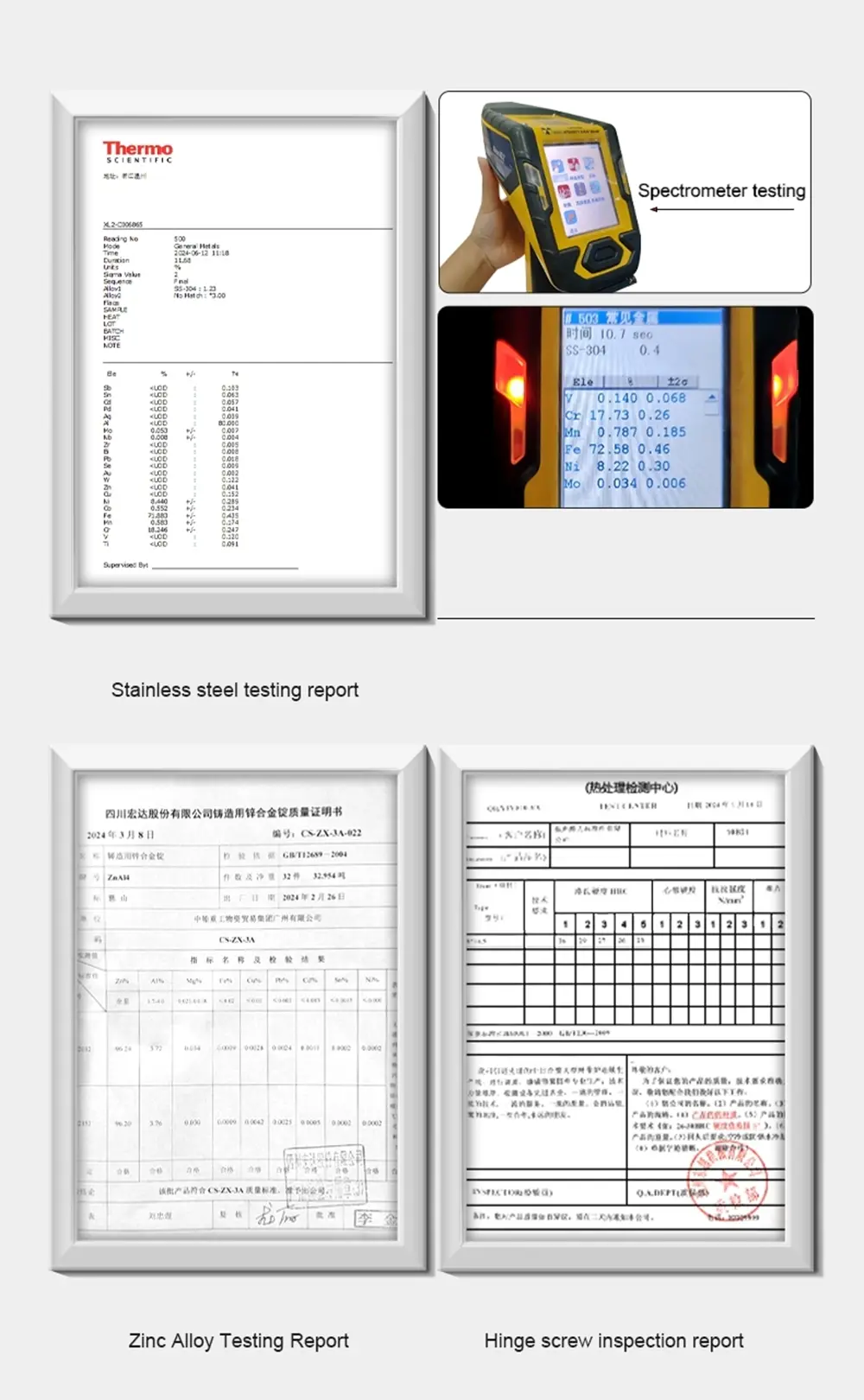

Q6: Quali materiali sono disponibili?

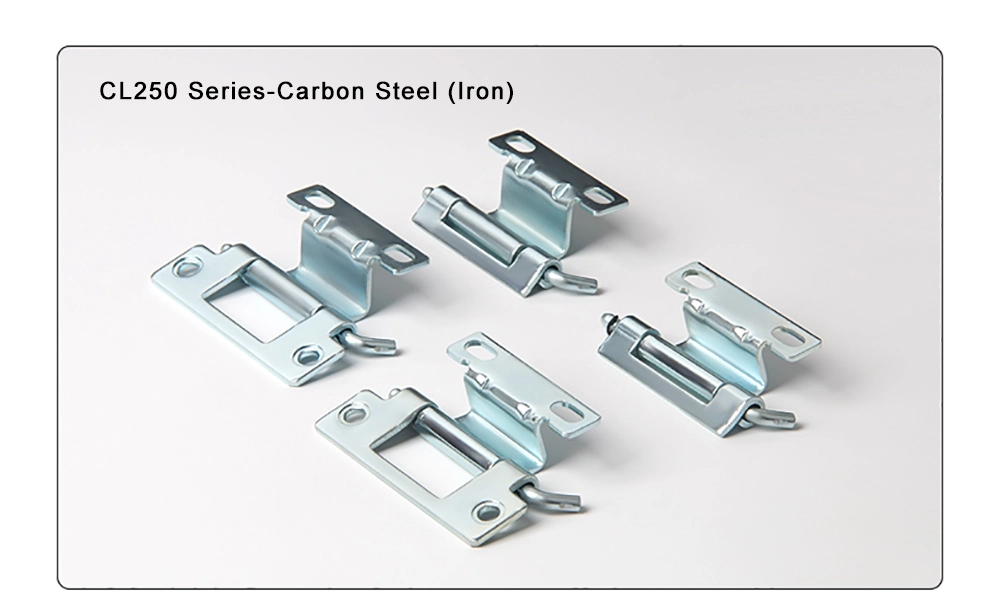

La cerniera CL250 è disponibile in acciaio al carbonio zincato e acciaio inox 304. L'acciaio al carbonio è adatto ad ambienti interni e asciutti; L'acciaio inossidabile 304 è la scelta giusta per involucri esterni, spazi ad alta umidità o ambienti industriali corrosivi.
