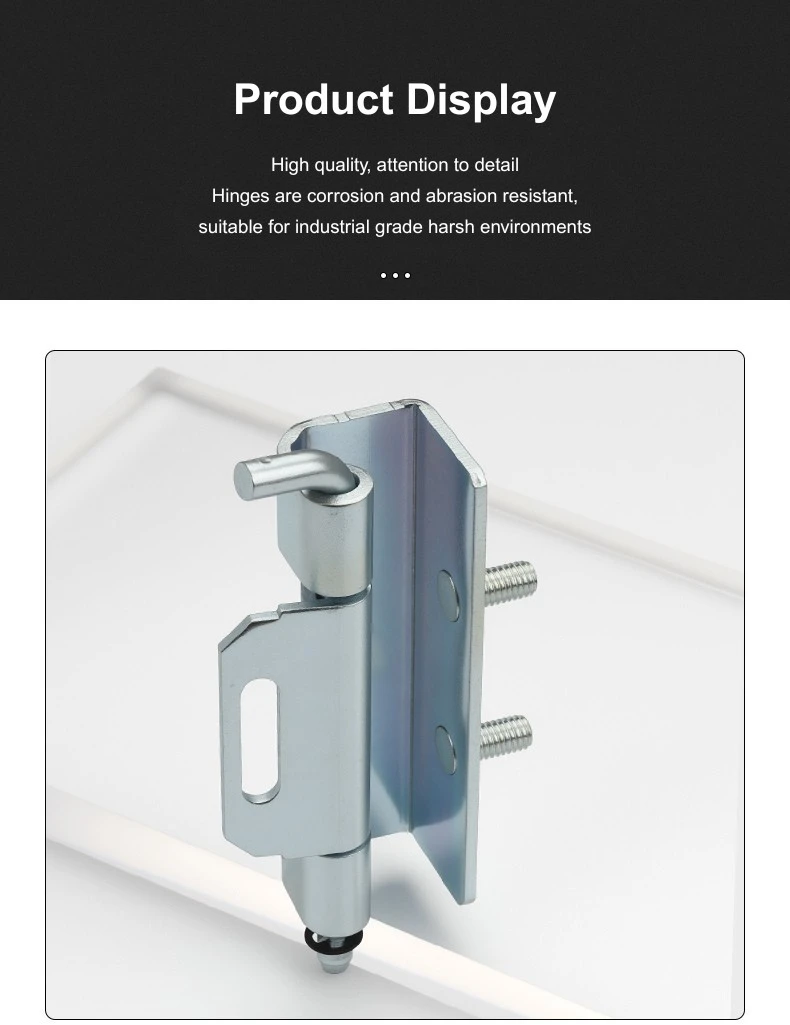

Cerniera nascosta con borchie

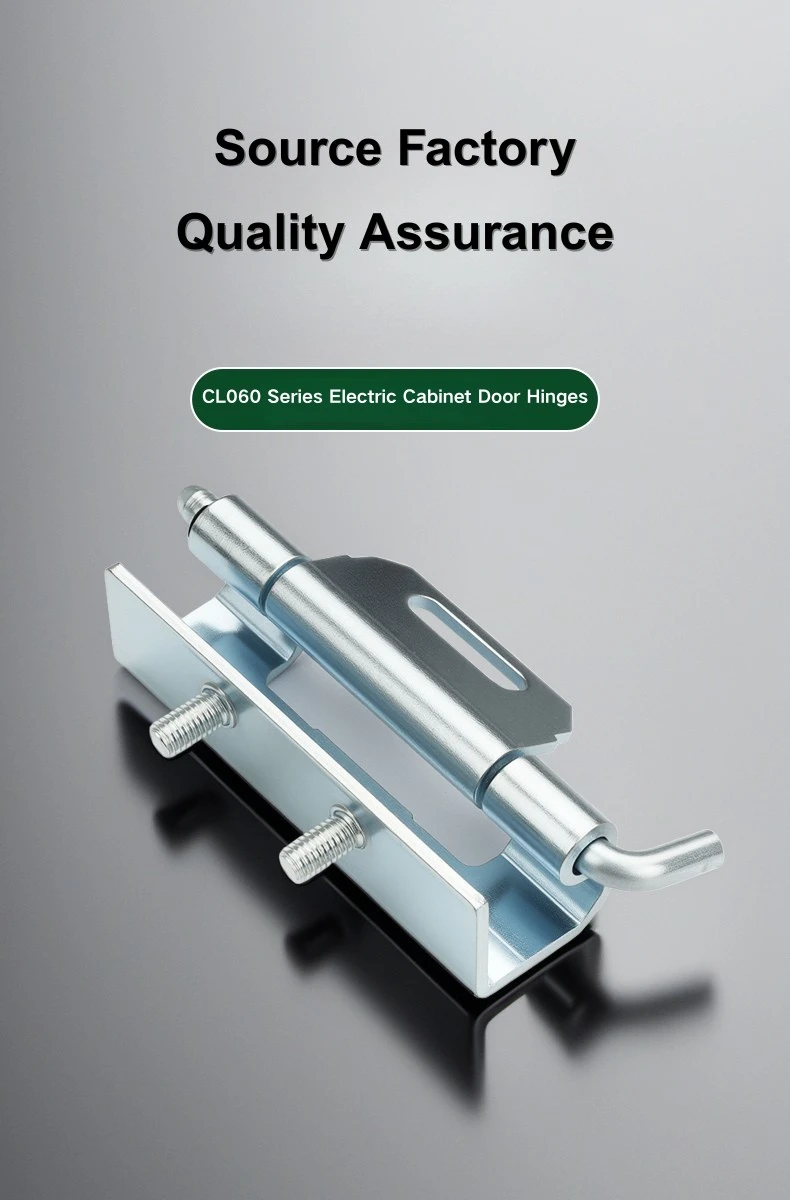

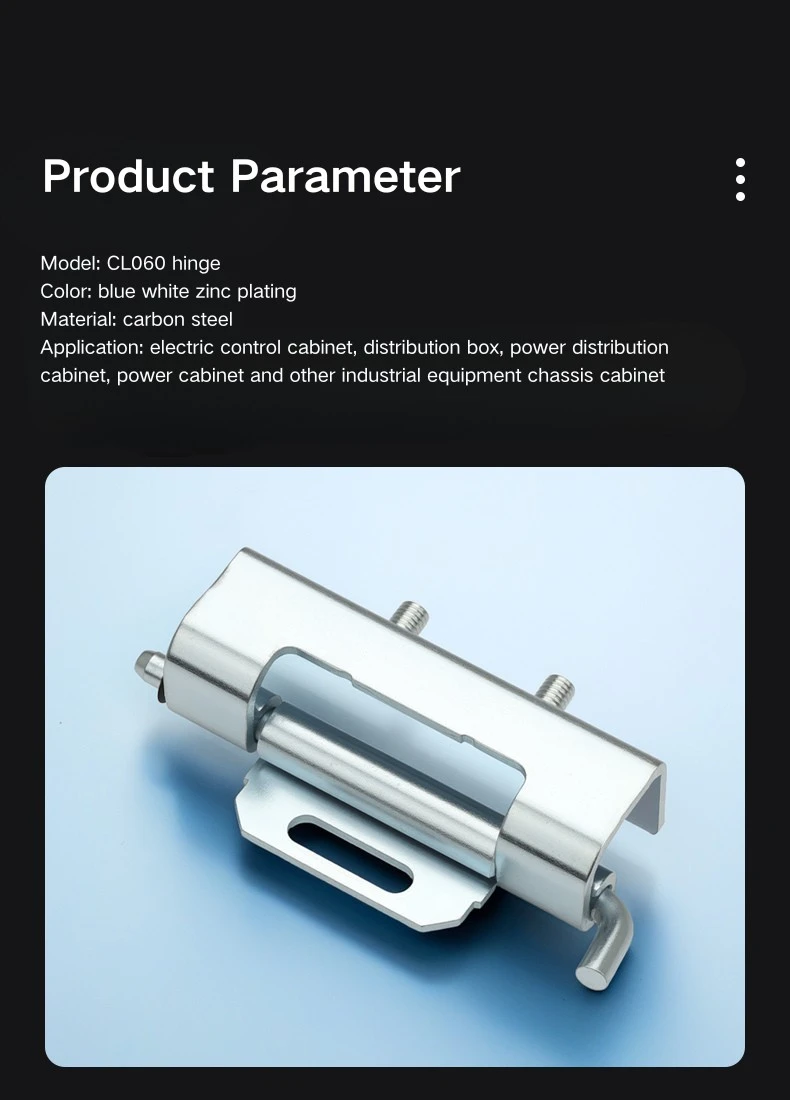

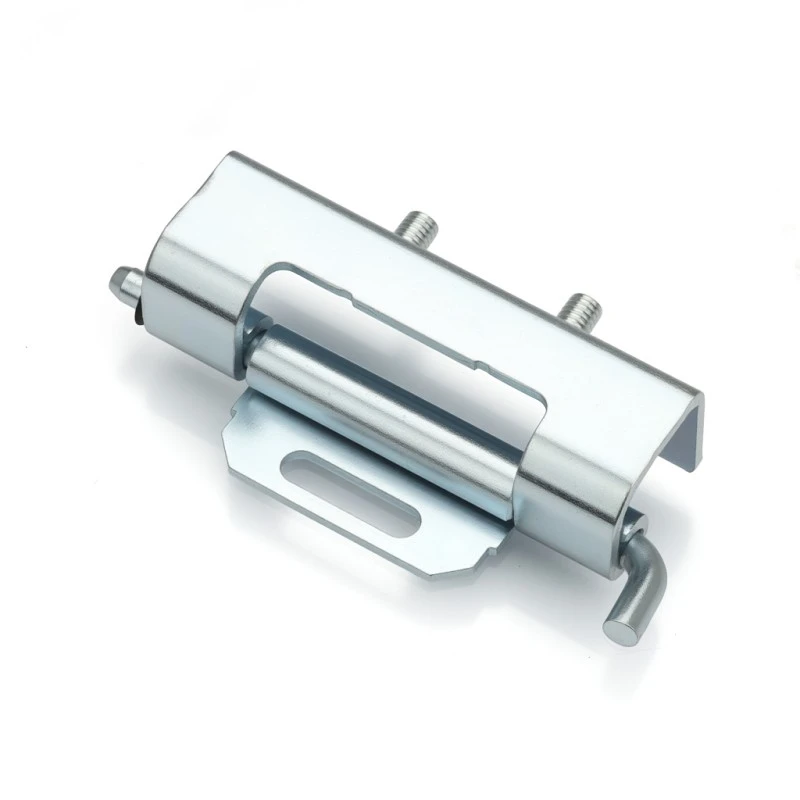

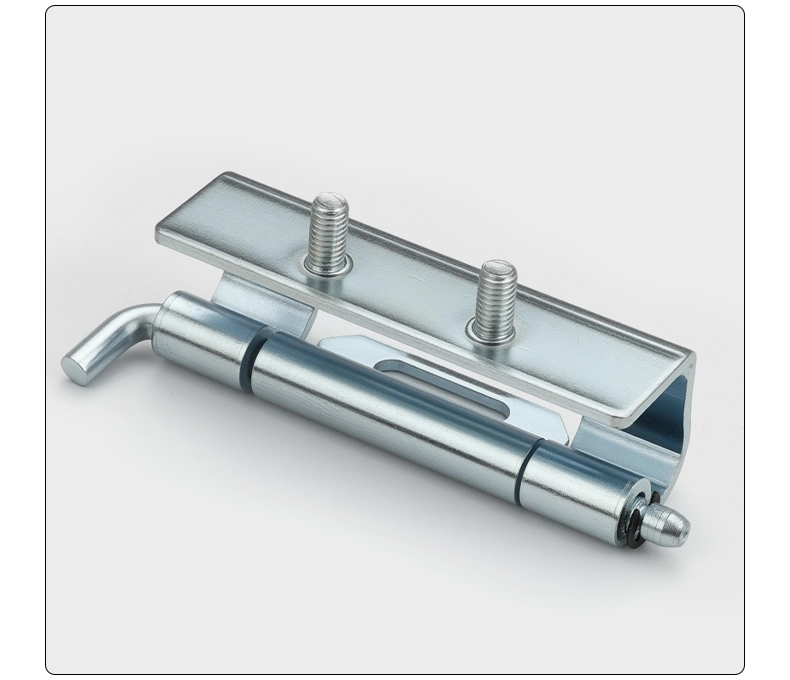

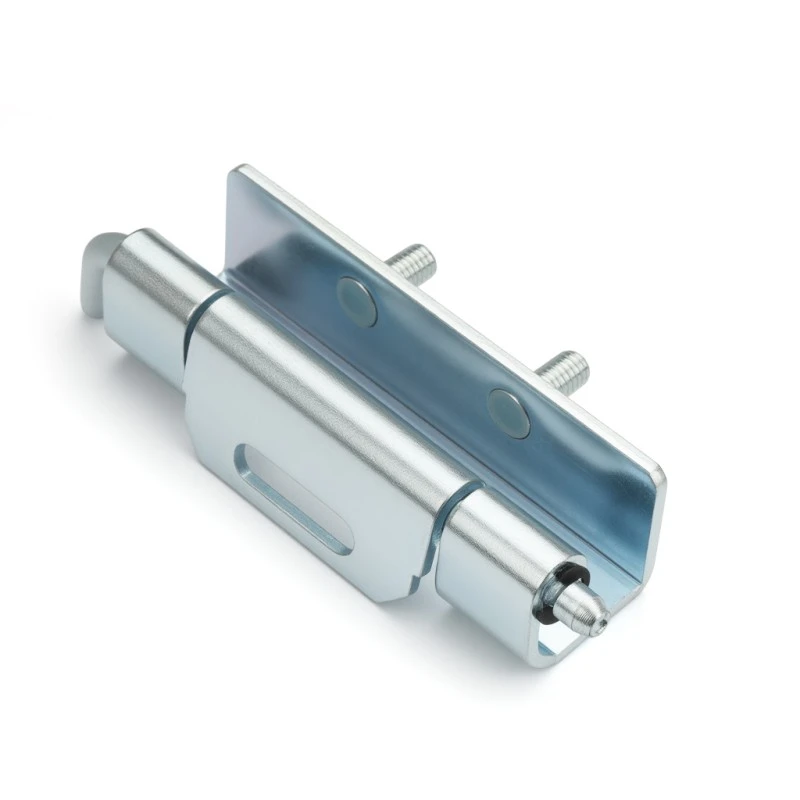

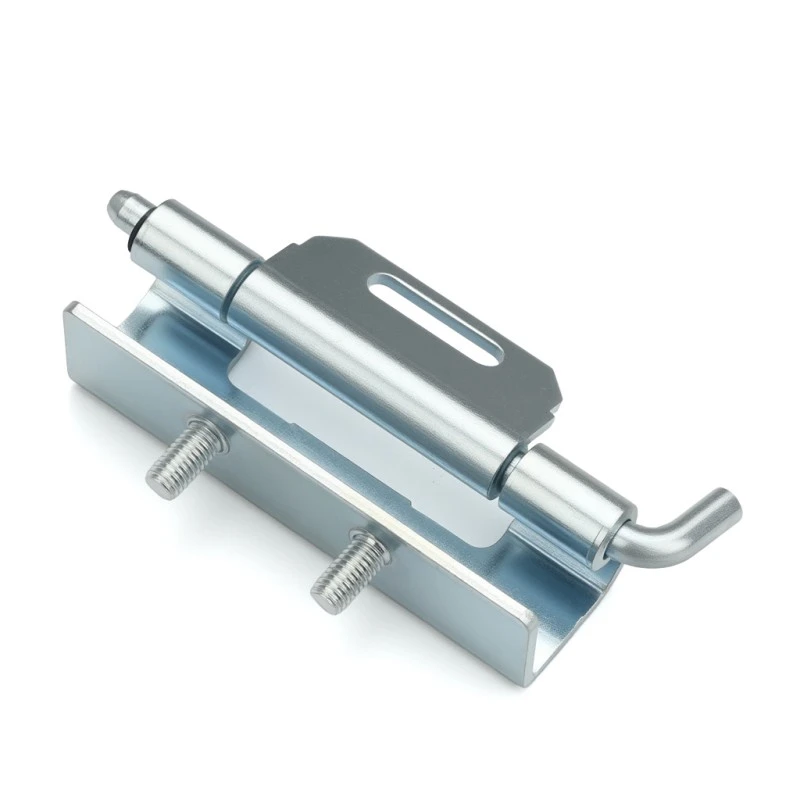

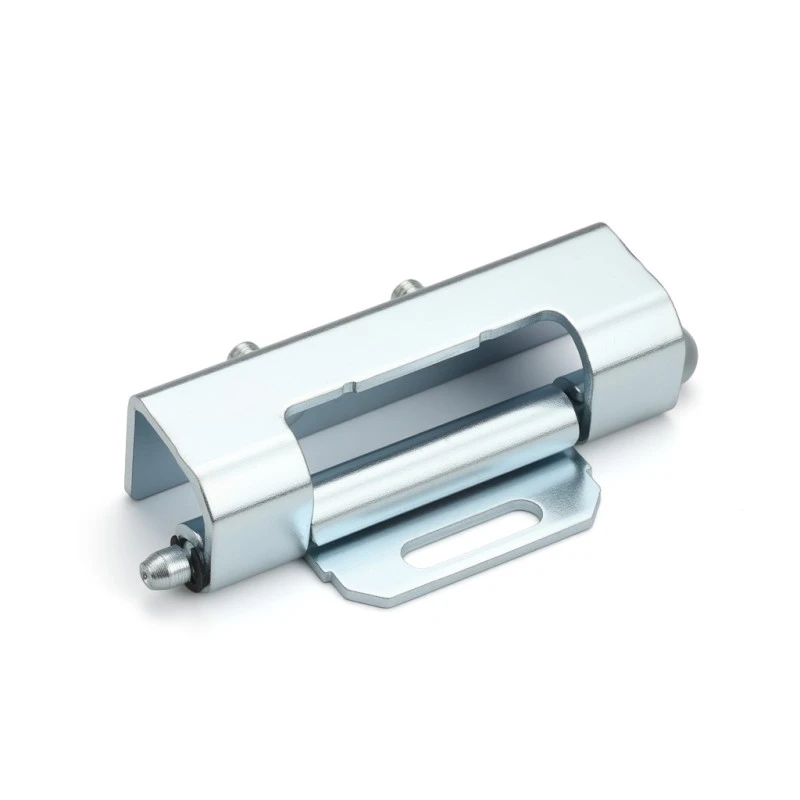

Per chiunque acquisti cerniere per custodie rimovibili da Yitai Lock, la cerniera nascosta con perni CL060 gestisce sia la saldatura che il montaggio con dadi e le viti sono già incluse. È presente una fessura da 19,8 mm sull'ala di montaggio in modo da poter regolare con precisione la posizione prima di bloccarla: utile quando è necessario che la porta rimanga diritta. La lunghezza totale è di 86 mm con corpo cerniera da 70 mm e cilindro da Φ5 mm.

Struttura e dimensioni

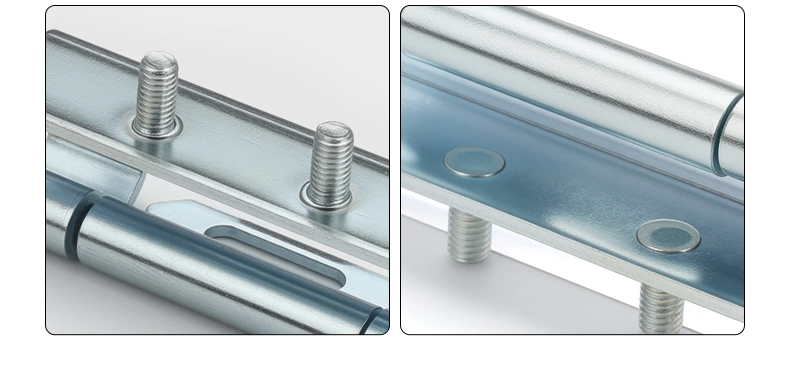

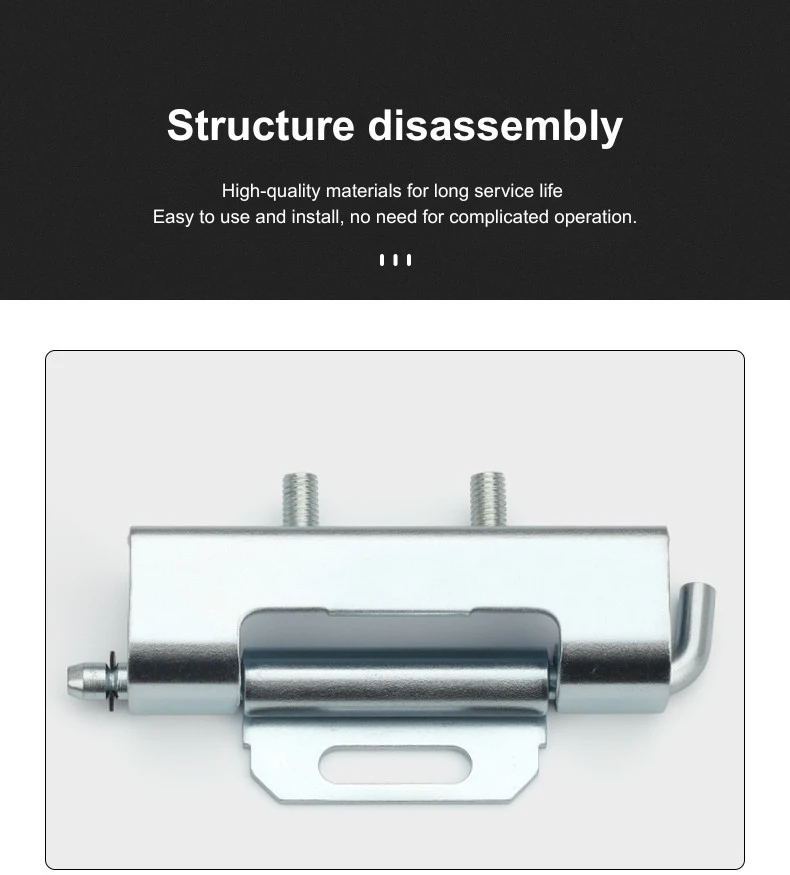

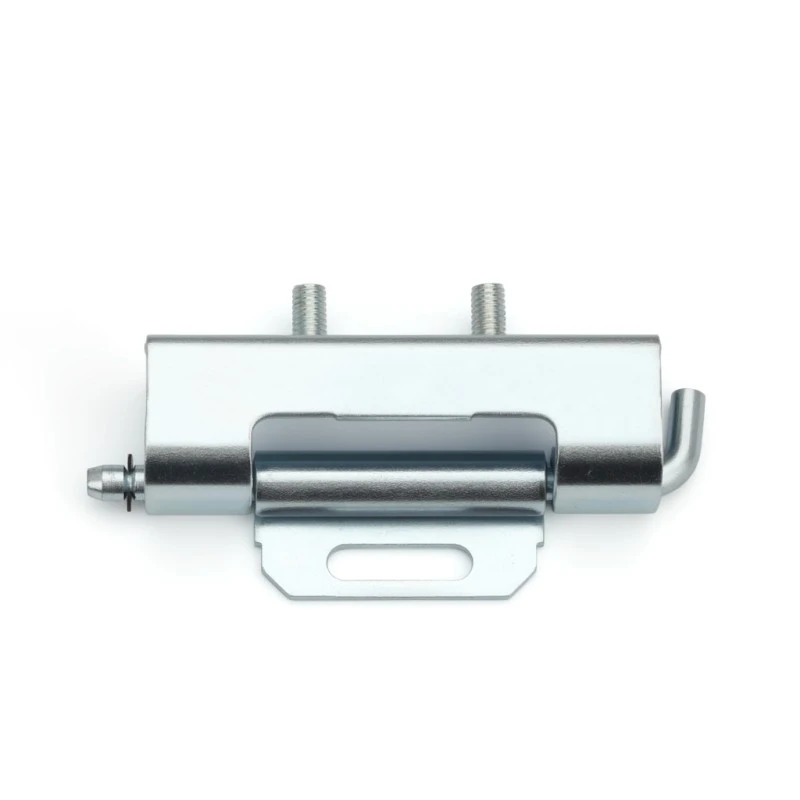

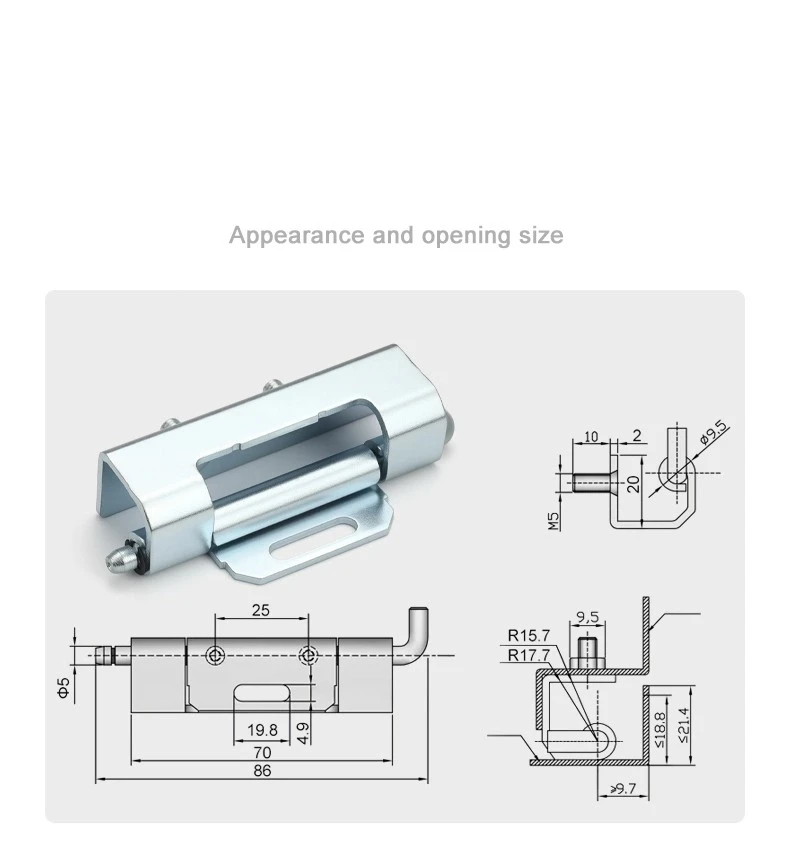

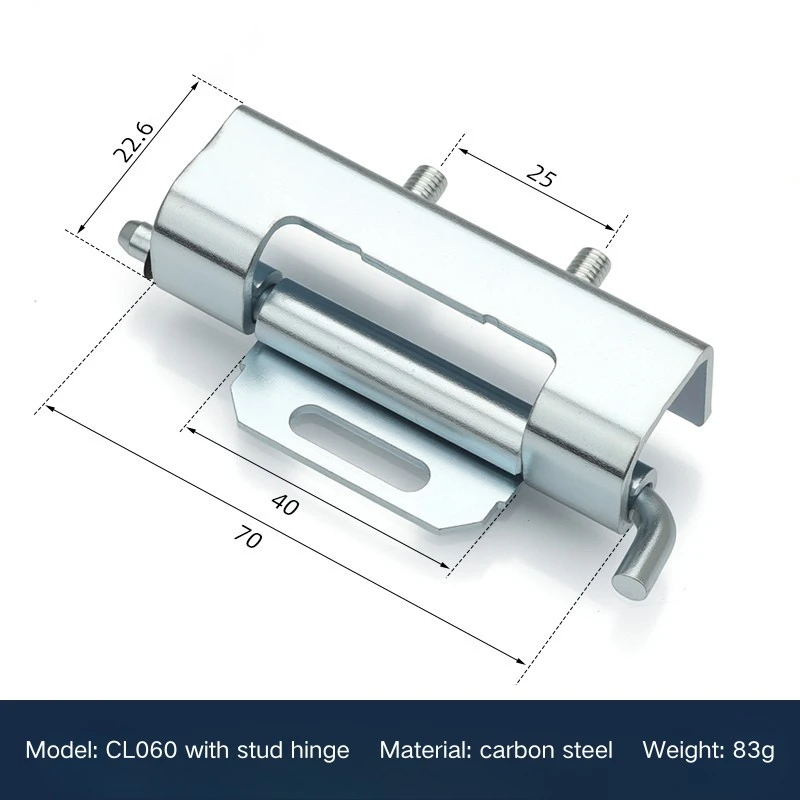

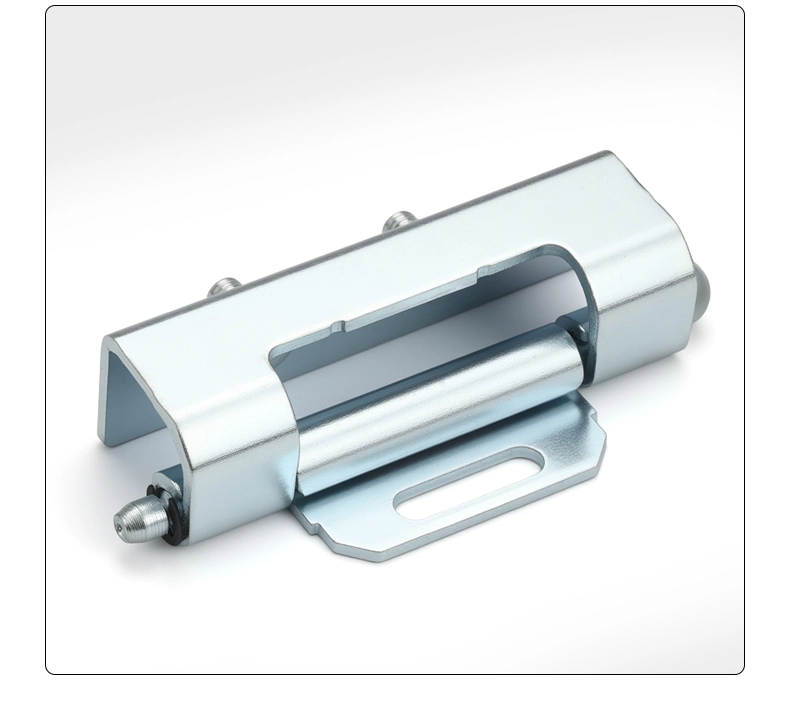

La cerniera nascosta con perni ha una lunghezza complessiva di 86 mm, di cui il corpo principale ne occupa 70 mm e l'aletta di montaggio copre il resto. La canna è di Φ5 mm e il perno stesso ha una testa di Φ9,5 mm, un'asta di 10 mm, una spalla di 2 mm e una filettatura M5: semplice da agganciare al dado del canale del telaio.

Per la compatibilità con il telaio, la cerniera nascosta con perni è progettata per canali con un raggio interno compreso tra R15,7 e R17,7 mm, una profondità di passaggio del pannello della porta di ≤18,8 mm, una portata laterale di ≤21,4 mm e un'apertura del telaio di >9,7 mm. Il corpo della cerniera è largo 22,6 mm e l'aletta di montaggio è larga 25 mm: abbastanza compatta da poter essere inserita in modo pulito all'interno del telaio senza sporgere oltre la facciata della porta.

Installazione e montaggio

La cerniera nascosta con perni è compatibile con una combinazione di saldatura e montaggio con dado. L'ala di montaggio viene saldata al pannello della porta durante la fabbricazione e l'estremità del perno si innesta nel canale del telaio utilizzando le viti M5 incluse. La fessura da 19,8 mm sull'anta ti dà un po' di spazio per spostare la posizione della cerniera prima di serrare tutto, il che rende l'allineamento della porta molto meno complicato durante il montaggio.

Una volta fissato tutto in posizione, la cerniera nascosta con perni consente comunque alla porta di staccarsi quando necessario: basta sganciare il perno dal canale del telaio e la porta si solleva liberamente. L'ala saldata rimane permanentemente sul pannello della porta, quindi la rimozione della porta non influisce in alcun modo sul montaggio della cerniera. È una funzionalità utile per gli armadi che necessitano della rimozione della porta per il cablaggio o l'accesso interno.

Scenari applicativi

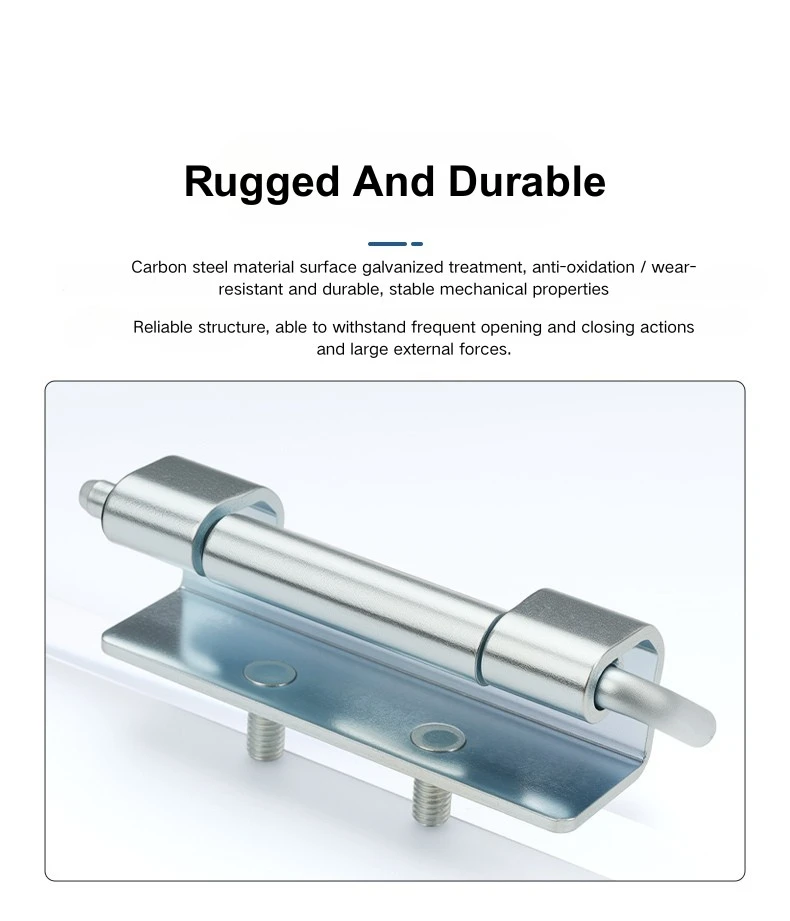

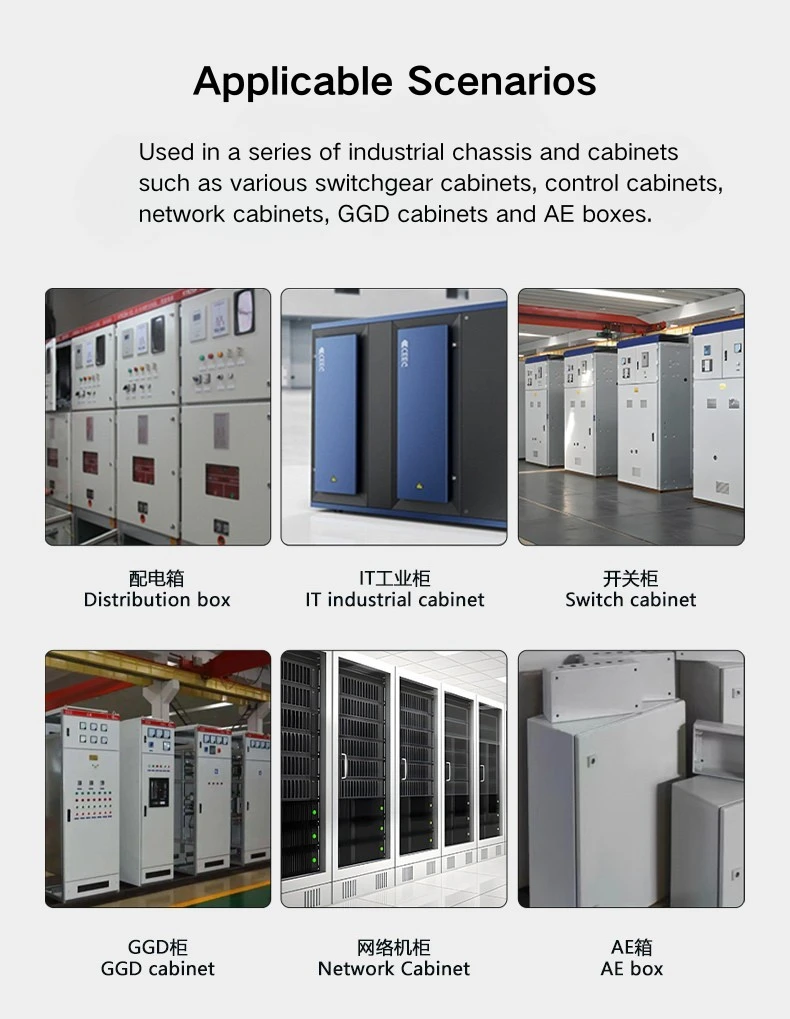

La cerniera nascosta con perni è presente più spesso su porte di quadri di distribuzione, involucri di quadri, porte di armadi di rete e armadi di apparecchiature industriali dove è importante mantenere la pulizia esterna. Poiché la cerniera si trova all'interno del telaio, non c'è nulla di visibile all'esterno quando la porta è chiusa: nessuna canna sporgente, nessuna ala esposta.

Il lato staccabile della cerniera nascosta con perni è utile anche per gli armadi che vengono assemblati in officina e spediti in cantiere: la porta può staccarsi per il trasporto e rimontarsi una volta che l'armadio è in posizione. La finitura in acciaio al carbonio zincato è adatta agli ambienti industriali interni standard e, con i suoi 86 mm, la cerniera si adatta alle dimensioni del canale del telaio che normalmente si trovano su quadri di distribuzione e quadri.

Domande frequenti

Q1: Qual è la dimensione complessiva della cerniera CL060?

La cerniera a scomparsa CL060 ha una lunghezza totale di 86 mm, una lunghezza del corpo cerniera di 70 mm e un diametro del barilotto di Φ5 mm. L'ala di montaggio è larga 25 mm e il corpo cerniera è largo 22,6 mm. Il peso totale è di 83 g.

Q2: Di che materiale è fatto il CL060?

Il CL060 è realizzato in acciaio al carbonio con finitura zincata. Attualmente è disponibile in una sola specifica.

Q3: Come viene installato il CL060?

Il CL060 utilizza una combinazione di saldatura e montaggio con dado. L'ala di montaggio è saldata al pannello della porta e il perno si aggancia al canale del telaio utilizzando le viti M5 incluse. Il foro di montaggio asolato consente la regolazione della posizione prima del fissaggio finale.

Q4: Quali sono le dimensioni del perno?

Il perno ha un diametro della testa di Φ9,5 mm, una lunghezza dell'albero di 10 mm, una spalla di 2 mm ed è filettato M5. Si impegna in un canale del telaio con un'apertura >9,7 mm.

Q5: Quali dimensioni del canale del telaio si adattano al CL060?

La cerniera nascosta CL060 si inserisce all'interno di un canale del telaio con un raggio interno da R15,7 a R17,7 mm. La distanza in profondità del pannello della porta è ≤18,8 mm e la portata laterale totale è ≤21,4 mm.

Q6: Per quali tipi di custodia è adatto il CL060?

Il CL060 viene utilizzato su porte di quadri di distribuzione, involucri di quadri, armadi di reti industriali e porte di armadi di apparecchiature meccaniche: ovunque sia preferibile una cerniera nascosta e rimovibile rispetto a un'opzione con montaggio superficiale.
