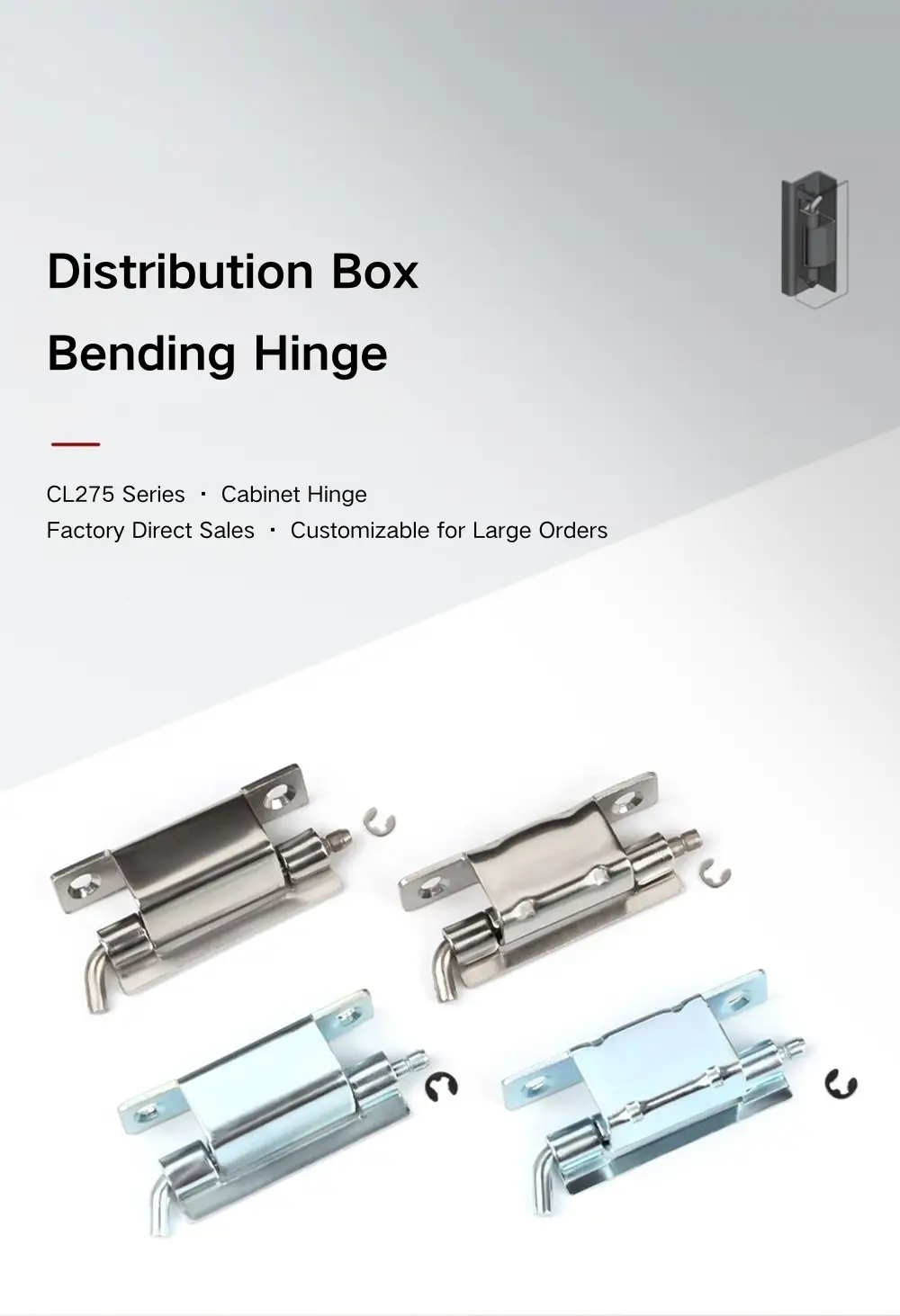

Cerniera per armadio con piegatura a 90 gradi

Per gli acquirenti che acquistano cerniere per recinzioni nascoste da Yitai Lock, la serie CL275 di cerniere per armadi con piegatura a 90 gradi copre due angoli di apertura sui suoi tre modelli: 120° sul CL275-1 e 90° sia sul CL275-2 che sul CL275-3. I modelli CL275-2 e CL275-3 condividono lo stesso ingombro orizzontale ma differiscono nelle dimensioni laterali, quindi la scelta tra loro dipende dallo specifico pannello della porta e dalla geometria del telaio dell'armadio. Tutti e tre utilizzano un cilindro da Φ5 mm con un anello di ritenzione aperto da Φ4 per la ritenzione del perno.

Opzioni e dimensioni del modello

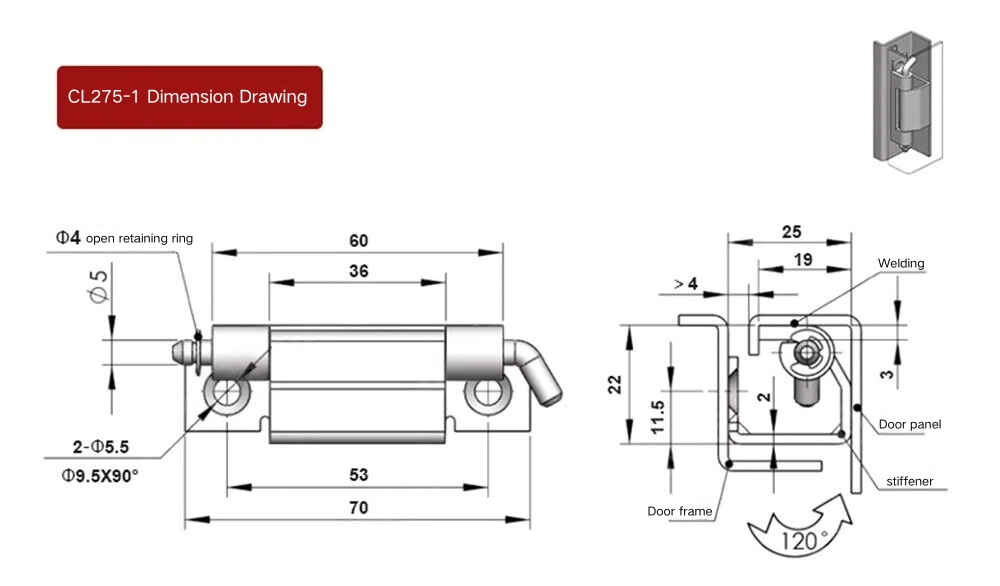

La cerniera per armadi con piega a 90 gradi CL275-1 è il modello più grande, con una lunghezza complessiva di 70 mm e un corpo cerniera di 60 mm. La distanza interna tra le ali di montaggio è di 53 mm, il diametro della canna è di Φ5 mm e i due fori di montaggio sono di Φ5,5 mm con una svasatura di Φ9,5×90°. Il CL275-1 si apre a 120°, rendendolo la scelta giusta laddove è necessaria un'apertura della porta più ampia.

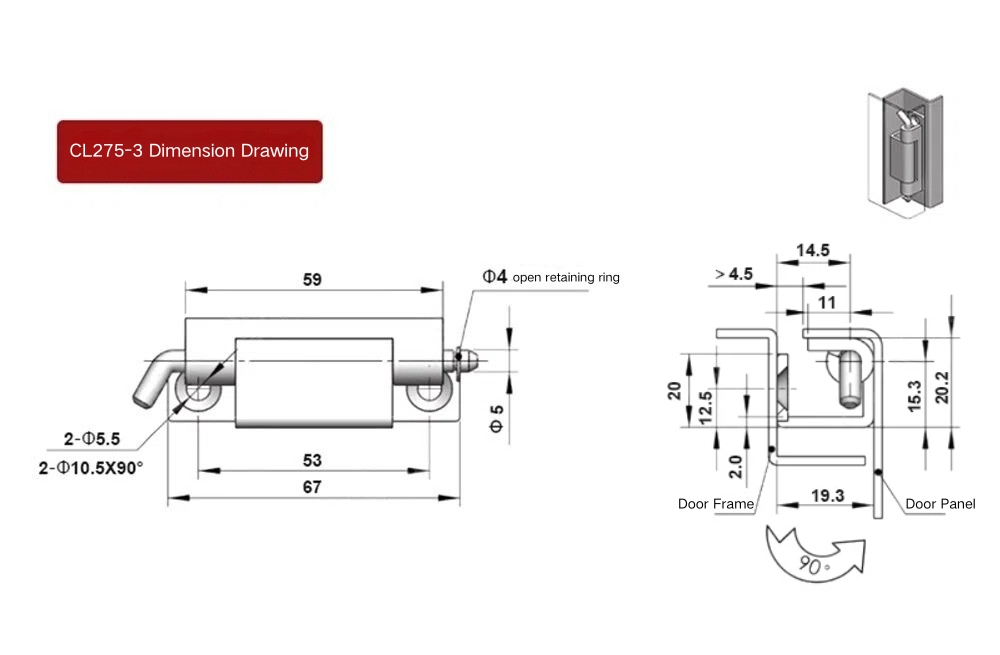

Il CL275-2 e il CL275-3 si aprono entrambi a 90° e condividono un'apertura interna di 53 mm e una canna di Φ5 mm, ma differiscono per dimensioni complessive e configurazioni dei fori. Il CL275-2 ha una lunghezza complessiva di 67 mm con un corpo da 59 mm e utilizza due fori Φ5,5 mm insieme a due fori svasati Φ10,5×90°. Il CL275-3 ha un corpo da 60 mm e una lunghezza complessiva di 67 mm con due fori di montaggio da Φ5,2 mm. Anche il profilo laterale del CL275-3 differisce dal CL275-2, con una profondità di impegno del telaio della porta di 19,3 mm e un'altezza laterale totale di 20,2 mm: dettagli che contano quando si inserisce la cerniera per armadi con piega a 90 gradi in uno specifico canale del telaio.

Struttura e installazione

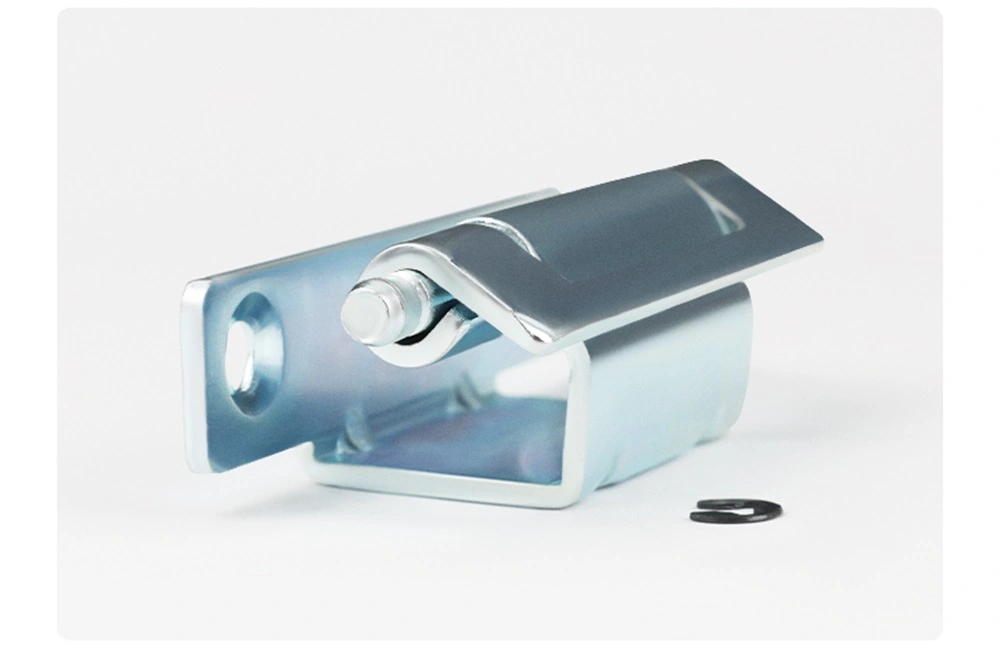

Tutti e tre i modelli della cerniera per armadio con piega a 90 gradi sono installati mediante saldatura. Il design dell'ala piegata fa sì che un lato della cerniera sia posizionato contro l'interno del canale del telaio della porta e l'altro contro il pannello della porta, con il cilindro della cerniera incassato all'interno del profilo del telaio anziché sulla facciata dell'armadio. Questo posizionamento nascosto è ciò che distingue la CL275 da una cerniera standard montata su superficie.

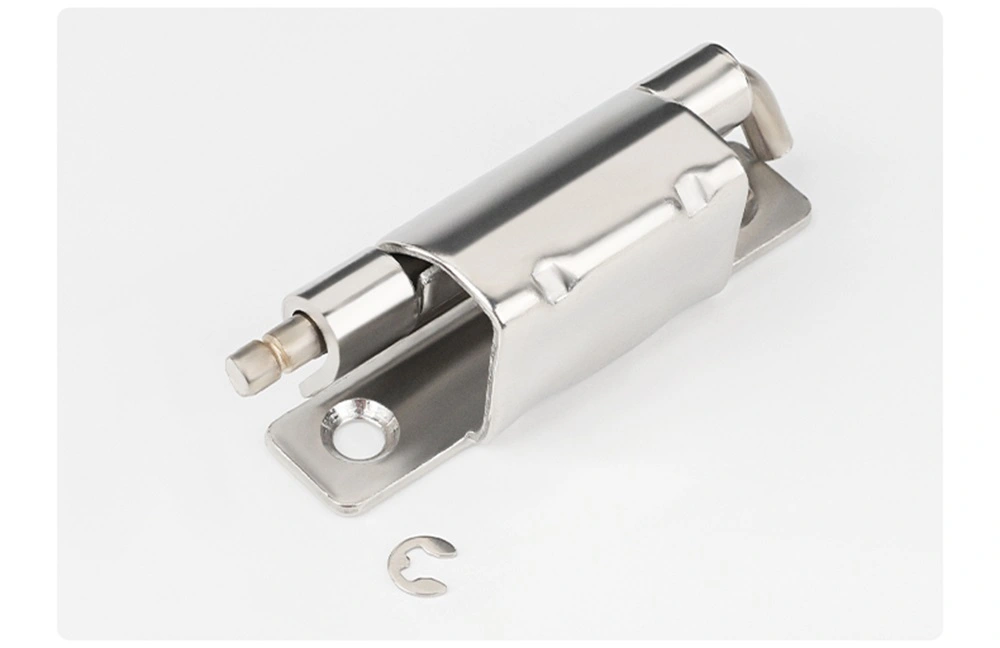

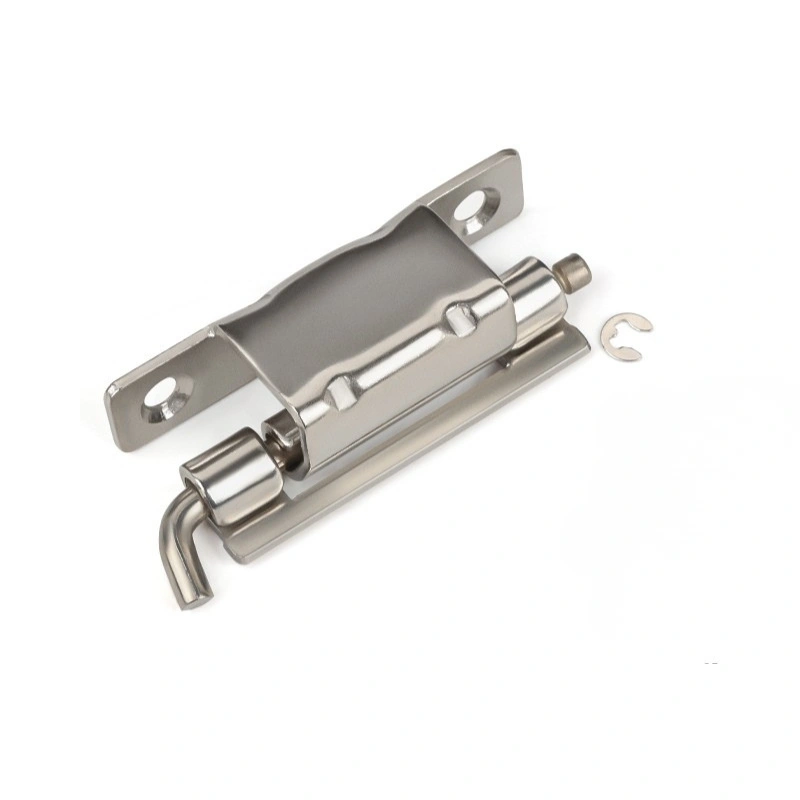

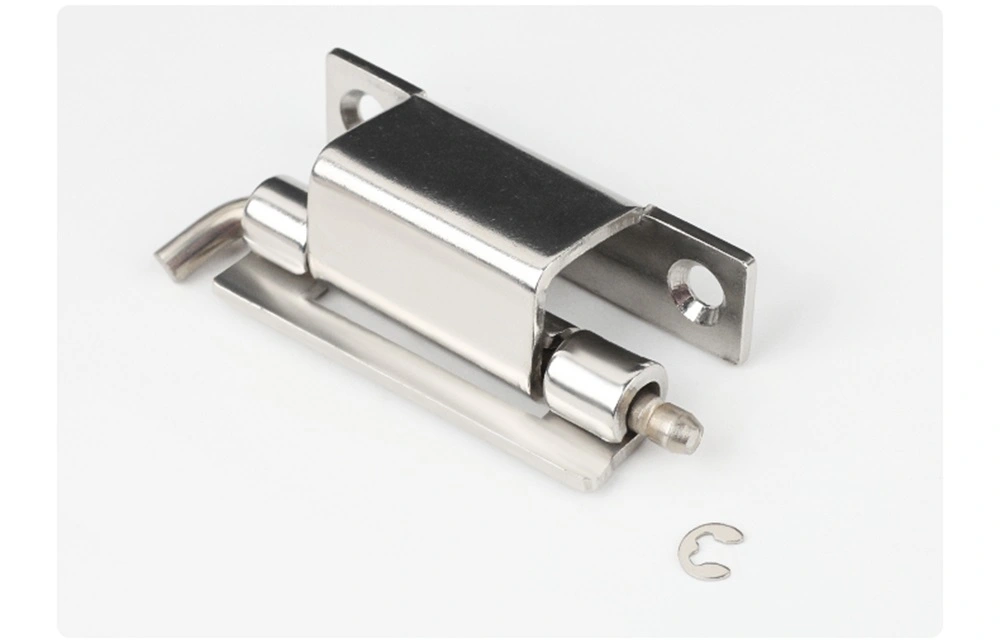

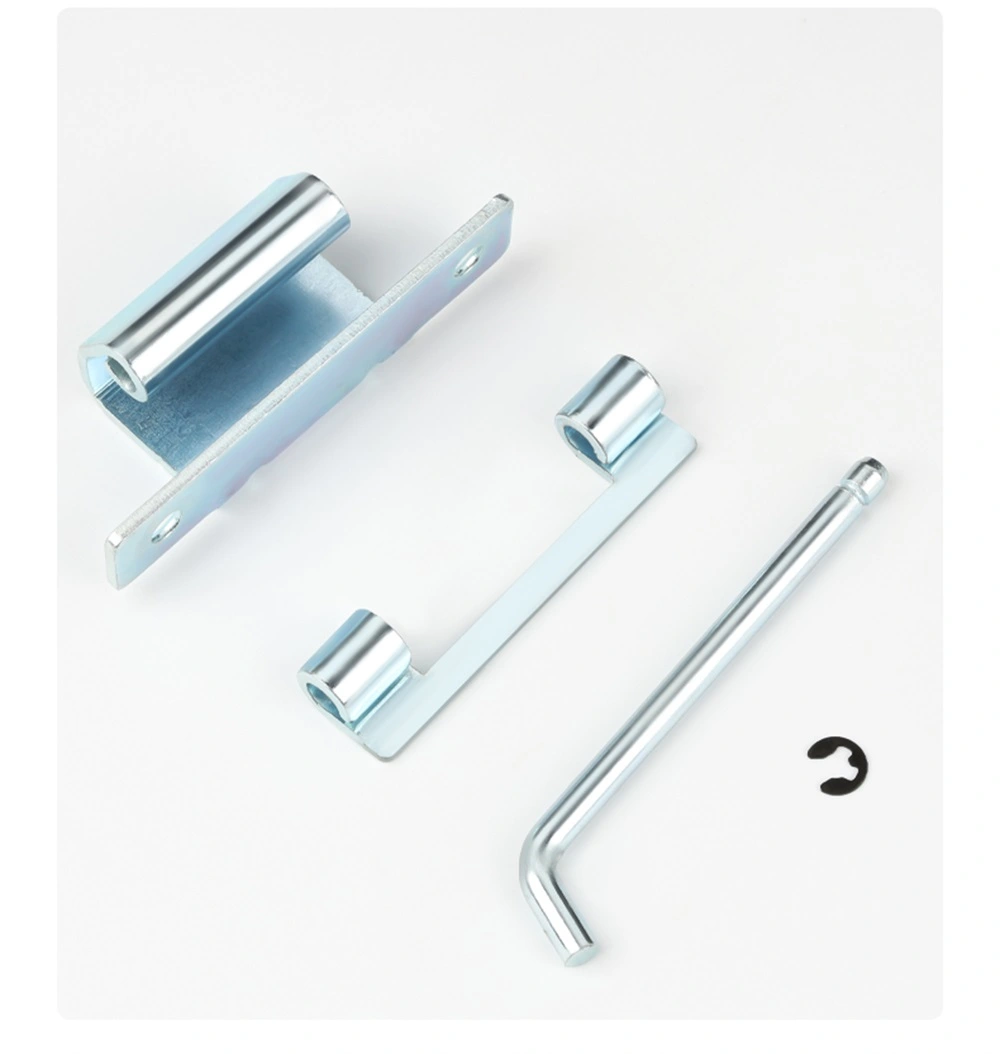

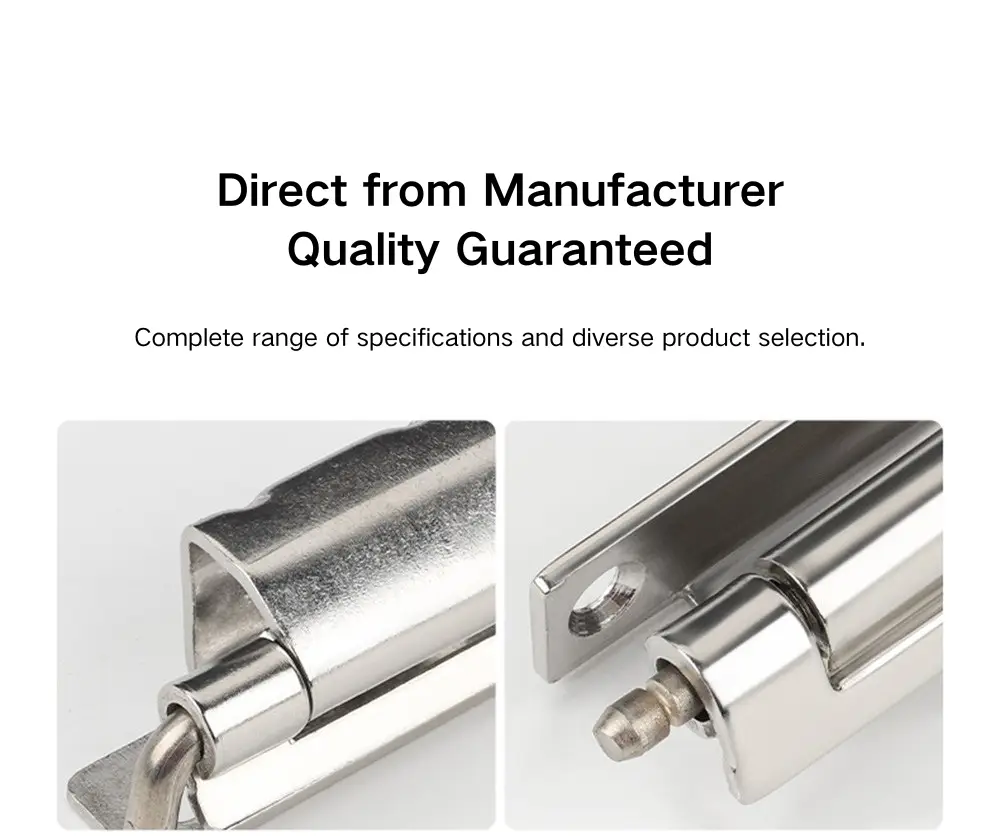

La cerniera per armadio con piega a 90 gradi utilizza un anello di ritenzione aperto Φ4 su tutti e tre i modelli per mantenere il perno in posizione durante il funzionamento. L'anta della porta può essere rimossa disinnestando l'anello di ritenzione e tirando il perno (non sono necessari attrezzi) il che è utile per gli armadi che necessitano di rimozione occasionale della porta per l'accesso interno o la manutenzione. L'installazione saldata mantiene l'anta fissa permanentemente ancorata al telaio, pertanto ripetute rimozioni della porta non influiscono sul montaggio.

Materiale e trattamento superficiale

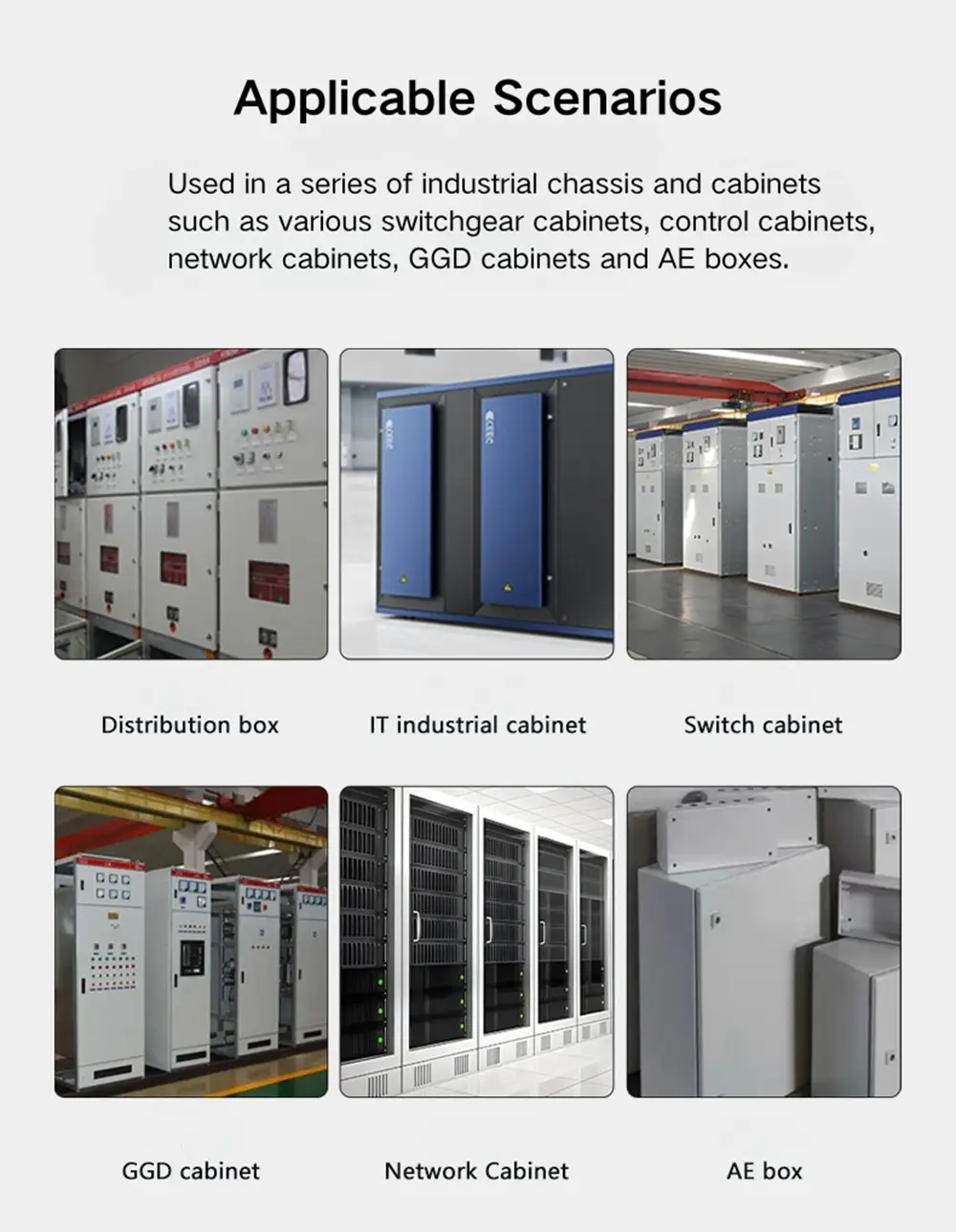

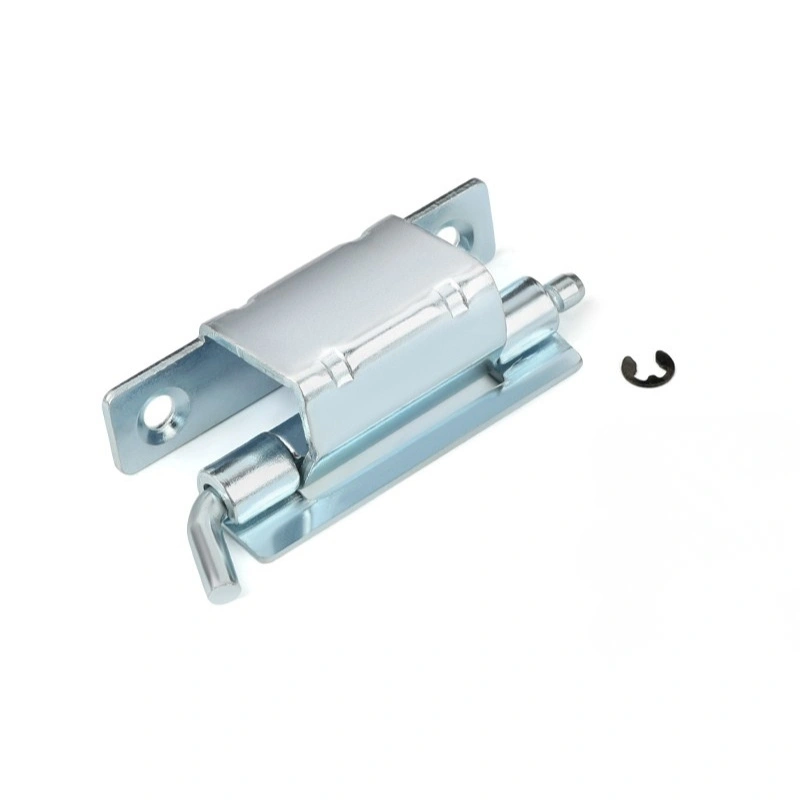

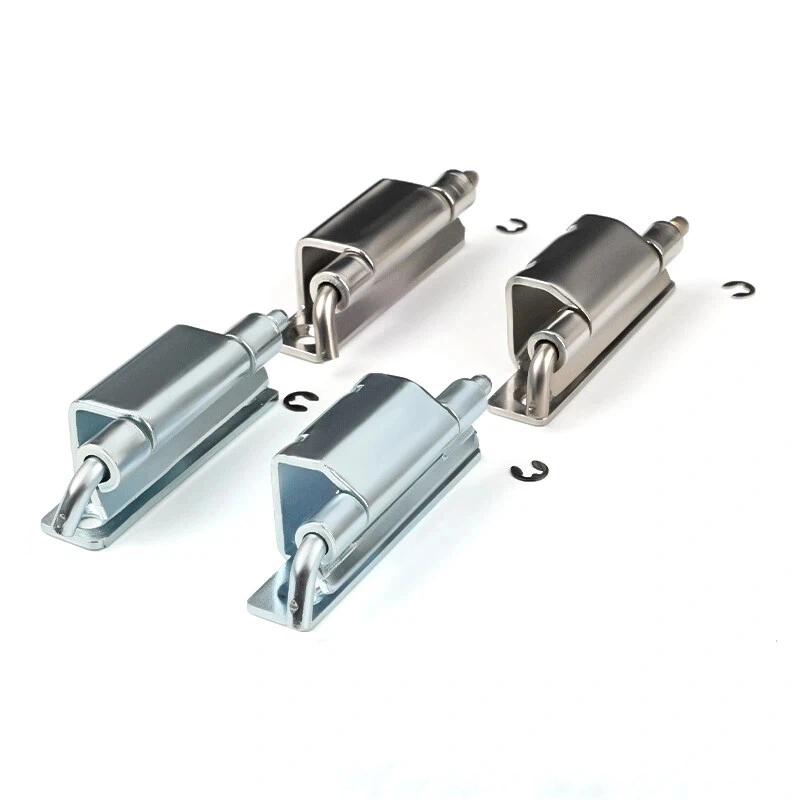

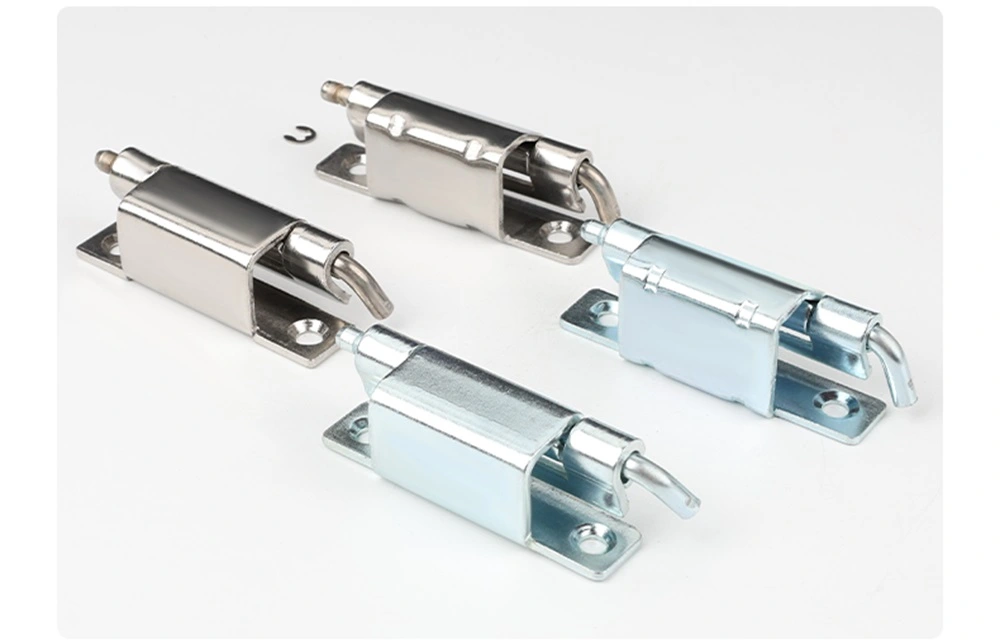

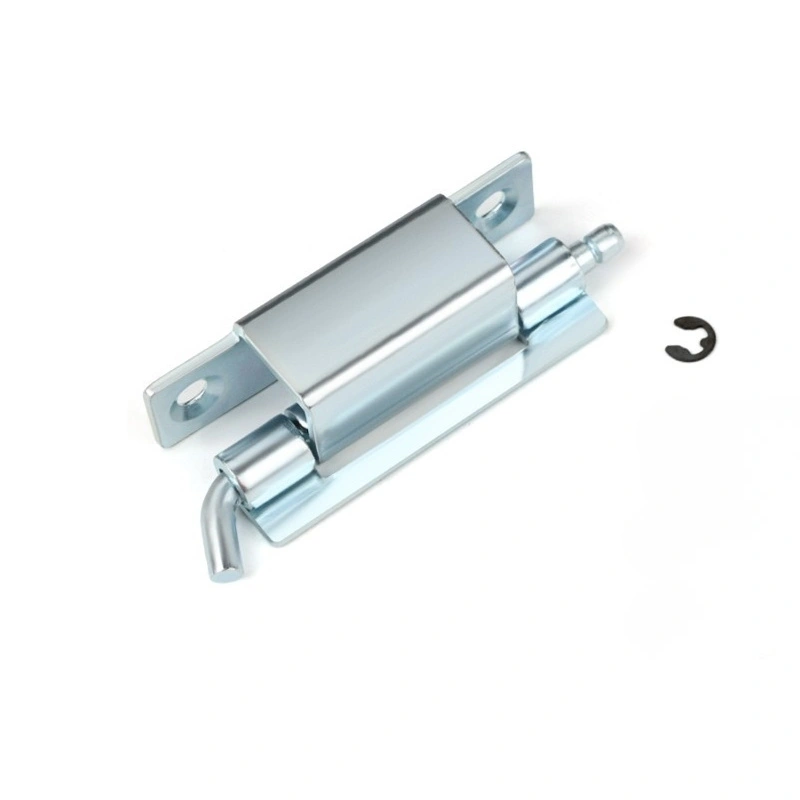

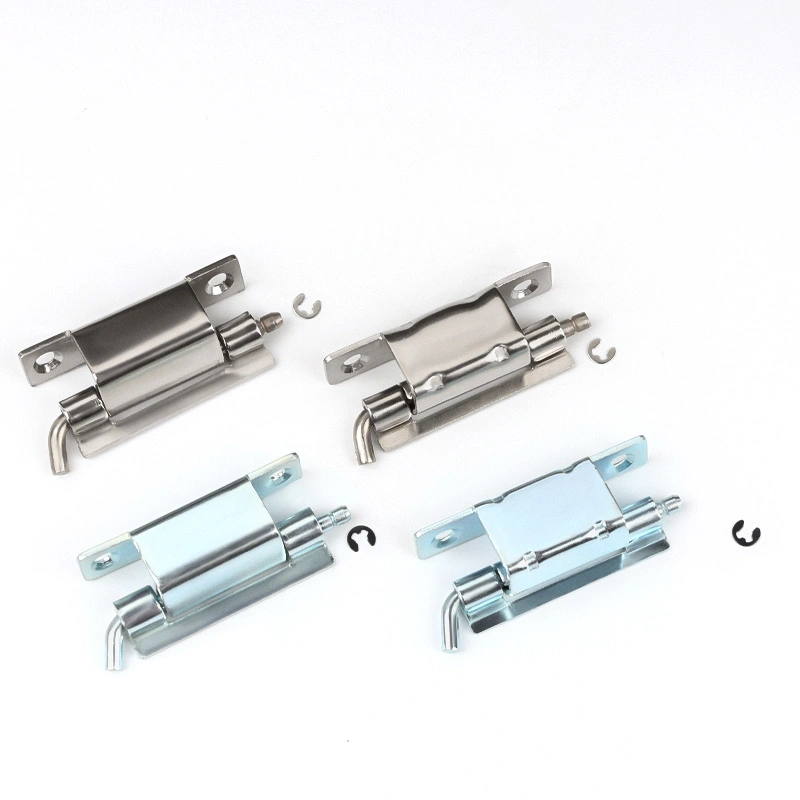

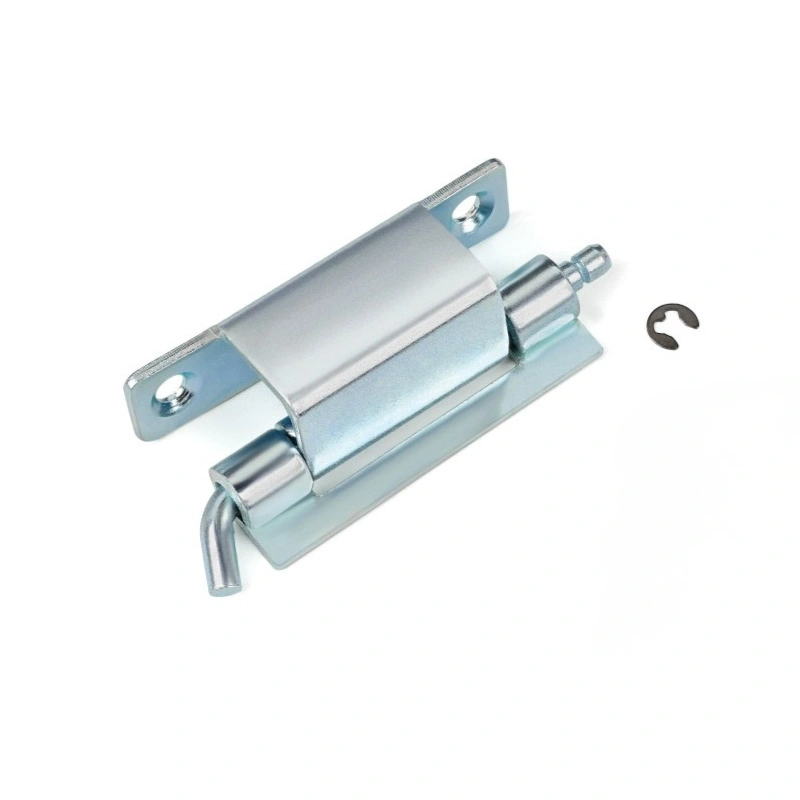

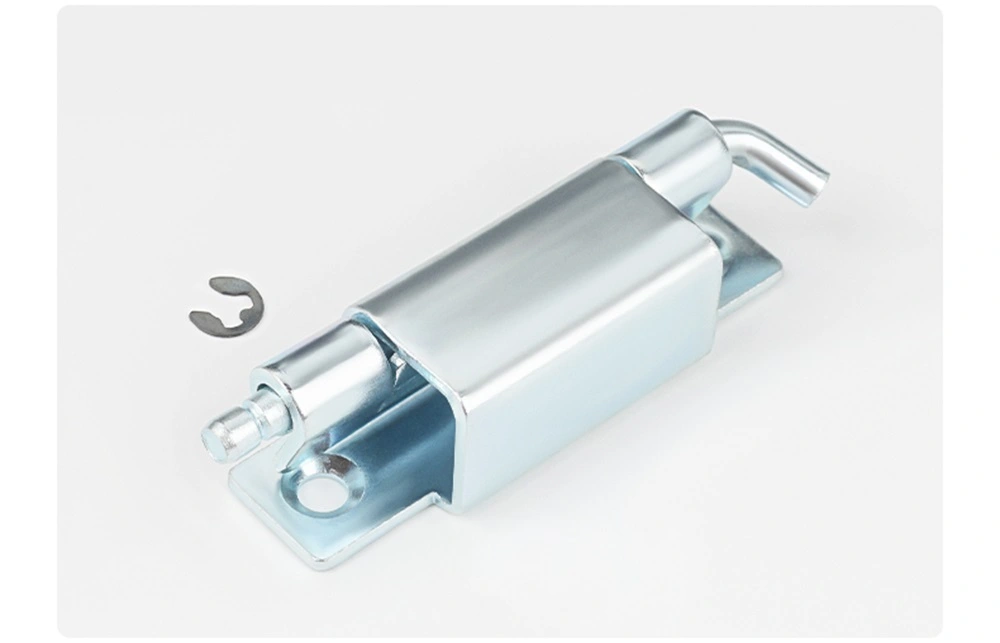

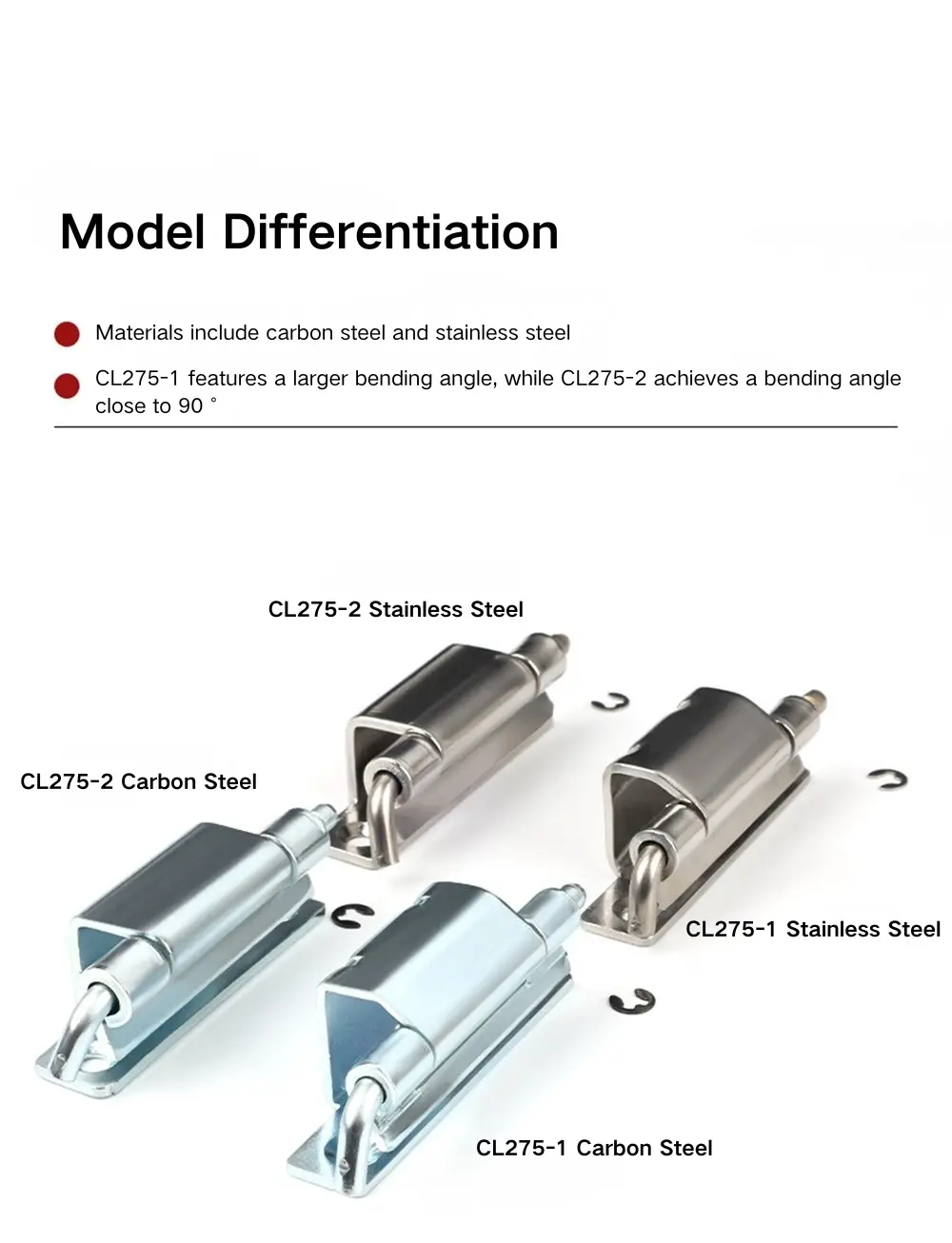

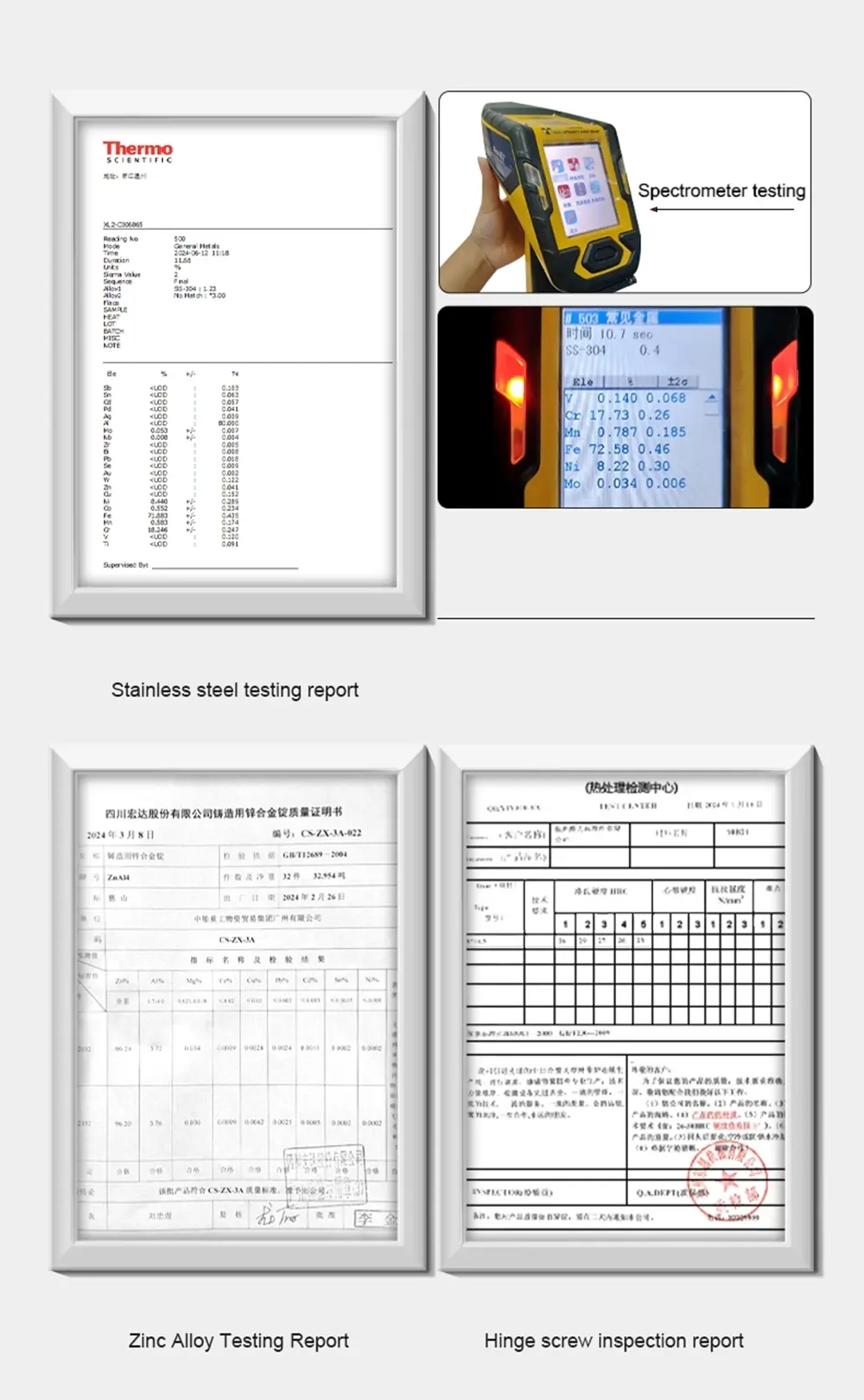

La cerniera per armadio con piega a 90 gradi è disponibile in acciaio al carbonio zincato e acciaio inossidabile 304. La versione in acciaio al carbonio è dotata di una placcatura in zinco che fornisce un'adeguata protezione dalla corrosione per involucri interni in ambienti asciutti o climatizzati. È la scelta standard per la maggior parte delle applicazioni di armadi elettrici e scatole di distribuzione in cui l'installazione è interna e l'umidità non è un fattore.

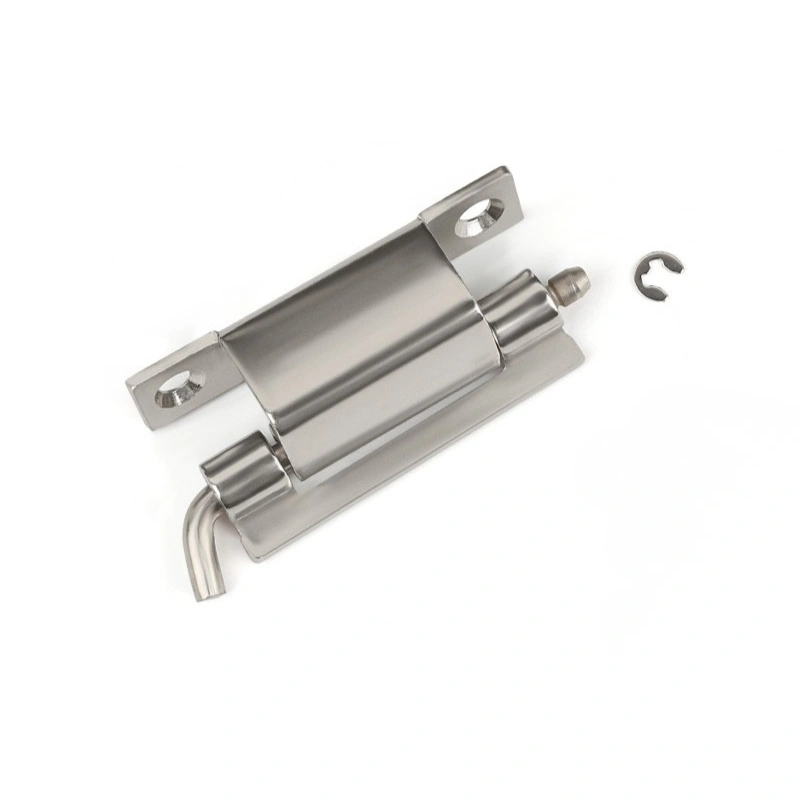

La cerniera per armadio con piega a 90 gradi in acciaio inossidabile 304 è l'opzione migliore quando l'involucro è esposto a umidità, condizioni esterne o ambienti con umidità elevata. Anche l'acciaio inossidabile tende ad essere specificato quando si prende in considerazione la finitura esterna dell'armadio, poiché mantiene il suo aspetto meglio nel tempo rispetto all'acciaio al carbonio zincato in condizioni difficili. Entrambi i materiali sono disponibili su tutti e tre i modelli CL275.

Domande frequenti

Q1: Quali sono i tre modelli della serie CL275 e in cosa differiscono?

La serie CL275 comprende CL275-1, CL275-2 e CL275-3. Il CL275-1 si apre a 120° ed è il modello più grande con una lunghezza complessiva di 70 mm. CL275-2 e CL275-3 si aprono entrambi a 90° e condividono le stesse dimensioni orizzontali, ma differiscono nel profilo laterale e nella configurazione dei fori di montaggio. Tutte e tre sono cerniere saldate con cilindro da Φ5 mm.

Q2: Qual è l'angolo di apertura di ciascun modello?

Il CL275-1 si apre a 120°. Il CL275-2 e il CL275-3 si aprono entrambi a 90°. L'angolo di apertura è fissato dalla geometria di piegatura delle ali della cerniera e non può essere modificato dopo l'installazione.

Q3: Come viene installata la cerniera CL275?

Tutti e tre i modelli CL275 vengono installati mediante saldatura. L'ala piegata viene saldata al telaio dell'armadio o al pannello della porta durante la fabbricazione. Non è disponibile l'opzione di montaggio a vite in questa serie.

Q4: Come viene trattenuto il perno della cerniera ed è possibile rimuovere la porta?

Tutti i modelli CL275 utilizzano un anello di ritenzione aperto Φ4 per mantenere il perno in posizione. Per rimuovere la porta, disinnestare l'anello di fissaggio e tirare il perno: non sono necessari strumenti. La base saldata rimane fissata al telaio, quindi la porta può essere rimossa e riattaccata senza compromettere il montaggio della cerniera.

Q5: Quali materiali sono disponibili?

La cerniera per armadio piega CL275 è disponibile in acciaio al carbonio zincato e acciaio inossidabile 304. L'acciaio al carbonio è adatto a custodie interne e asciutte; l'acciaio inossidabile è la scelta migliore per installazioni esterne o ambienti con regolare esposizione all'umidità.

Q6: Qual è la differenza tra CL275-2 e CL275-3?

Entrambi i modelli condividono le stesse dimensioni orizzontali e l'angolo di apertura di 90°, ma differiscono i profili laterali. Il CL275-3 ha una profondità di impegno del telaio della porta di 19,3 mm e un'altezza laterale di 20,2 mm, mentre il CL275-2 ha diversi spazi laterali adatti a una diversa geometria del canale del telaio. Seleziona in base alle dimensioni specifiche del telaio della porta e del pannello.
